一、零件背景：L形盖板用于医疗光学检测设备外壳与模组防护

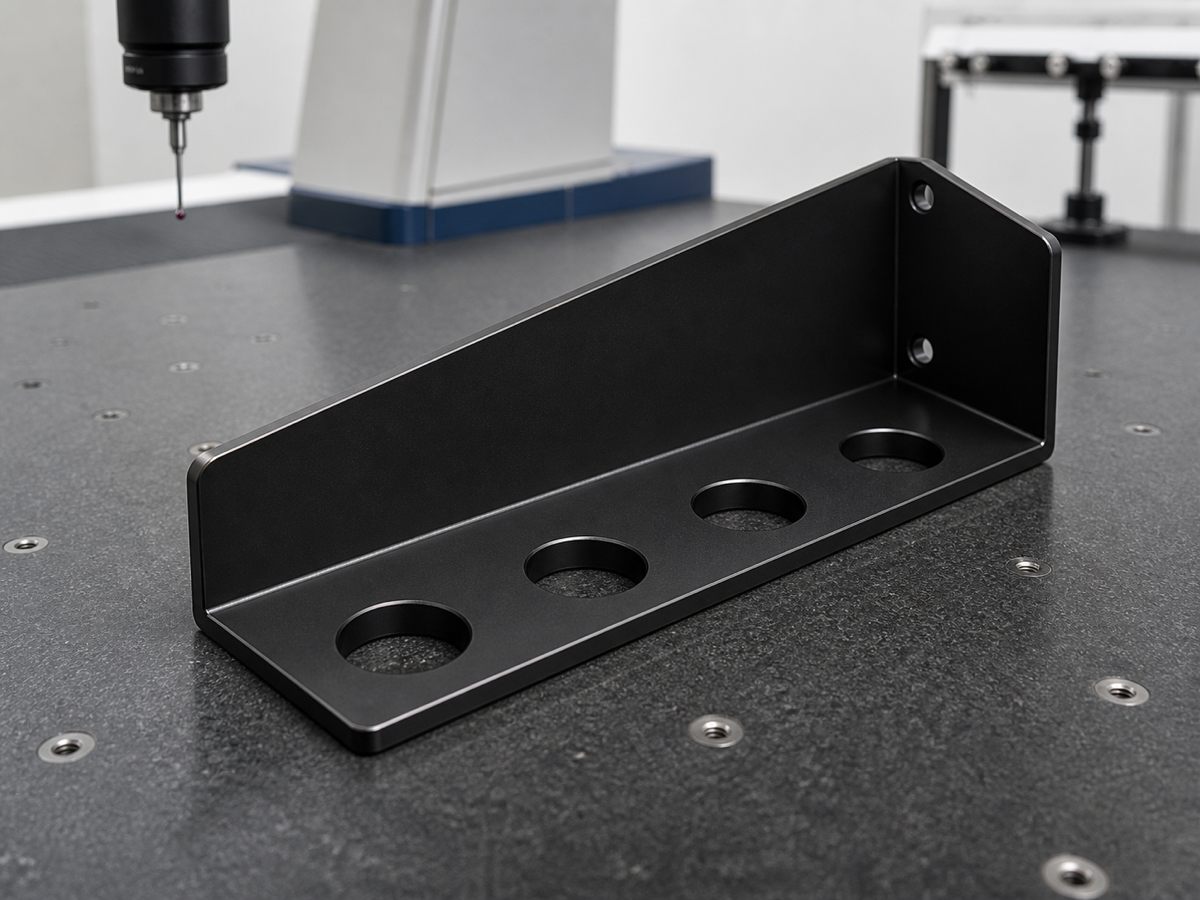

本案例选取一款用于医疗光学检测设备内部外壳结构的Al6061黑色氧化L形盖板。图纸显示，该零件为长条L形结构，底部安装面分布四个大通孔，端面竖板带两个沉头小孔，整体需要黑色氧化喷砂处理，并要求去毛刺、表面光滑无磕碰。它通常用于光学检测模块、传感器固定区域、遮光防护罩或小型机构外壳连接位置，既承担安装定位，也兼顾遮光、防护和外观一致性。
医疗光学设备内部通常包含光源、镜头、滤光片、传感器和精密运动模组，对零件的孔位关系、平面贴合和表面反光控制都有要求。黑色氧化盖板可以降低杂散光干扰，也能让设备内部结构更整洁。莱图加在评审这类零件时，会先确认长孔距、折角面垂直度、沉头孔贴合、边缘倒角和后处理外观要求，再制定加工与检测方案。
二、加工难点：长孔距、折角面和沉头孔贴合需要同时稳定
该L形盖板的底面孔位沿长度方向分布，孔距累计较长，若加工基准不稳定，四个通孔之间容易出现位置累积误差，影响客户装配时与底板、支架或光学模块的对位。竖向端面上的两个沉头孔则用于螺钉固定，沉头深度、孔口同心度和端面平整度会影响锁付贴合，若孔口毛刺未清理干净，螺钉可能产生偏斜或局部压伤氧化层。
另一个难点是L形结构的折角关系。无论该零件由整体铣削还是折弯后精加工形成，都要保证底面与竖面之间的垂直度和贴合边直线度。黑色氧化喷砂表面还会放大划伤、压痕、磕碰和边缘露白问题，因此装夹、周转、去毛刺和包装都要纳入质量控制。对于医疗设备零件来说，尺寸合格只是基础，外观稳定和装配安全同样重要。
三、工艺方案：统一基准加工孔系，分阶段保护外观面
莱图加加工类似Al6061黑色氧化L形盖板时，会先建立底面和长边基准，再集中完成底部四孔孔系加工，减少重复装夹带来的孔距漂移。对端面沉头孔，会在确认竖面基准后加工通孔和沉头，保证螺钉头部可以平整贴合。外形轮廓、圆角和倒角则在精加工阶段统一修整，避免边缘过锐或局部过切。
喷砂氧化前的处理非常关键。加工后需要彻底清理孔口、沉头边缘、折角内侧和外轮廓毛刺，同时保护外观面不被硬物划伤。去毛刺既不能不足，也不能过度，过度会导致边缘圆角变大、氧化后边线不齐。送表面处理前应清洁油污和切屑，氧化后使用隔离包装，避免黑色表面在周转中相互摩擦。
四、三坐标检测：从装配坐标确认孔位和折角关系

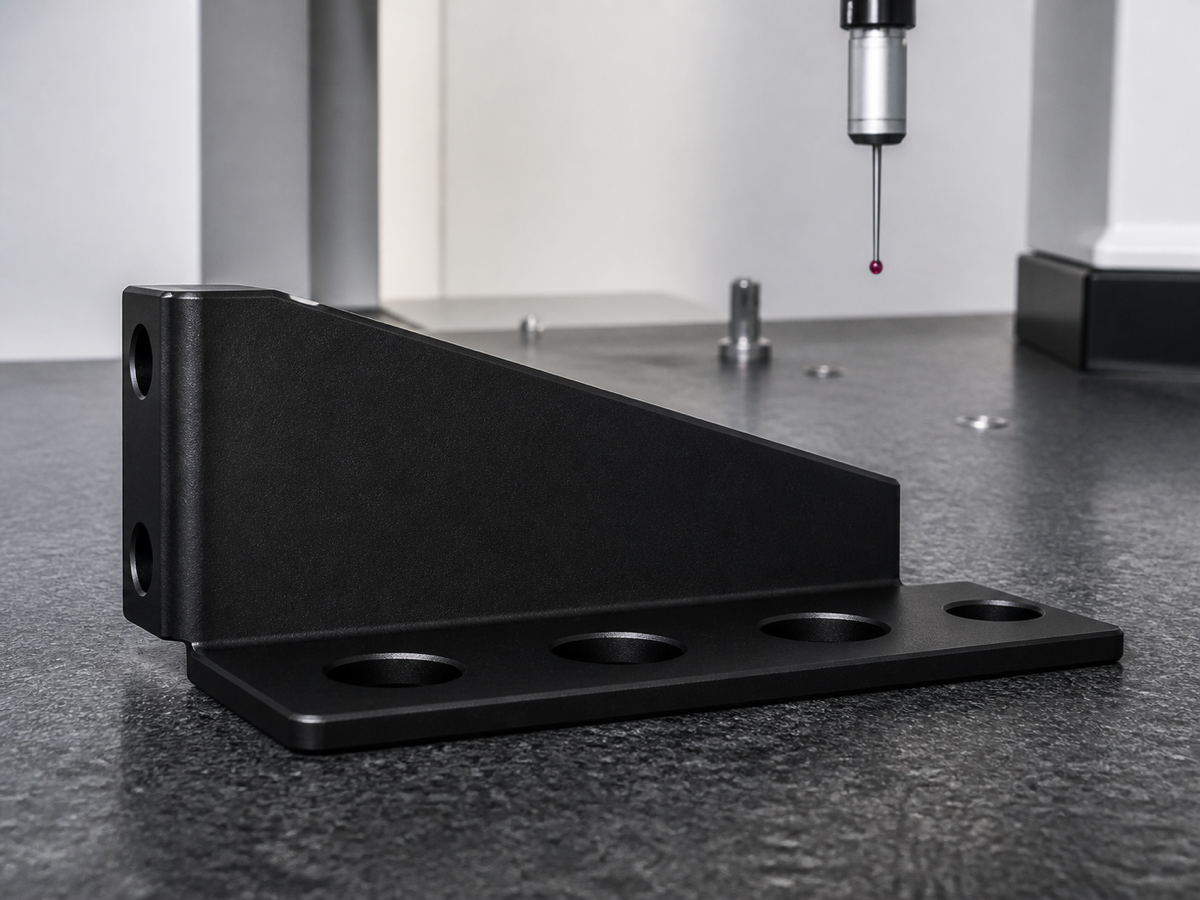

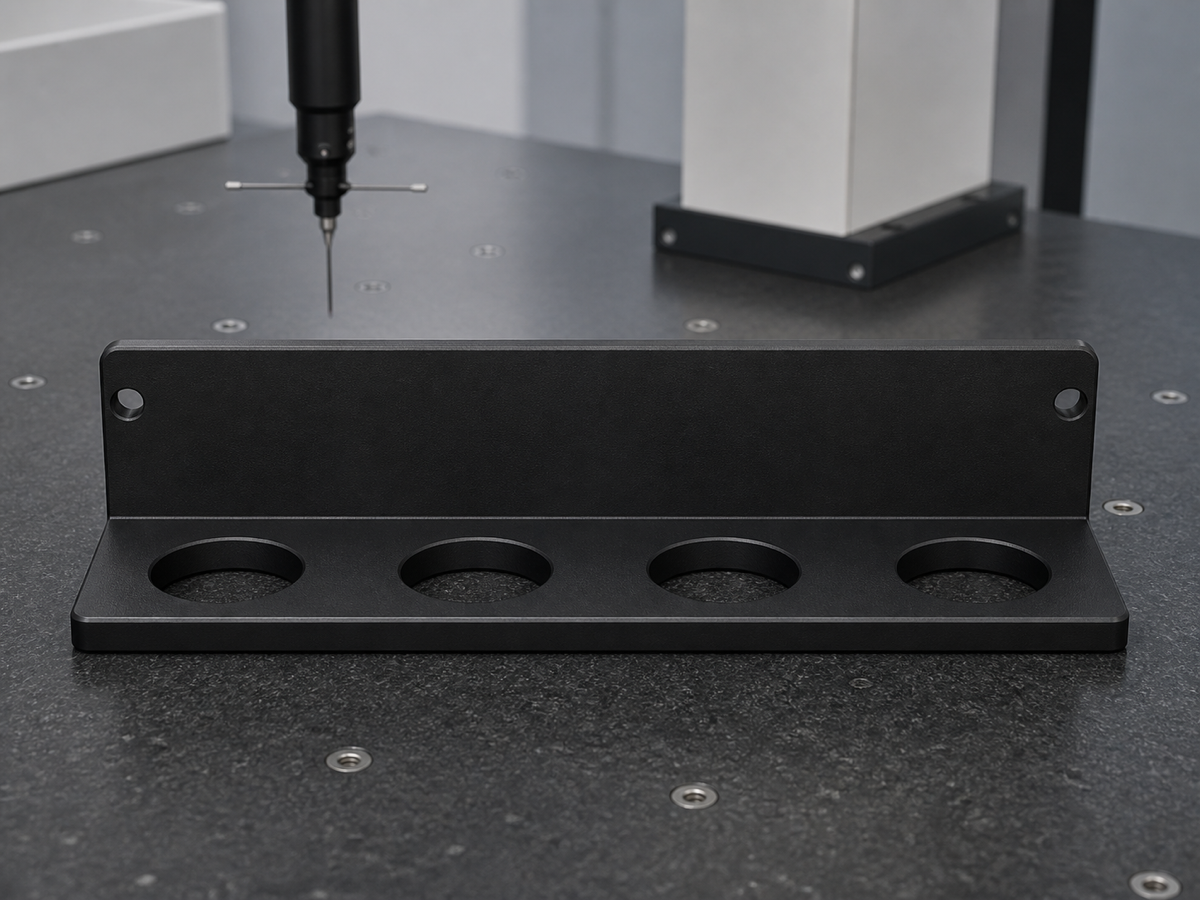

这类L形盖板的检测重点包括底部四孔中心距、端面沉头孔位置、底面平面度、竖面垂直度、折角直线度、外形尺寸和板厚。莱图加会结合三坐标检测台建立零件坐标系，确认孔系与基准边、基准面的关系。对于医疗光学模块，孔位偏差可能导致遮光件、传感器支架或外壳盖板装配不顺，因此检测时要看整体装配链，而不是只看单个孔径。
外观验收同样会同步进行，重点检查氧化膜颜色是否均匀、沉头孔内是否残留毛刺、边缘是否露白、外观面是否有磕碰划伤。若发现孔距偏差，需要回看基准定位和刀补；若折角面关系异常，则要检查装夹支撑和加工顺序。通过首件检测和过程抽检，可以让该类盖板在小批量试产中保持稳定一致。
五、案例小结：黑色氧化外壳件要兼顾结构、遮光和装配
本案例中的医疗光学检测设备黑色氧化L形盖板，体现了医疗设备外壳结构件的典型要求：孔位要准、折角要正、边缘要干净、表面要稳定。莱图加在加工此类零件时，会从图纸评审、基准规划、孔系加工、沉头控制、去毛刺、喷砂氧化前保护、清洁包装和三坐标检测建立完整闭环。只有把结构尺寸和外观质量一起管好，盖板才能在医疗设备装配中发挥稳定的防护、遮光和定位作用。
FAQ：医疗光学检测设备黑色氧化L形盖板加工常见问题
1. Al6061黑色氧化L形盖板加工最容易出现什么问题？
常见问题包括长孔距偏差、折角垂直度不稳、沉头孔贴合不良、边缘毛刺、氧化色差和表面划伤，需要从加工和表面处理两端控制。
2. 底部四个通孔为什么要重点检测孔距？
这些孔通常与底板或模块支架装配，孔距累计误差会直接影响安装对位。使用统一基准加工并通过三坐标检测，可降低装配返工风险。
3. 端面沉头孔加工要注意什么？
需要保证通孔与沉头同心，沉头深度一致，孔口无毛刺。否则螺钉锁付后可能露头、偏斜或压伤黑色氧化表面。
4. 黑色氧化喷砂件为什么要加强周转保护？
黑色表面对划痕、压痕和边缘露白更敏感。加工、清洗、送氧化和包装过程中都要避免硬接触和零件相互摩擦。
5. L形盖板适合哪些检测方式？
孔位、折角垂直度和外形关系适合用三坐标检测；沉头深度可用深度量具或检具确认；氧化外观则需要结合目视和表面标准验收。
