案例摘要：本案例为一款用于医疗设备内部结构固定与快速锁止的SUS304不锈钢基座锁扣。零件由薄板冲压、折弯和局部成形构成，包含安装孔、定位孔、台阶折弯与锁止凸台。结构看似简单，但孔位关系、折弯回弹、边缘毛刺和装配高度会直接影响整机安装效率与长期使用稳定性。
医疗设备中的小型连接件通常不直接参与诊疗功能，却承担外壳、模块、线束或检修盖板的定位与锁止任务。客户关注的不只是“能否做出来”，还包括批量装配是否顺畅、开合手感是否一致、长期使用是否松动，以及边缘是否存在划伤线束的风险。因此，莱图加把它作为精密薄板功能件评审，而不是普通冲压件。
一、零件与应用判断：小型锁扣影响模块装配可靠性

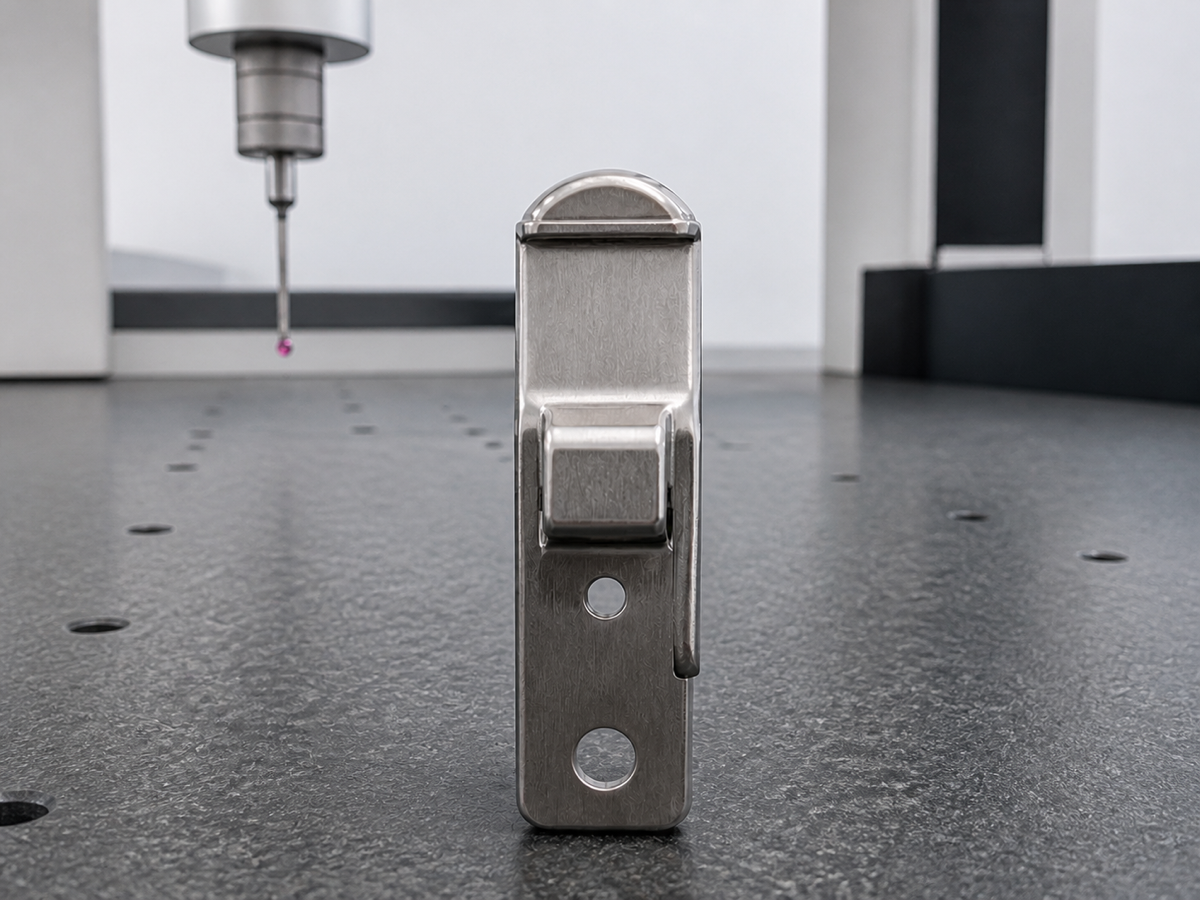

图1：基座锁扣正视图，展示安装孔、锁止凸台与端部圆角。
从图纸结构看，该零件采用一体式薄板成形方案，长条基体上设置两处安装位置，中部经多级折弯形成弹性锁止区域，端部圆角用于降低应力集中。它可用于检验分析设备、医用影像设备、监护设备或实验室自动化装置中的盖板锁止、模块定位和可拆卸连接。
SUS304具有良好的耐腐蚀性、清洁性和成形性能，适合医疗设备非植入式结构件。正式生产前仍需确认板厚公差、材料状态、表面要求、清洁规范及是否需要钝化；若客户对消毒剂耐受、外观洁净度或追溯有特别要求，也应在图纸和质量协议中明确。
二、加工难点：孔位、折弯与回弹相互影响

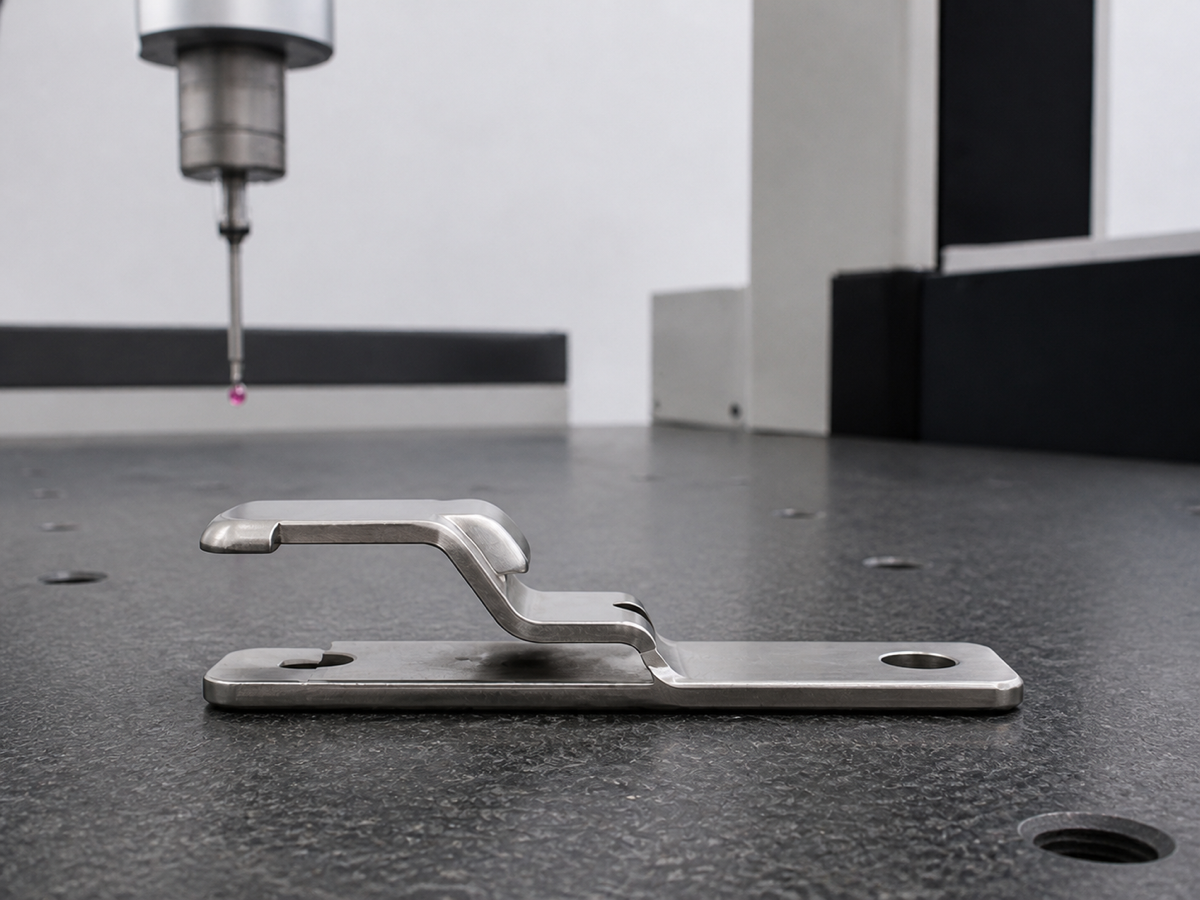

图2：侧视图清楚显示多级折弯、功能高度和回弹控制位置。
首先是安装孔与成形结构的基准关系。两个孔既承担紧固作用，也决定锁扣在整机中的初始位置。孔距、孔径或孔中心到折弯基准的距离发生偏差时，即使单个尺寸合格，也可能导致装配偏斜、锁止不到位或螺钉受力不均。因此应统一冲切与成形基准，减少多次装夹的累计误差。
其次是多级折弯后的高度和平行度。板材卸载后会回弹，不同材料批次、板厚波动和轧制方向都会改变最终角度。若只按理论角度加工而不做试折补偿，锁止凸台高度容易漂移，最终表现为手感忽紧忽松。
第三是圆角和边缘质量。折弯半径过小可能产生拉裂或明显折痕，过大又会占用装配空间。冲孔、落料和折弯后还要控制毛刺方向、锐边与压伤。医疗设备内部常布置线束、软管和传感器，小毛刺也可能在振动中造成刮擦，因此可触及边缘需要受控去毛刺，同时避免过度抛磨改变关键轮廓。
三、加工方案：先验证成形窗口，再稳定小批量
样件阶段先识别安装基准、锁止接触面和功能高度，对孔位、折弯顺序、模具避让及毛刺方向进行DFM评审。下料和冲孔优先在平板状态完成，以保证孔系稳定；随后按由局部到整体的顺序成形，减少已完成折弯对后续定位的干扰。
首件不只检测角度，还要测量基体平面、台阶高度、端部位置和锁止接触点。根据实测修正折弯补偿、压料力和模具行程，并记录材料批次、板厚与设备参数。进入小批量后，通过首件确认、过程抽检和末件复核保持一致性，周转中采用隔离保护，减少不锈钢表面划伤。
四、三坐标检测：验证真实装配关系

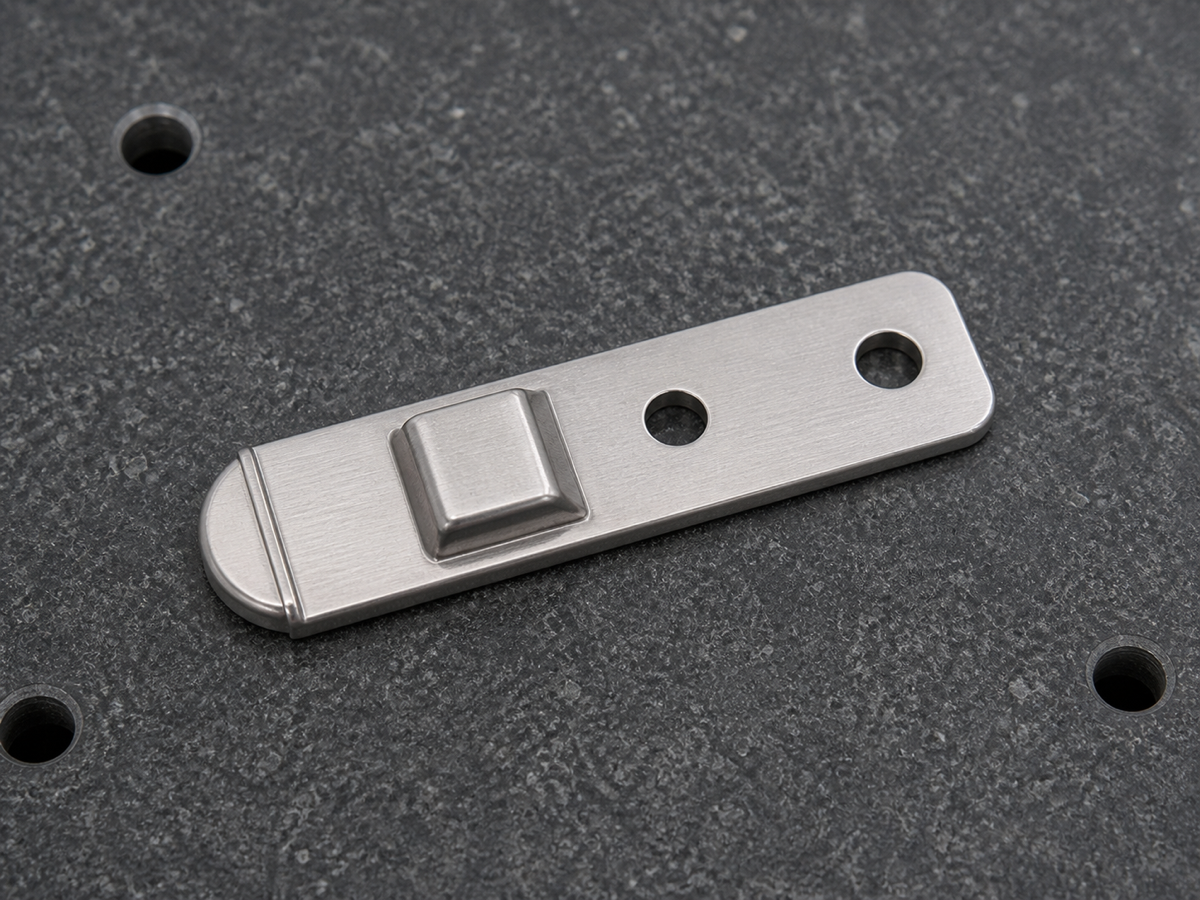

图3：俯视图用于复核安装孔、外形轮廓及锁止结构的相对位置。
检测时以基体大平面建立主基准，再以侧边或孔中心建立方向基准，测量安装孔位置度、孔距、外形轮廓、折弯高度、关键平面平行度以及锁止凸台相对孔系的位置。三坐标能够把孔、面和成形特征放在同一坐标系中评价，更容易发现累计偏差。
薄板件还要控制探测力和装夹方式。夹持过紧会把翘曲暂时压平，得到失真的合格结果；夹持过松又会造成漂移。因此应采用低应力支撑，并结合高度规、影像测量或专用检具交叉确认。外观检验覆盖毛刺、裂纹、压痕、划伤和锐边，必要时增加实际配件试装及重复开合验证。
五、案例总结
这款SUS304医疗设备基座锁扣的核心不在尺寸大小，而在孔位、折弯回弹、功能高度、边缘安全和批次一致性同时受控。莱图加通过DFM、试折补偿、受控去毛刺和三坐标检测，把“能成形”转化为“能稳定装配”，并支持医疗设备结构件的一件打样及小批量验证。
FAQ
1. SUS304薄板锁扣适合直接冲压量产吗？
结构定型且数量稳定时可评估模具方案；研发和小批量阶段宜选择更灵活的下料、冲孔与折弯路线，便于调整功能高度和回弹补偿。
2. 为什么孔位合格，锁扣仍可能装配不顺？
装配由孔系、外形、折弯高度和接触点共同决定，应在统一基准下检查相对关系，并结合实际试装。
3. 报价前需要哪些信息？
建议提供完整图纸、材料与板厚、关键公差、表面和去毛刺要求、数量、检测需求及装配场景。
4. SUS304薄板折弯回弹如何控制？
先通过试折确认材料批次、板厚和轧制方向对角度的影响，再调整折弯补偿、压料力与模具行程。首件需同时复核角度、台阶高度和锁止接触点，不能只测单一折弯角。
5. 三坐标检测需要重点检查哪些尺寸？
应以基体平面和孔系建立统一基准，重点检查安装孔位置度、孔距、折弯高度、关键平面平行度，以及锁止凸台相对安装孔的位置，并结合实际装配进行确认。
