一、零件背景：薄型工装盖板用于医疗耗材装配限位

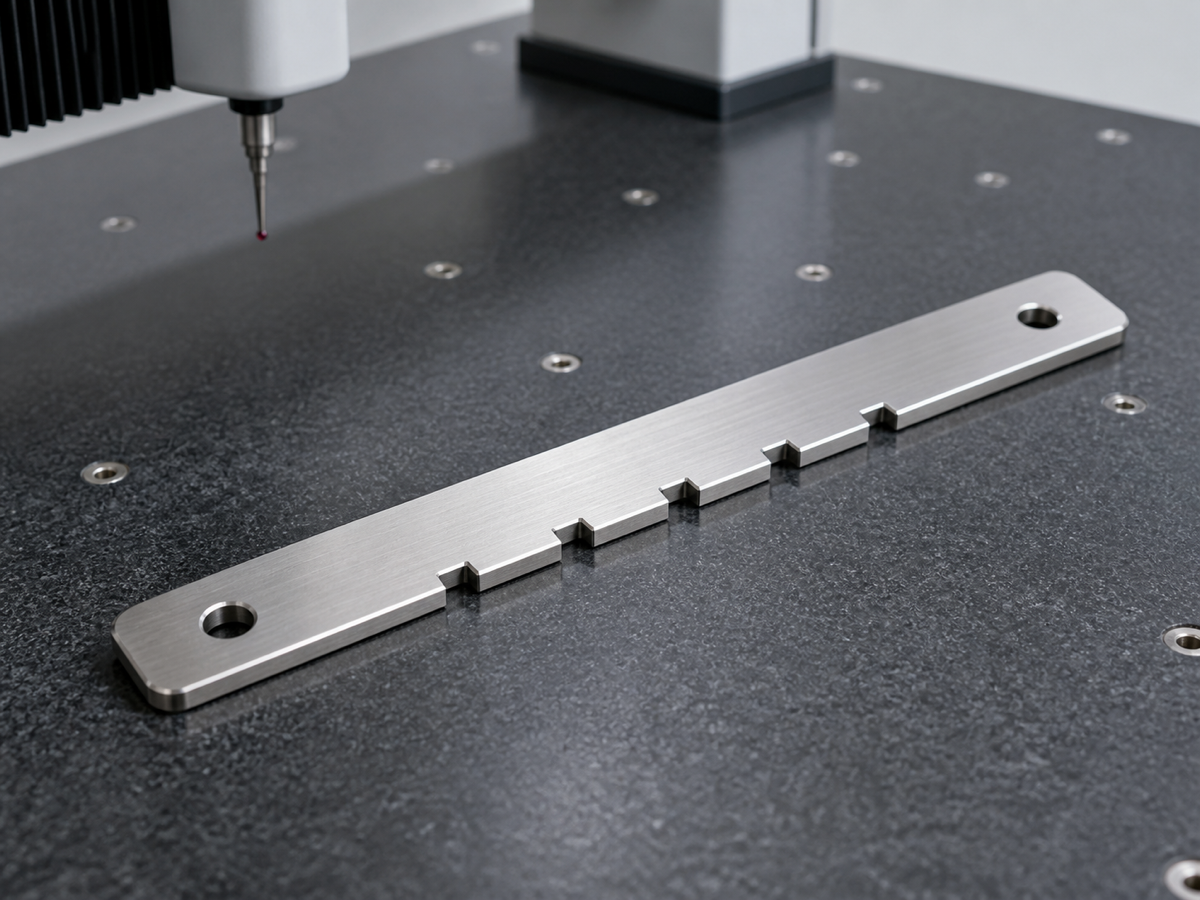

本案例选取一款SUS304不锈钢薄型工装盖板，应用场景可对应医疗检测耗材、小型诊断组件或微型装配治具中的压盖、限位和保护结构。零件整体为长条薄板，两端为圆角端部并设置安装孔，一侧加工多处梳齿状定位缺口，主体表面要求光洁无毛刺。该类盖板通常与底部工装、定位块或多工位夹具配合，用于压住耗材、限制位置或辅助重复装配。
医疗检测耗材装配对工装稳定性和表面状态要求较高。薄型盖板虽然结构简洁，但端部孔位、梳齿缺口间距、长边直线度和平面度都会影响实际装配效果。若盖板变形，可能导致压紧不均；若缺口位置偏差，可能影响对应工位的避让和定位；若边缘残留毛刺，则可能划伤塑胶件、薄膜件或试剂相关零部件。
二、加工难点：SUS304薄板易变形，缺口边缘要干净
SUS304不锈钢适合医疗工装使用，耐腐蚀性和清洁适配性较好，但薄板加工时容易出现局部变形、毛刺和加工硬化。该零件厚度较薄，长度方向较长，如果装夹支撑不足或切削热积累过多，盖板可能产生轻微翘曲，影响与底部工装的贴合。端部安装孔若与长边基准关系不稳，也会造成装配时整体偏移。
梳齿缺口是另一处重点。多个矩形缺口沿同一侧边分布，既要求间距一致，也要求槽底、侧壁和转角无明显毛刺。由于缺口宽度较小，刀具进退刀和去毛刺方式都要谨慎，避免造成局部翻边、锐角或表面拉伤。对于医疗耗材装配工装来说，边缘光洁度和尺寸精度同样重要。
三、工艺方案：统一长边基准，分步完成孔、缺口和外形
莱图加加工类似SUS304薄型工装盖板时，会先建立底面和长边基准，并采用较均匀的压紧和支撑方式，避免薄板局部受力。粗加工阶段先完成外形轮廓和安装孔预加工，保留关键边精加工余量；精加工阶段再统一修整端部圆角、两端安装孔、梳齿缺口和长边基准。这样可以减少多次装夹带来的位置误差。
针对薄板不锈钢，加工参数需要兼顾切削热、刀具锋利度和毛刺控制。梳齿缺口可采用小刀具分步精铣，避免一次性切入造成翻边。孔口倒角要轻而均匀，不能让端部孔边缘出现压痕。加工完成后，需对长边、短边、圆角端部、安装孔孔口和每个梳齿缺口逐项去毛刺，并进行清洁防护，确保表面无明显划伤和残屑。
四、三坐标检测：确认孔位、缺口间距和平面度闭环

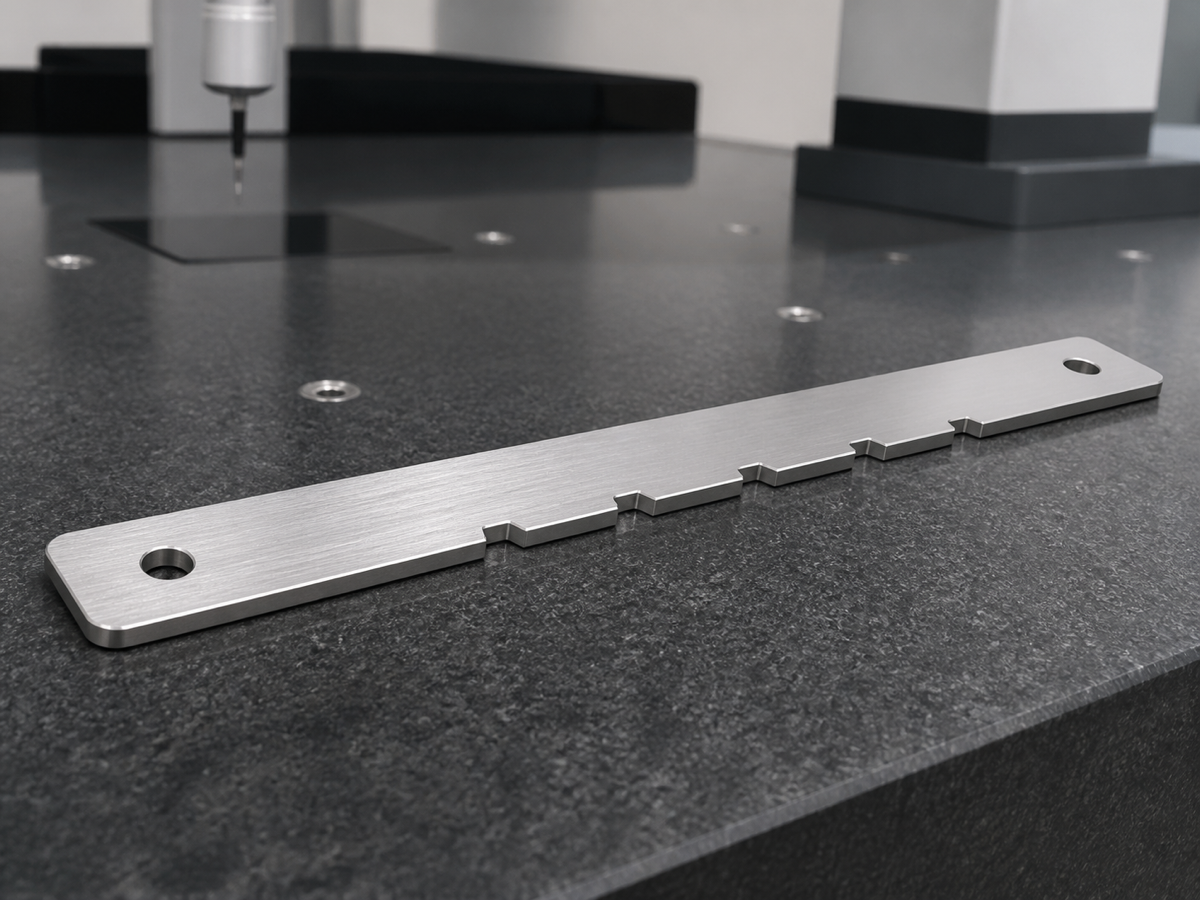

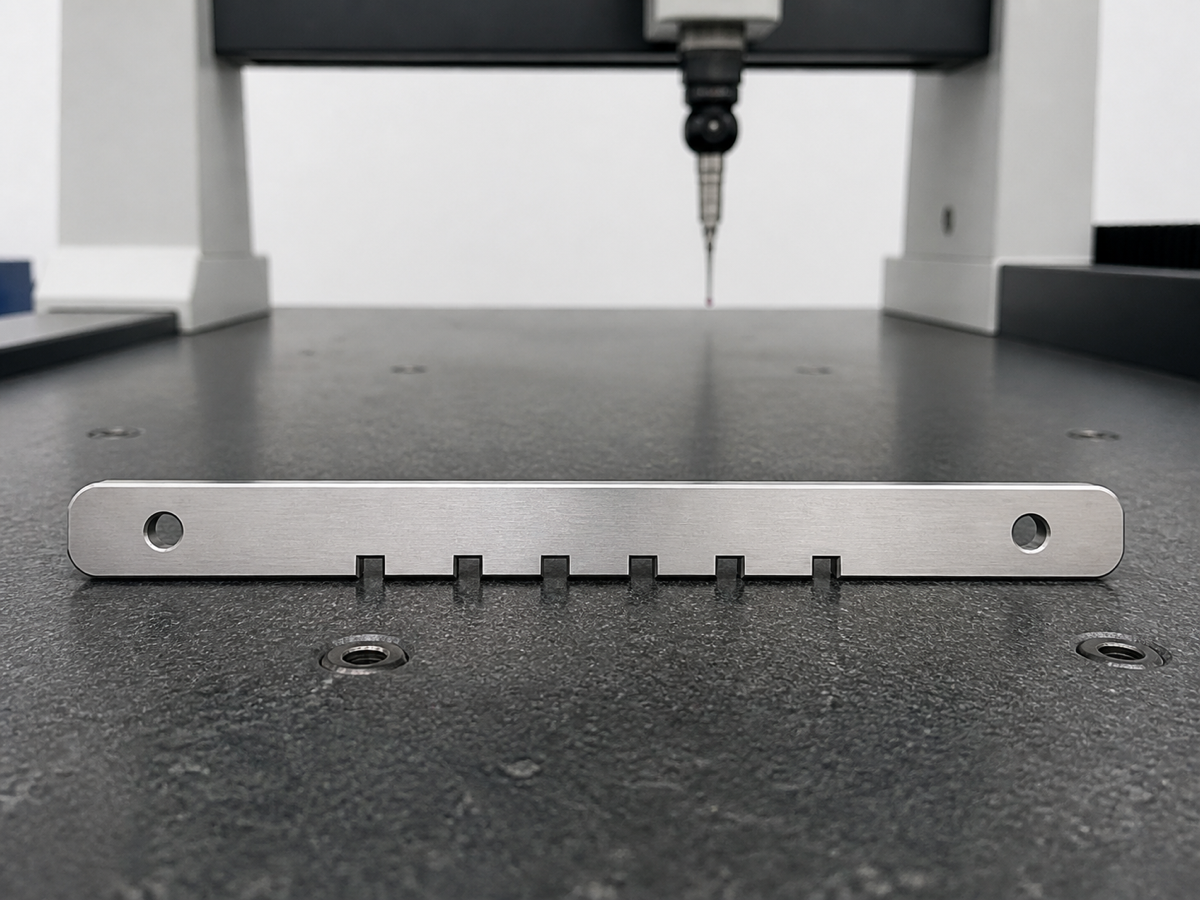

薄型工装盖板的检测重点，是确认它能否稳定覆盖和限位对应工位。莱图加会在三坐标检测台上建立零件基准，对两端安装孔位置、长边直线度、梳齿缺口宽度、缺口间距、端部圆角、整体长度和薄板平面度进行检测。通过整体坐标关系判断盖板与底部工装、定位槽或装配工位之间是否匹配。
若检测发现缺口间距出现累积偏差，需要回看基准找正、刀补设置和刀具磨损；若平面度不稳定，则要检查装夹支撑、切削热和去料顺序。对于医疗检测耗材装配场景，首件检测和过程抽检可以帮助客户更快确认工装盖板的重复定位能力，降低批量装配中的调机和返修时间。
五、案例小结：薄型盖板要把平面、缺口和毛刺做成闭环
本案例中的SUS304薄型工装盖板，体现了医疗装配工装中常见的细节要求：零件薄、边长长、缺口多、孔位与基准关系明确，且表面必须光洁无毛刺。莱图加在此类零件加工中，会围绕图纸评审、基准规划、薄板支撑、不锈钢切削、缺口精修、孔口倒角、清洁防护和三坐标检测建立完整闭环。对于医疗设备和耗材客户来说，一片合格的工装盖板，不仅要尺寸合格，更要贴合稳定、取放顺畅、边缘安全，并能在小批量试产和后续批量使用中保持一致性。
FAQ：SUS304薄型医疗工装盖板加工常见问题
1. SUS304薄型盖板加工最容易出现什么问题？
常见问题包括薄板翘曲、缺口毛刺、孔口翻边、长边不直和表面划伤，需要通过稳定装夹和轻切削控制。
2. 梳齿缺口加工为什么要特别注意去毛刺？
缺口会直接接触或避让装配件，若有锐边或毛刺，可能划伤医疗耗材、塑胶件或薄膜件。
3. 两端安装孔如何保证装配稳定？
需要在统一长边和端部基准下加工孔位，并控制孔口倒角、孔距和孔与缺口之间的坐标关系。
4. 薄型不锈钢盖板为什么要检测平面度？
平面度会影响盖板与底部工装的贴合和压紧均匀性，轻微翘曲也可能影响多工位装配一致性。
5. 小批量医疗工装如何保证一致性？
建议固定装夹和基准方案，保留首件检测记录，并对孔位、缺口间距、平面度和毛刺状态做过程抽检。
