一、零件背景：多工位定位工装服务医疗检测耗材装配

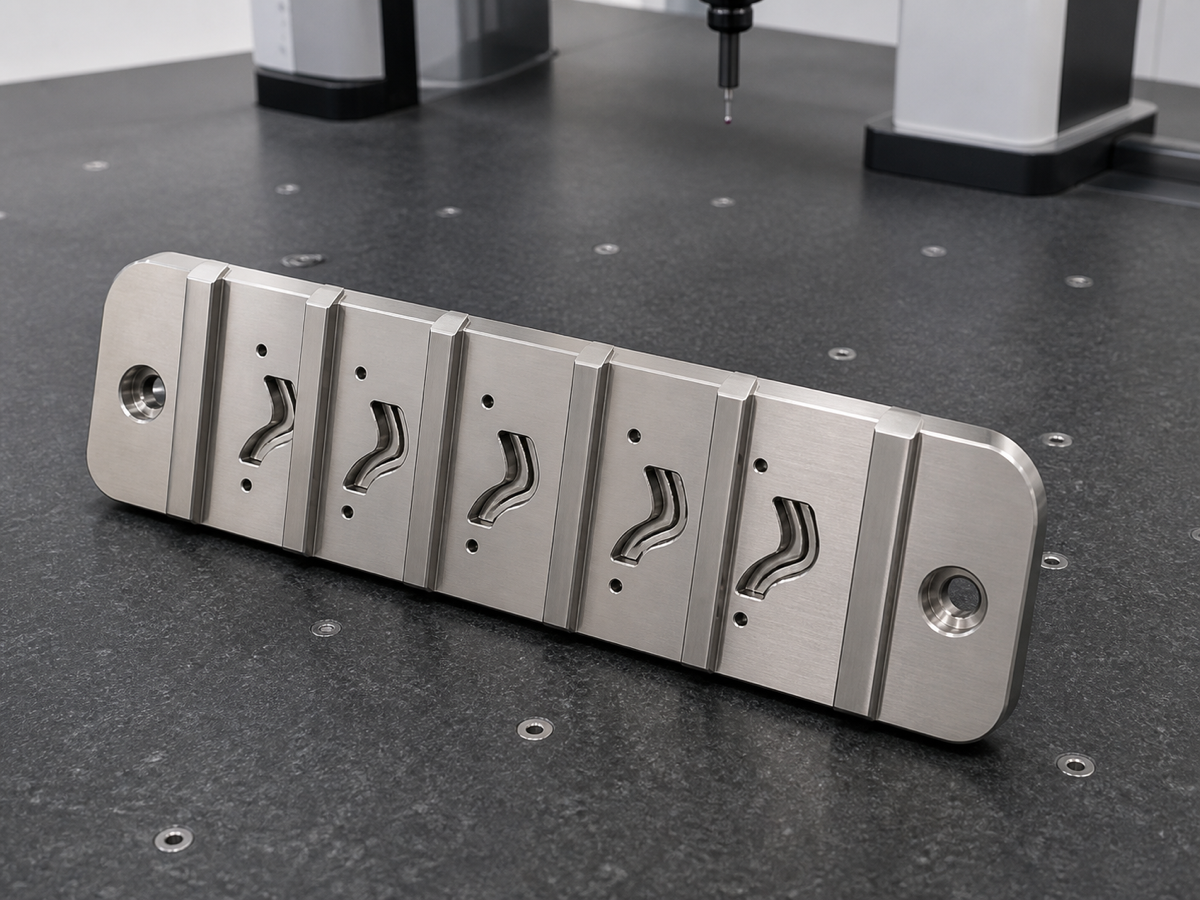

本案例选取一款SUS304不锈钢多工位定位工装，应用场景可对应医疗检测耗材、小型检测模组或微型组件装配过程中的定位、支撑和重复放置。零件整体为长条板式结构，两端为圆角端部并设置安装孔，中间分布多组竖向隔板和工位区域，每个工位内都有小定位孔与波形槽口，用于限定零件姿态、避让弹性结构或辅助装配取放。
与普通长条板不同，多工位工装更强调重复性。每个工位的槽口、定位小孔和隔板位置都需要保持一致，否则在医疗检测耗材装配、夹持或检测过程中，批量零件可能出现放置偏差、受力不均或节拍不稳定。莱图加在评审此类图纸时，会重点确认材料、工位数量、端部安装孔、槽口轮廓、表面光洁度和未注尺寸基准。
二、加工难点：SUS304材料、波形槽口和多工位一致性要求高
SUS304不锈钢具有良好的耐腐蚀性和清洁适配性，适合医疗装配工装，但加工时容易出现粘刀、硬化和毛刺。该零件的波形槽口轮廓重复出现，内壁圆弧过渡较多，如果刀路不稳定，容易在槽口内留下接刀痕、微毛刺或局部过切。对于医疗检测耗材装配工装来说，槽口边缘不能有锐边，否则可能划伤塑胶件、薄膜件或装配治具中的接触面。
多工位一致性也是关键。竖向隔板既是分隔区域，也是定位参照；小孔数量多、孔径小，对钻孔、倒角和去毛刺都提出要求。端部安装孔用于工装固定，如果端部孔与中间工位基准不一致，整条工装装到设备或装配台后可能产生整体偏移。因此该类零件需要同时控制孔位、槽口、隔板、端面和表面状态。
三、工艺方案：先建立长边基准，再分区加工孔、槽和隔板
莱图加加工类似SUS304多工位定位工装时，会先建立底面、长边和端部基准，保证后续所有工位都在统一坐标体系下加工。粗加工阶段先完成外形和主要台阶余量释放；半精加工阶段稳定工位隔板和端部区域；精加工阶段再统一完成波形槽口、小定位孔、端部安装孔、圆角端部和各工位分隔面。
针对波形槽口，可选用适合不锈钢的小直径刀具分层铣削，控制切削热和刀具磨损，避免槽口内壁产生明显纹路。小孔加工需要控制钻尖偏摆和孔口毛刺，孔后倒角要轻而均匀。表面处理方面，图纸强调表面光洁无毛刺，实际加工后需要对槽口内壁、隔板根部、端部圆角和安装孔孔口逐项检查，并做好清洗防护，避免残屑滞留。
四、三坐标检测：确认端部孔、工位间距和槽口轮廓关系

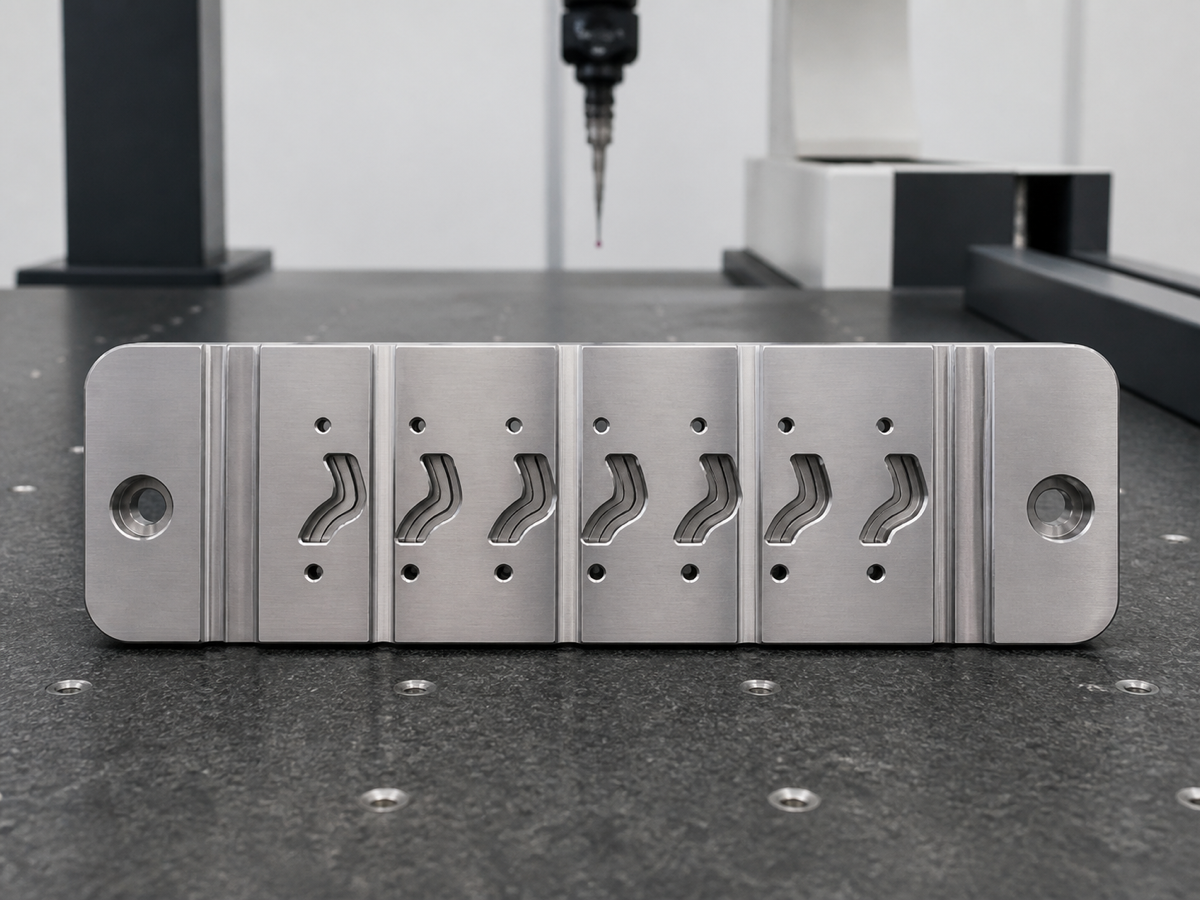

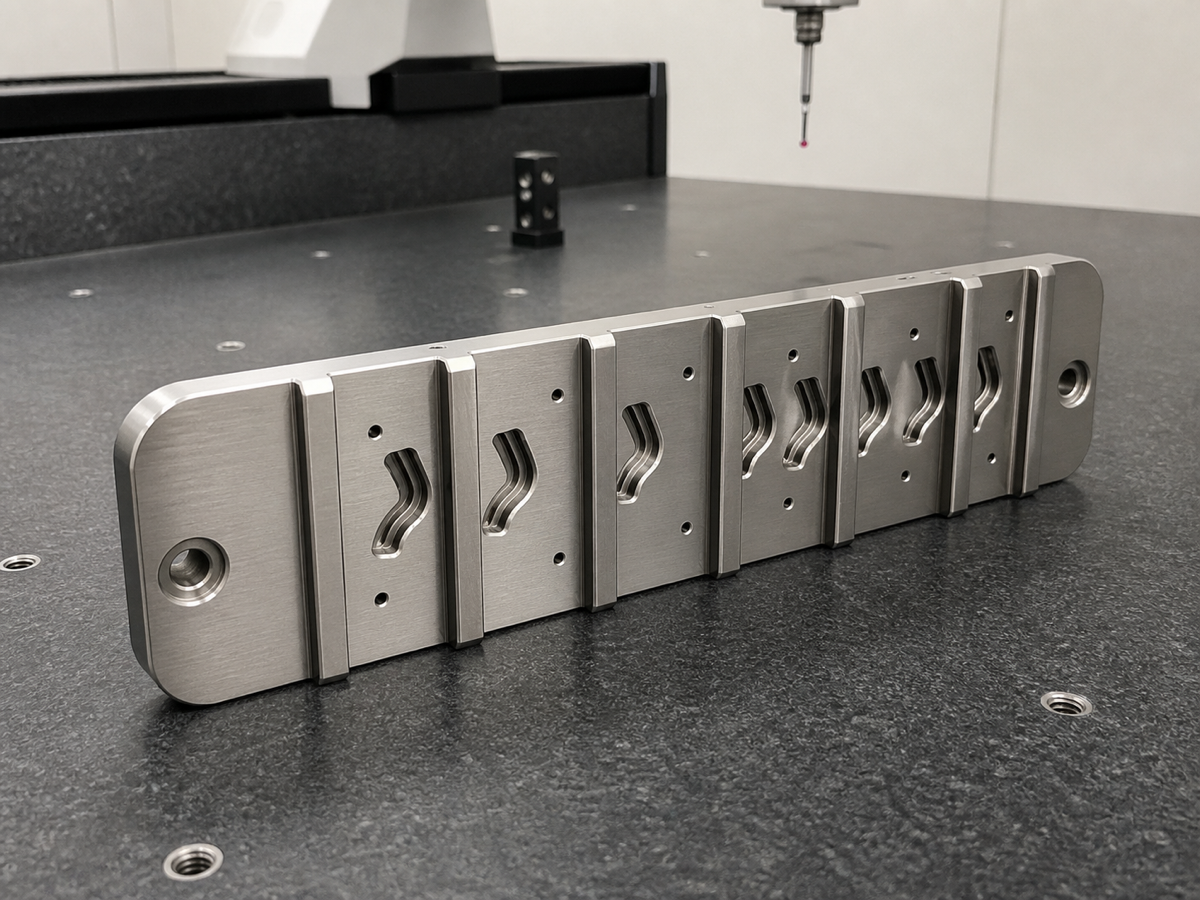

多工位定位工装的检测不能只测单个孔或单个槽口，而要确认整条工装的重复定位关系。莱图加会在三坐标检测台上建立长边和底面基准，对端部安装孔位置、工位间距、隔板位置、小定位孔分布、波形槽口轮廓、整体长度、端部圆角和表面平面度进行检测。这样可以判断工装在医疗装配台或检测设备上的真实定位效果。
如果检测发现工位间距有累积偏差，需要回看基准找正、刀补设置和工序顺序；如果槽口轮廓存在方向性偏差，则要检查刀具半径补偿、装夹刚性和刀具磨损。通过首件检测、过程抽检和末件复核，可以帮助客户在医疗耗材装配或检测设备试产阶段，快速确认工装稳定性并减少批量调机时间。
五、案例小结：医疗工装要把重复定位、边缘光洁和检测闭环做好
本案例中的SUS304多工位定位工装，体现了医疗装配类工装的典型要求：结构尺寸不大，但工位多、槽口重复、孔位密集、边缘质量要求高。莱图加在此类零件加工中，会围绕图纸评审、基准规划、不锈钢切削参数、波形槽口精修、孔口去毛刺、清洗防护和三坐标检测建立闭环。对于医疗设备和耗材客户来说，一件稳定的多工位工装，不只是能装上，更要让每个工位放得准、取放顺、边缘干净，并在小批量试产到批量加工中保持一致。
FAQ：SUS304多工位医疗定位工装加工常见问题
1. SUS304多工位工装加工最难的地方是什么？
难点在于不锈钢材料容易粘刀和产生毛刺，同时多工位槽口、孔位和隔板需要保持重复一致。
2. 波形槽口加工要注意哪些问题？
需要控制刀具半径补偿、分层切削、内壁纹路和槽口去毛刺，避免槽内出现锐边或接刀痕。
3. 为什么医疗装配工装要重视表面光洁？
表面光洁和无毛刺可以减少对耗材、塑胶件、薄膜件和装配人员的划伤风险，也有利于清洁维护。
4. 多工位工装为什么适合三坐标检测？
因为每个工位之间存在重复定位关系，三坐标能在统一基准下确认端部孔、工位间距、槽口和小孔位置。
5. 小批量试产如何保证工装一致性？
建议固定基准方案，保留首件检测数据，监控刀具磨损，并对槽口轮廓、孔位、隔板间距和毛刺状态做过程抽检。
