在机器人和精密仪器研发中，铝合金由于其优异的切削性、高强度重量比以及成熟的表面处理工艺，占据了 CNC 加工件 80% 以上的份额。然而，很多结构工程师在绘图阶段，常因对铝材规格及加工特性了解不深，导致零件出现“加工成本虚高”、“热处理变形”或“阳极氧化成色不一”等问题。
今天我们结合数千例机器人零件加工经验，为您整理了这份硬核选材与设计适配指南。
一、常用 CNC 加工铝材性能矩阵
针对非标精密定制，市场最常用的主要是6系和7系铝合金。
1.Al 6061-T6（通用型铝合金）
这是精密加工中的“全能选手”。其镁、硅含量均衡，具有良好的综合机械性能、韧性和焊接性。
设计适配： 适合做非受力结构件、盖板、工装治具。
莱图加点评： 6061 价格稳定，阳极氧化效果极佳，是小批量非标打样性价比最高的选择。
2.Al 7075-T6（航空级高强度铝）
以锌为主要合金元素的铝合金，强度极高，屈服强度甚至超过部分普通钢材。
设计适配： 机器人关节、高负载连杆、无人机结构件等需要极致减重且强度要求高的部位。
莱图加点评： 7075 的切削性能极佳，但由于内应力较大，薄壁件加工时极易变形。我们在加工此类零件时，通常会进行二次应力释放工艺。
3.Al 2024-T4（高硬度耐热铝）
含铜量较高，抗疲劳强度优异。
设计适配： 适合高频振动环境下的精密零件。但需注意，2 系列铝材耐腐蚀性较差，通常不建议做普通的彩色阳极氧化。
二、规格避坑：从材料来源优化成本
很多工程师习惯在 CAD 里随意定义零件尺寸，却忽略了原材料的标准板材、棒材规格。
厚度规格： 铝板材通常有固定标准（如 5mm, 8mm, 10mm, 12mm...）。如果设计一个 9.5mm 厚的零件，厂家必须用 12mm 的板材通过切削减薄，这不仅增加了材料费，还大幅增加了机时费。
型材 vs 锻件： 大批量生产可选型材，但研发期的非标零件加工建议选择板材精切，这样能保证内部组织的致密性，防止阳极氧化后出现“麻点”。
三、设计适配加工的 3 个关键细节（DFM）
为了确保您的设计能以最短交期、最高精度落地，苏州加非猫精密（莱图加）给出以下 DFM 建议：
内 R 角的设计： 尽量避免 90 度内直角（清根）。因为铣刀是圆形的，保留 R1.0 或 R0.5 的转角，不仅能大幅提升加工效率，还能降低刀具损耗。
螺纹深度： 铝件的螺纹有效深度通常设定为孔径的 1.5-2 倍即可。过深的盲孔螺纹极易导致丝锥折断，增加废品率。
壁厚下限： 7075 铝材的壁厚建议控制在 0.8mm 以上，6061 建议在 1.2mm 以上。过薄的设计会导致加工时的颤纹，难以保证 ±0.005mm 的形位公差。
四、表面处理对精度的影响

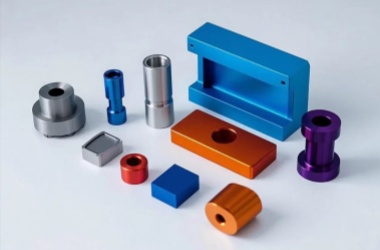

铝件加工完成后，通常需要阳极氧化（普通氧化或硬质氧化）。
公差预留： 硬质氧化会产生单边 0.01-0.02mm 的生长膜。莱图加精密在加工高要求轴承孔时，会提前预留补偿量，确保氧化后的零件装配一次成功。
