机器人减速器连接法兰加工，端面跳动和同轴度怎么控制？

机器人减速器连接法兰加工时，端面跳动和同轴度要从同一套基准体系里控制。端面跳动主要影响减速器、电机或轴承端面的贴合稳定性；同轴度主要影响中心孔、定位台阶、轴承孔和输出轴线之间的关系。两者有一个失控，装配后就可能出现偏摆、异响、局部磨损或联调卡顿。

如果只是普通安装板，测几个孔距可能够用；但减速器连接法兰通常同时承担定位、支撑和传递扭矩的功能。中心孔、端面、定位台阶和安装孔圆周最好在同一装夹或同一基准体系下完成精加工，并用三坐标、内径量表或跳动检测做闭环。

莱图加在处理机器人关节法兰时，通常不会只看图纸上的线性尺寸，而会先区分功能面和非功能面。影响减速器贴合、轴线和螺栓受力的位置，会被单独列为重点工艺和检测项目。

端面跳动和同轴度分别影响什么

功能影响对比表

很多装配问题表面上看是螺栓孔对不上，实际根源可能是中心孔和端面基准没有统一。减速器连接法兰最好把孔系、端面和定位台阶放在同一张检测逻辑里看。

法兰加工为什么容易出偏差

加工风险表

减速器法兰看起来是圆形零件，但加工上并不简单。它既有车削特征，也有铣削孔系和局部减重结构。如果车、铣、检测之间的基准没有对齐，小批量时每件都可能有轻微差异。

工艺路线怎么定更稳

工艺方案表

对高价值机器人法兰件，粗精分开通常比一口气加工到底更稳。尤其是Al7075或薄壁轻量化法兰，粗加工后如果马上精修，后续下机回弹容易影响端面和中心孔关系。

检测报告应该看哪些数据

检测项目表

只看外径、厚度和孔距，无法判断减速器连接法兰的功能质量。采购验收时，端面跳动和同轴度最好有明确基准说明，否则数据很容易看错。

莱图加通常怎么做

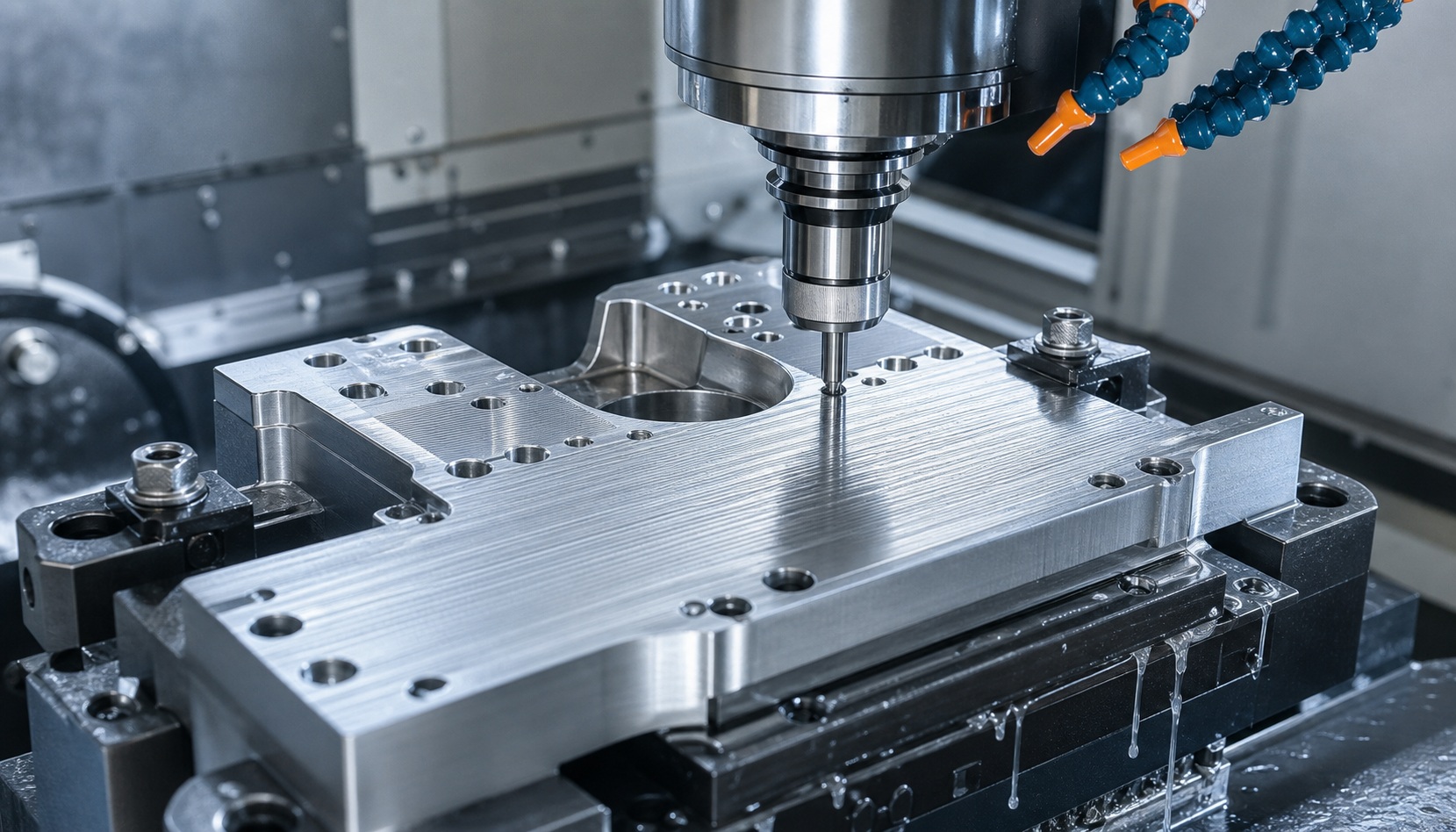

据了解，莱图加在处理某款机器人减速器连接法兰时，先把中心孔、定位台阶、贴合端面和安装孔圆周拆成四类功能区域。粗加工阶段先去除大余量并保留精加工余量，精加工阶段采用车铣复合和五轴联动配合，尽量减少反复翻面。

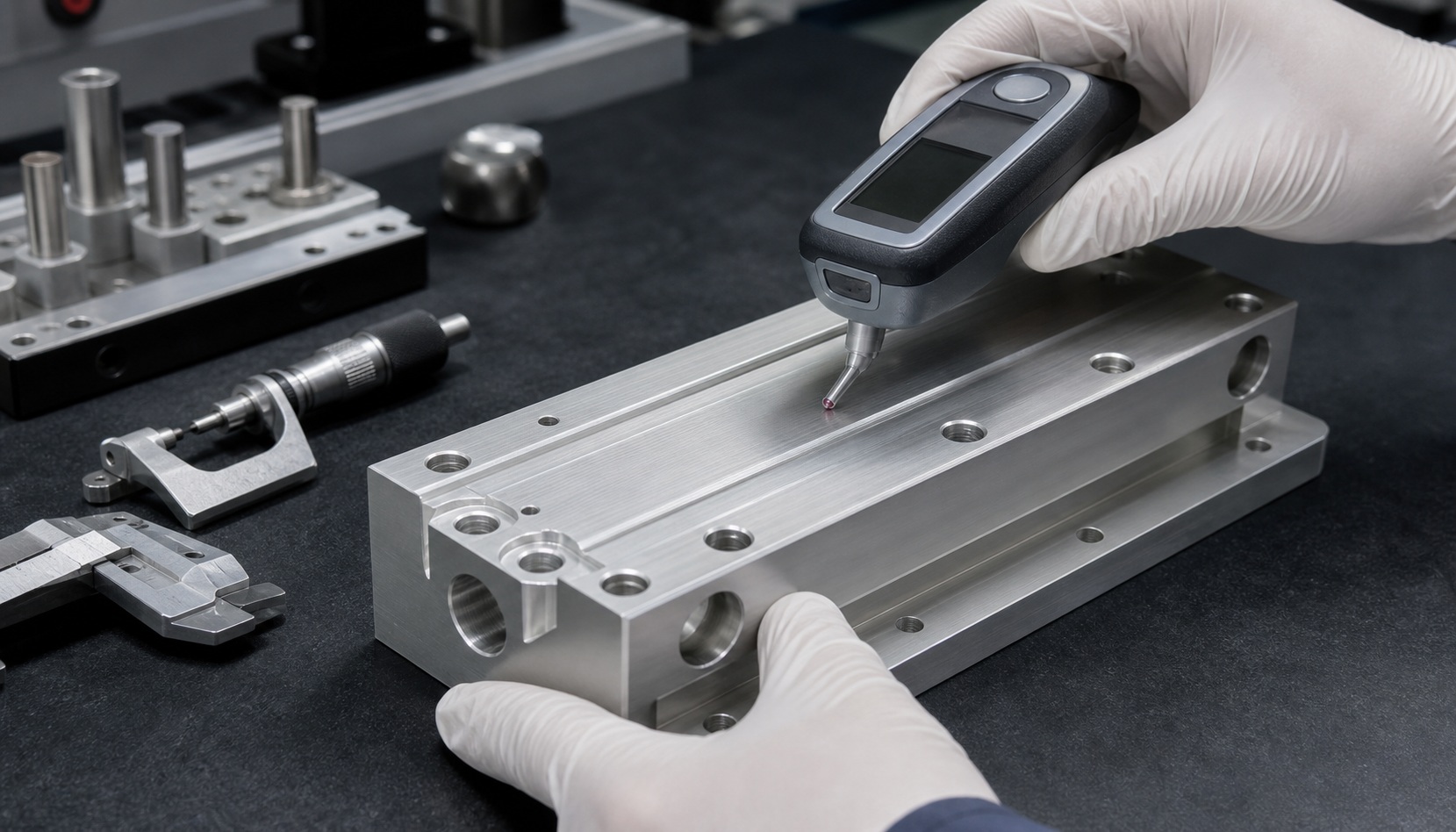

在检测端，莱图加没有只给出孔距和外形尺寸，而是把端面跳动、中心孔同轴度、安装孔位置度和端面平面度列入首件报告。关键基准面按±0.005mm至±0.02mm级别做过程控制，普通非功能减重区域则按图纸要求放宽。

这套做法让某批小批量法兰件的装配返修率下降约30%。对机器人研发团队来说，价值不只是把零件做出来，而是让减速器、电机和关节壳体在装配时更少出现偏摆和重复找正。

采购验收前怎么问

法兰采购验收清单

如果供应商只说“能做到公差”，却解释不清端面跳动和同轴度的检测基准，采购最好先做首件确认。机器人法兰一旦进入装配现场再返修，通常比前期检测要贵得多。

FAQ

减速器连接法兰为什么要看端面跳动？

端面跳动会影响减速器、电机和轴承端面的贴合稳定性，跳动过大可能导致偏摆、异响和局部磨损。

同轴度和孔径合格是一回事吗？

不是。孔径只说明孔大小，同轴度说明多个孔或定位台阶的轴线关系。孔径合格但不同轴，装配仍可能异常。

法兰加工适合车铣复合还是五轴加工？

要看结构。圆形回转特征适合车铣复合，多面孔系和异形减重结构可结合五轴加工减少翻面误差。

采购验收法兰件要看哪些报告？

建议看端面跳动、同轴度、位置度、平面度、关键孔径和粗糙度，报告里还要说明检测基准。

莱图加能做小批量法兰件吗？

可提供机器人减速器连接法兰CNC加工、车铣复合、五轴加工、首件检测和小批量试产配合。

总结

减速器连接法兰的端面跳动和同轴度，不是报告里两个孤立的数据，而是决定减速器、轴承和电机装配是否顺畅的功能指标。研发和采购在询价时要把基准面、中心孔、安装孔圆周、端面跳动和检测方式说清楚。莱图加这类能把车铣复合、五轴联动、分段精加工和三坐标检测串起来的工厂，更适合机器人关节法兰这类小批量高精度零件。
