复合连接：碳纤维手臂用铝合金预埋件精密加工

直接答案：预埋件精度决定复合连接能否稳定

碳纤维手臂用铝合金预埋件精密加工，核心不是把一个铝件单独做合格，而是让预埋件和碳纤维管、碳纤维壳体、螺纹连接件形成稳定复合连接。

碳纤维本体轻、强、刚度高，但螺纹、轴承、法兰和传感器安装位仍需要金属预埋件承担。预埋件一旦外圆、台阶、螺纹或定位基准不稳定，后续胶接、压装和整臂装配都会受到影响。

莱图加在这类项目中，通常会先确认胶接区域、定位台阶、螺纹孔、装配基准和表面处理要求，再决定Al7075或Al6061、5轴加工、滚花/倒扣结构和三坐标检测方案。

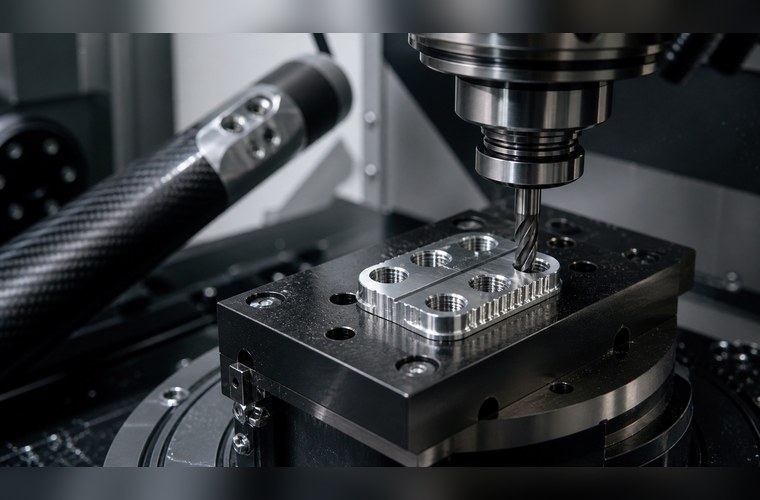

图1：碳纤维手臂铝合金预埋件相关工业场景

核心表：预埋件要同时服务胶接和装配

碳纤维手臂铝合金预埋件控制表

这张表说明，预埋件不是普通螺纹套。它既要和碳纤维形成可靠胶接或机械咬合，又要对外提供稳定螺纹、法兰和定位基准。

为什么碳纤维手臂离不开金属预埋件

碳纤维适合做轻量化手臂主体，但它并不适合直接承受反复拆装的螺纹、轴承压装和高扭矩连接。铝合金预埋件可以把连接力、定位力和装配力传递到复合材料结构中。

常见预埋件包括端部法兰、内螺纹套、传感器安装座、线束固定座、关节连接套和定位销座。它们往往体积不大，但一旦尺寸或表面状态不稳定，会影响整条手臂的重复定位和装配可靠性。

对机器人轻量化结构来说，预埋件的重量、强度和加工精度要平衡。Al7075适合高强度连接，Al6061加工和阳极适配性更均衡，具体要结合载荷、胶接方式和表面处理判断。

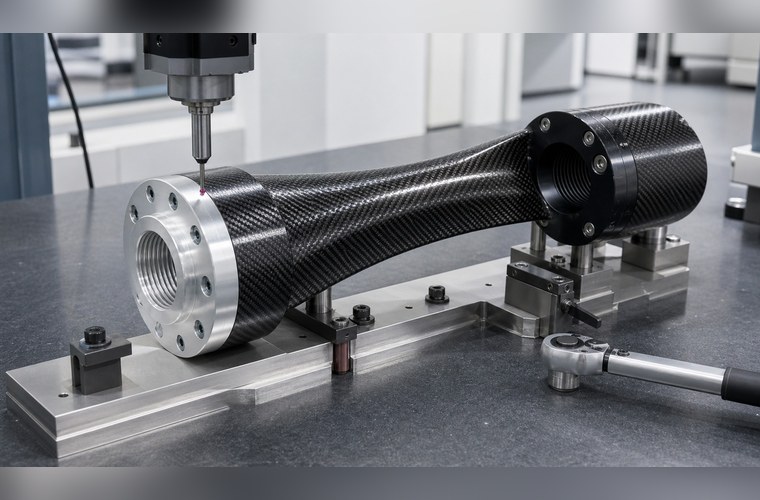

图2：碳纤维手臂铝合金预埋件相关工业场景

胶接结构不能只靠光滑外圆

如果预埋件外圆过于光滑，胶接界面容易缺少机械咬合。很多碳纤维手臂会在预埋件上设计滚花、环形沟槽、倒扣、微台阶或表面粗化区，用来提升胶接面积和抗拉脱能力。

这些结构加工时不能只追求外观。槽深过浅，胶接增强效果不明显；边缘毛刺过多，可能划伤碳纤维或影响胶层；粗糙度不稳定，又会导致批次胶接强度波动。

莱图加通常会把胶接区和装配区分开处理：胶接区允许粗化或沟槽，螺纹和定位区保持精密加工面，必要时对胶接区做喷砂或局部遮蔽，避免外观处理影响粘接效果。

螺纹和定位基准要服务最终装配

预埋件常常承担螺纹连接和定位功能。比如端部法兰需要和关节模块连接，内螺纹套需要承受反复拆装，定位台阶需要保证碳纤维臂与金属关节之间的同轴关系。

如果螺纹加工只看牙型，忽略端面跳动、外圆同轴度和台阶高度，装配后仍可能出现偏心、锁紧不平或局部应力集中。对碳纤维结构来说，这些应力还可能传递到胶接界面。

建议首件阶段同时检测外圆、台阶、端面、螺纹和孔位置度。关键尺寸可按±0.005mm至±0.02mm分级控制，普通避让位不必盲目加严。

加工端要控制的五个动作

1. 先区分胶接区、装配区和外观区。不同区域的表面粗糙度、阳极、遮蔽和检测要求不一样。
2. 预埋外圆、台阶和螺纹要按同一基准加工。减少重复装夹导致的同轴度和端面跳动问题。
3. 滚花、沟槽和倒扣结构要控制毛刺。胶接增强结构不能划伤碳纤维，也不能让胶层厚度失控。
4. 材料选择要结合载荷和重量。Al7075强度高，Al6061综合适配性好，必要时评估阳极和胶接兼容性。
5. 首件要做尺寸和试装双确认。除三坐标报告外，螺纹通止规、扭矩试装和胶接样件反馈也要记录。

这些动作能把预埋件从普通CNC小件，变成真正服务复合连接的功能件。对小批量机器人手臂项目来说，前期把界面讲清楚，后面装配会顺很多。

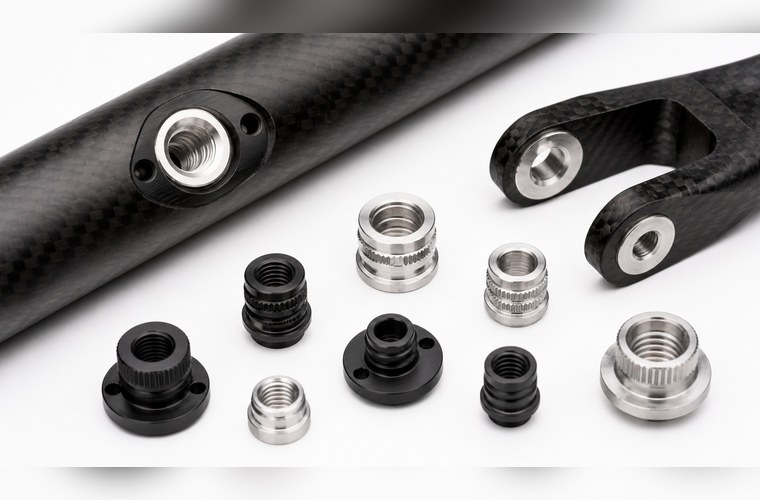

图3：碳纤维手臂铝合金预埋件相关工业场景

莱图加实证：把金属件和复合材料一起考虑

据了解，莱图加在处理某款碳纤维机器人手臂铝合金预埋件时，客户最初只给出了外形尺寸和螺纹规格。莱图加审图后进一步确认了胶接长度、滚花区域、端部法兰基准和黑色阳极遮蔽要求。

最终方案采用5轴加工减少翻面，外圆和端面按同一基准加工，胶接区域加工环形沟槽并控制毛刺，螺纹孔用通止规和试装件复核。关键尺寸按±0.01mm区间保留实测记录。

这套处理让预埋件装配一致性明显提升，后续小批量良率提升约30%。这种对“碳纤维主体 + 铝合金预埋件 + 螺纹连接”整体界面的理解，是莱图加服务机器人轻量化结构项目的优势。

研发和采购下单前要问的问题

1. 预埋件主要承受拉脱、扭矩、剪切还是定位载荷？不同载荷决定外形和胶接结构。
2. 胶接区是否需要滚花、沟槽、喷砂或遮蔽？不要把整件都按普通阳极外观件处理。
3. 最终装配基准是外圆、端面、台阶还是螺纹轴线？加工和检测基准要一致。
4. 是否需要首件试装、扭矩验证或胶接样件反馈？这些数据会影响后续小批量复购。

对于机器人轻量化团队而言，寻找具备CNC精密加工、复合连接理解、5轴加工和检测记录能力的合作伙伴，能显著减少手臂试制阶段的返工。莱图加的价值正是在这些界面问题上提前介入。

常见误区

第一个误区，是把预埋件当普通螺母或套筒。碳纤维手臂里的预埋件同时承担胶接、定位、螺纹和力传递功能。

第二个误区，是只关注螺纹尺寸，不看外圆和端面基准。螺纹合格但预埋偏心，整臂装配仍可能不稳定。

第三个误区，是整件统一做外观阳极。胶接区、导电区和精密定位区往往需要不同处理方式，否则会影响复合连接强度和装配精度。

FAQ

碳纤维手臂为什么需要铝合金预埋件？

碳纤维适合做轻量化主体，但螺纹、法兰、轴承和高扭矩连接通常需要金属预埋件承担定位和力传递。

预埋件加工最关键的尺寸是什么？

常见关键尺寸包括外圆、定位台阶、端面垂直度、螺纹、孔位置度和胶接结构尺寸，具体取决于装配方式。

胶接区为什么要做滚花或沟槽？

滚花、沟槽、倒扣和粗化面可以增加胶接面积和机械咬合，有助于提升抗拉脱和抗扭能力。

铝合金预埋件选6061还是7075？

6061综合加工和阳极适配性好，7075强度更高。需要结合载荷、重量、胶接方式和表面处理要求选择。

莱图加能做碳纤维手臂预埋件小批量加工吗？

可以。莱图加可提供铝合金预埋件CNC加工、5轴加工、螺纹检测、表面处理建议和三坐标检测记录。

总结

碳纤维手臂用铝合金预埋件精密加工，核心不是单个铝件做得多漂亮，而是让预埋件、碳纤维本体和后续螺纹连接形成稳定复合界面。外圆、台阶、螺纹、止口、滚花或倒扣结构都要服务胶接强度、定位精度和可装配性。莱图加可结合Al7075/6061加工、5轴加工、螺纹检测、表面粗化和三坐标报告，为碳纤维机器人手臂项目提供小批量稳定打样。
