很多工程师对EDM（电火花加工）的认知停留在"有些零件CNC做不了就用电火花"这个层面，但不清楚EDM具体能做什么、精度如何、什么情况下必须用、什么情况下用CNC更好。
把这两种工艺的能力边界说清楚，工程师在设计阶段就能做出正确的工艺规划，而不是做到一半才发现CNC做不了要改工艺路线。
一、EDM的基本原理和两种主要形式
EDM（Electrical Discharge Machining，电火花加工）的原理：
工具电极和工件之间施加脉冲电压，在极小间隙（0.01—0.5mm）内产生局部放电，瞬间高温（8000—12000℃）使工件材料熔化蒸发，逐渐去除材料形成所需形状。
EDM有两种主要形式：
线切割（WEDM，Wire Electrical Discharge Machining）：
以铜线或钼丝为电极，沿编程轨迹切割工件，适合加工通孔轮廓、薄片、复杂二维截面。
慢走丝线切割：铜线单向走丝，精度±0.002—0.005mm，Ra0.2—0.8μm，国内精密模具和精密零件常用
快走丝线切割：钼丝往返走丝，精度±0.01—0.02mm，Ra1.6—3.2μm，精度低于慢走丝，成本也低

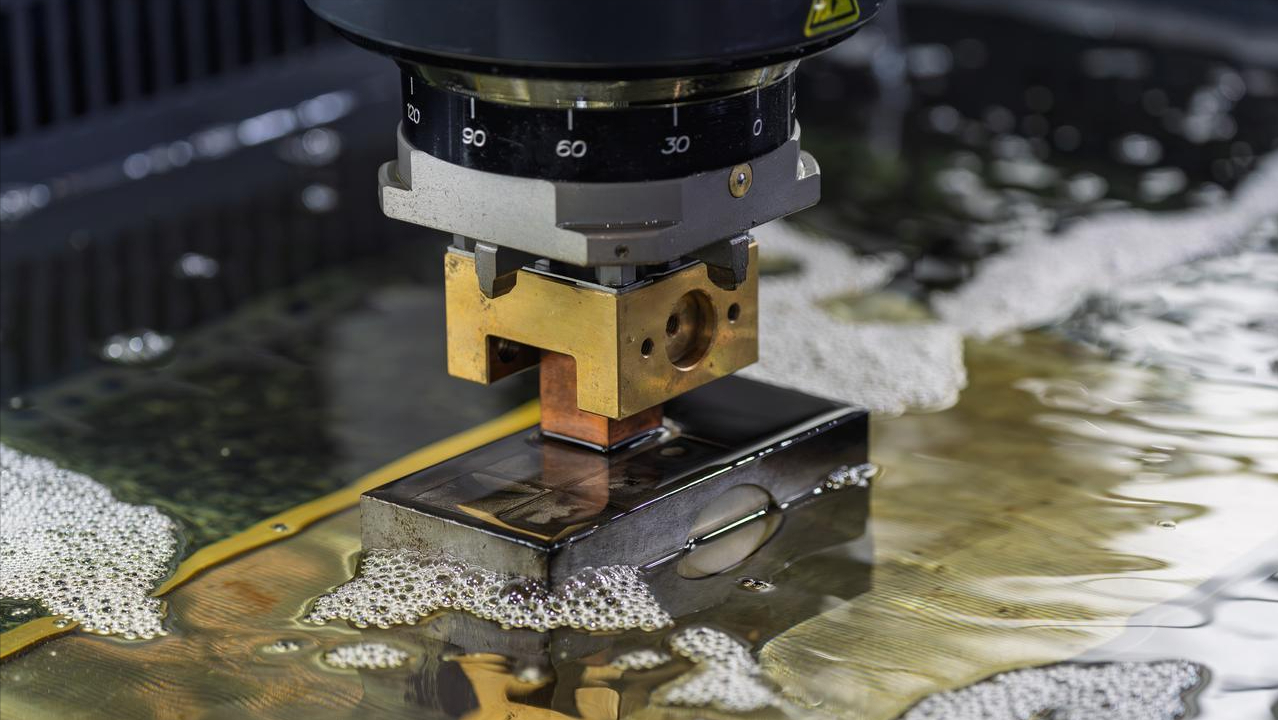

电火花成型机（Sinker EDM）：
以铜或石墨电极为工具，电极形状即为加工出的型腔形状，适合加工封闭型腔（不通孔）、复杂三维型腔。
精度：±0.005—0.010mm，Ra0.4—1.6μm（精加工）
典型应用：注塑模具型腔、精密模具型孔、深槽内部圆角
二、EDM的核心优势——CNC做不到的地方
优势一：硬质材料加工不受限
CNC加工的核心限制是刀具硬度必须高于工件硬度——钢材淬火后硬度HRC58—62，已经接近硬质合金刀具的硬度上限，CNC加工极慢且刀具磨损极快，对于HRC60以上的硬质材料（淬火钢、硬质合金）CNC基本无能为力。
EDM完全不受工件硬度限制——放电去除材料不靠机械力，而是靠热蒸发，HRC60的淬火钢、HRC90的硬质合金、陶瓷，都可以用EDM加工，精度和软材料一样。
直接应用：
精密模具零件（淬火后EDM加工型腔）——模具钢淬火后CNC做不了，EDM是唯一选择
硬质合金精密件——冲压模具的凸模、凹模、精密量具
陶瓷零件精密特征——氧化铝、氮化硅陶瓷件的精密孔型
优势二：内尖角（清角）只有EDM能做
铣刀是圆形截面，铣削出来的内角有最小圆角半径（等于铣刀半径），无法加工真正的直角内角。
对于需要配合平面的内直角（如精密型孔、模具插穿角），CNC无法消除内圆角，必须用线切割或电极放电来清角。
典型场合：
精密型孔（矩形、异形截面的通孔）：线切割直接切出，内角可以做到R0.02mm以内
注塑模具和冲压模具的尖锐插穿角：CNC做完留圆角，EDM清角
优势三：微细复杂特征
小直径铣刀（φ0.3mm以下）在CNC上加工时，切削力引起的偏转和折断风险极高，深度受限。
EDM的工具电极可以做到任何形状，放电间隙极小（0.01—0.05mm），可以加工CNC刀具无法进入的微细特征：
小模数齿轮的齿槽（模数<0.3）
微小通孔（φ0.1mm级别的微孔）
复杂微细型腔
三、EDM的局限——CNC比EDM更好的地方
加工速度：
CNC铣削的材料去除率远高于EDM。同样去除1cm³铝合金，CNC可能需要几分钟，EDM需要几小时。对于大量材料去除，CNC效率优势压倒性。
适用材料：
EDM只能加工导电材料（金属、导电陶瓷）；非导电材料（工程塑料、普通陶瓷）无法用EDM。
三维复杂曲面：
电火花成型机加工三维曲面，需要为每个形状制作专用电极，成本高、周期长。五轴CNC可以直接铣出三维曲面，更灵活。
表面质量：
EDM加工后表面有放电熔蚀层（重铸层），厚度约2—20μm，表面有微裂纹，在要求极高的疲劳件上需要后续研磨去除。CNC精加工表面没有这个问题。
四、CNC和EDM的协同——最常见的组合方案
精密零件加工里，CNC和EDM是互补关系而非替代关系，最高效的工艺路线往往是两者结合：
方案一：CNC粗加工 + 线切割精加工型孔
典型场景：精密冲压模具凹模
CNC铣削去除大量余量，留0.1—0.2mm单边余量 → 线切割按最终尺寸切割型孔轮廓 → 钳工研配
优势：CNC完成大部分材料去除（效率高），线切割完成高精度轮廓（精度好），两者分工明确。
方案二：CNC加工外形 + 电火花清角
典型场景：注塑模具型腔
CNC加工型腔主体形状（外形、曲面、大部分细节）→ 电火花清理CNC无法到达的内角（用小电极放电去除圆角余量）
优势：CNC速度快，电火花只处理CNC能力之外的部分，综合效率最高。
方案三：CNC加工到淬火前尺寸 + 淬火 + EDM精修
典型场景：精密量具、硬质合金精密件
CNC加工到接近最终尺寸（留EDM余量0.1—0.3mm）→ 热处理（淬火、渗氮等）→ EDM精加工到最终尺寸
优势：热处理后尺寸稳定，EDM在最终硬度状态下加工，精度更可靠。
方案四：全CNC + 线切割补充特征
典型场景：精密零件上有一两个异形通孔特征
CNC完成所有其他特征 → 线切割完成无法铣削的异形型孔（如键槽异形截面、窄槽内角）
▌ 五、工艺选择判断逻辑
需要加工的是通孔/通槽轮廓（二维截面）？
→ 是 → 线切割（精度高，效率高于成型机）
→ 否 → 继续
工件材料是淬火钢/硬质合金（HRC>55）？
→ 是 → EDM（成型机或线切割，CNC无能为力）
→ 否 → 继续
有内尖角（无法用铣刀到达的直角内角）？
→ 是 → 电火花清角或线切割
→ 否 → 继续
特征是三维曲面或大量材料去除？
→ 是 → CNC（效率高，灵活）
→ 否 → 根据精度要求和材料选择CNC或EDM
