血液分析仪采样针导向块是实验室诊断设备中常见的运动导向类零配件。它通常用于限制采样针上下运动位置，保证针尖进入试管、试剂杯或清洗位时不偏摆。零件结构看起来像一个小型塑料块，却包含导向套孔、V形定位槽、安装孔、侧向避让孔、金属衬套和配合台阶。若导向套孔与安装基准不垂直，采样针容易刮擦；若V形槽角度或位置不准，样本容器定位会偏移；若孔口毛刺未处理，长期运行后可能产生颗粒污染。
材料方面，导向块常用 POM、PEEK、PTFE 或铝合金，导向套可选不锈钢、铜套或耐磨工程塑料。POM 成本适中、摩擦性能好，适合多数样机和批量件；PEEK 更耐温、尺寸稳定性更好；不锈钢衬套则适合需要更高耐磨性的导向孔。加工前应确认采样针直径、允许间隙、衬套压装方式、清洗液兼容性和是否需要白色外观。

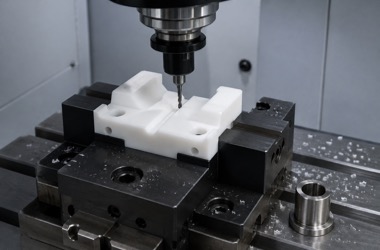

加工导向块时，首先要建立安装底面和定位孔基准，再加工导向套孔和V形槽。塑料材料切削时容易因夹紧力产生变形，尤其是薄壁孔边和长槽区域，夹具要提供均匀支撑。V形槽加工应保证角度、槽底位置和边缘光顺，避免样本管定位时出现点接触不稳定。若金属衬套需要压入，压装前孔径和垂直度要控制，压装后还要检查衬套内孔是否缩口。

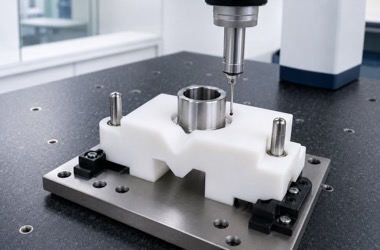

检测方面，采样针导向块应重点检查导向孔位置、孔垂直度、衬套内径、V形槽角度、安装孔孔距和配合面平面度。普通外形尺寸合格并不代表导向功能稳定，最好结合采样针或检具做插入顺畅性验证。对诊断设备用零件，去毛刺和清洁也很重要，尤其是导向孔、V槽边缘和侧向孔交界处，不能残留塑料屑或尖角。
来图加工承接血液分析仪、化学发光、免疫分析、生化分析等设备零配件时，会根据客户图纸确认材料、孔位公差、导向间隙、嵌件要求和检测方式。样机阶段可先加工少量用于装配试验，批量阶段则建议固定衬套来源、压装工艺和检验标准，让导向手感与孔位一致性更稳定。
FQA
问：采样针导向块加工最关键的尺寸是什么？
答：关键是导向孔位置、孔垂直度、衬套内径、V形槽位置和安装孔孔距。
问：导向块用 POM 还是 PEEK 更好？
答：POM 成本适中、摩擦性能好；PEEK 尺寸稳定性和耐温性更好，应按使用环境选择。
问：衬套压装后为什么要复检？
答：压装可能导致内孔缩口或位置轻微变化，复检能确认采样针运动是否顺畅。
问：V形槽加工要注意什么？
答：要控制槽角、槽底位置、边缘毛刺和表面光顺度，避免样本容器定位不稳。
问：只有样品能加工吗？
答：可以先测绘样品，但建议提供采样针直径和装配关系，便于确认导向间隙。
问：可以提供检测记录吗？
答：可以按图纸要求提供重点尺寸检测，尤其是导向孔、V槽和安装孔位。
