MRI线圈PEEK绝缘支架是医疗影像设备中常见的非金属精密零配件。它通常承担线圈模块支撑、绝缘隔离、定位安装和线缆避让功能，结构上会出现大圆环、薄壁筋位、轻量化窗口、沉头孔、定位销孔和局部弧形槽。PEEK 材料强度高、耐温性好、绝缘性能稳定，但加工时如果装夹方式不合适，薄壁区域会出现回弹；如果刀具不锋利，孔口和筋位边缘会出现毛刺或发白。因此这类零件不能只按普通塑料件处理，而要按医疗影像结构件的基准和稳定性要求来做。

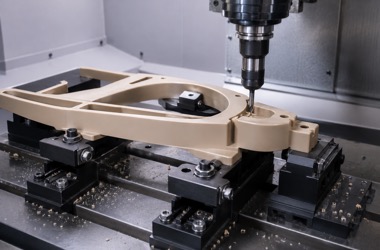

加工前应先确认材料牌号、板棒材方向、是否需要绝缘测试、是否接触胶粘或清洗环境。PEEK 虽然尺寸稳定性优于许多普通工程塑料，但大开窗和薄筋结构仍容易受内应力影响。来图加工在评审这类支架时，会优先判断主基准面、线圈安装圆孔和定位孔之间的关系，再确定粗加工余量和翻面顺序。对薄壁筋位，建议分层去料、对称加工，并减少局部长时间停刀，避免热量集中造成变形。
孔位和圆环开口是 MRI 线圈支架的重点。定位销孔要尽量与安装基准在稳定装夹状态下完成，沉头孔深度要控制一致，否则装配后可能出现局部垫高。大型圆环内壁应关注圆度和边缘毛刺，线缆避让槽则要保证过渡圆滑，避免刮伤线缆护套。PEEK 零件去毛刺不能简单用大力刮削，过度处理会破坏边缘尺寸和外观，应采用刀具精修、细砂处理或手工轻修结合。

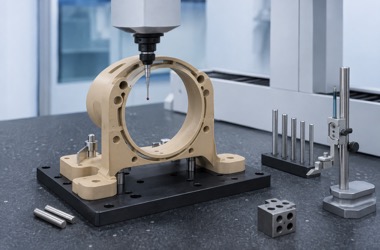

检测方面，PEEK 绝缘支架不建议只量外形尺寸，还要检查圆环直径、孔距、筋位厚度、基准面平面度、窗口边缘和线缆槽圆角。若客户要求医疗设备装配一致性，可提供三坐标检测或重点尺寸记录。对于装配样机阶段，建议同步提供线圈外形、连接器位置和安装螺钉规格，这样可以提前判断支架是否有干涉风险。
来图加工可承接 PEEK、POM、尼龙、铝合金、不锈钢等医疗器械零配件小批量加工。对于 MRI 线圈支架这类绝缘结构件，我们会在报价阶段确认材料、数量、公差、外观面、检测报告和清洁包装要求，帮助客户把样件加工、装配验证和后续批量衔接起来。
FQA
问：PEEK 绝缘支架加工最容易出现什么问题？
答：常见问题是薄壁回弹、孔口毛刺、筋位变形、圆环尺寸漂移和装配孔深度不一致。
问：MRI线圈支架为什么常选 PEEK？
答：PEEK 绝缘性能好、耐温性高、强度较好，适合医疗影像设备中的绝缘支撑结构。
问：PEEK 件能做小批量试制吗？
答：可以，CNC 加工适合样机和小批量阶段，便于快速验证结构和装配。
问：薄壁筋位怎么减少变形？
答：可通过对称走刀、分粗精加工、控制夹紧力和减少热量集中来降低变形。
问：PEEK 支架需要表面处理吗？
答：通常不需要金属类表面处理，但要做好去毛刺、清洁和外观保护。
问：只有三维模型能报价吗？
答：可以初步评估，但建议补充二维图纸，明确孔位、公差、外观面和检测要求。
