直接答案：因瓦合金解决的是温漂问题
光学仪器使用因瓦合金，主要是因为Invar 36在常温附近具有很低的热膨胀特性。镜筒、镜座、光路支架和传感器安装结构一旦随温度变化发生微小伸缩，就可能造成光轴偏移、焦距变化或成像稳定性下降。因瓦合金的价值，就是在温度波动中尽量保持结构尺寸稳定。
但因瓦合金不是“低膨胀就好加工”。它的切削手感和铝合金完全不同，刀具磨损、表面质量、内应力释放和检测环境都会影响最终精度。莱图加在光学仪器零件加工中，会把材料特性、形位公差和装配基准放在同一套工艺里评估。
Invar 36加工难点表
Invar 36光学结构件加工控制表
| 难点 | 影响 | 工艺建议 | 检测重点 |
|---|---|---|---|
| 低热膨胀 | 适合温漂敏感结构，但检测环境要稳定 | 明确工作温度和验收温度 | 孔距、同轴度和基准面 |
| 切削粘性 | 刀具磨损、表面拖痕、毛刺 | 使用锋利刀具，稳定进给和冷却 | 表面粗糙度、孔口毛刺 |
| 应力释放 | 薄壁或高去料量后变形 | 粗精分离，必要时做稳定化处理 | 自由状态形位公差 |
| 加工效率 | 切削速度不能简单照搬铝合金 | 小切深、多工序、控制热量 | 尺寸一致性和刀具寿命 |
| 表面保护 | 划伤会影响装配和外观 | 工序间保护关键面 | 装配面、光学邻近面和倒角 |
为什么光学结构件更依赖低膨胀材料
在普通机械结构中，几微米到几十微米的热胀冷缩有时可以通过装配间隙吸收；在光学仪器中，镜片、探测器、光路支架和定位面之间的相对位置更敏感。温度变化带来的尺寸漂移，可能直接转化为焦点偏移、光斑偏移或重复定位误差。

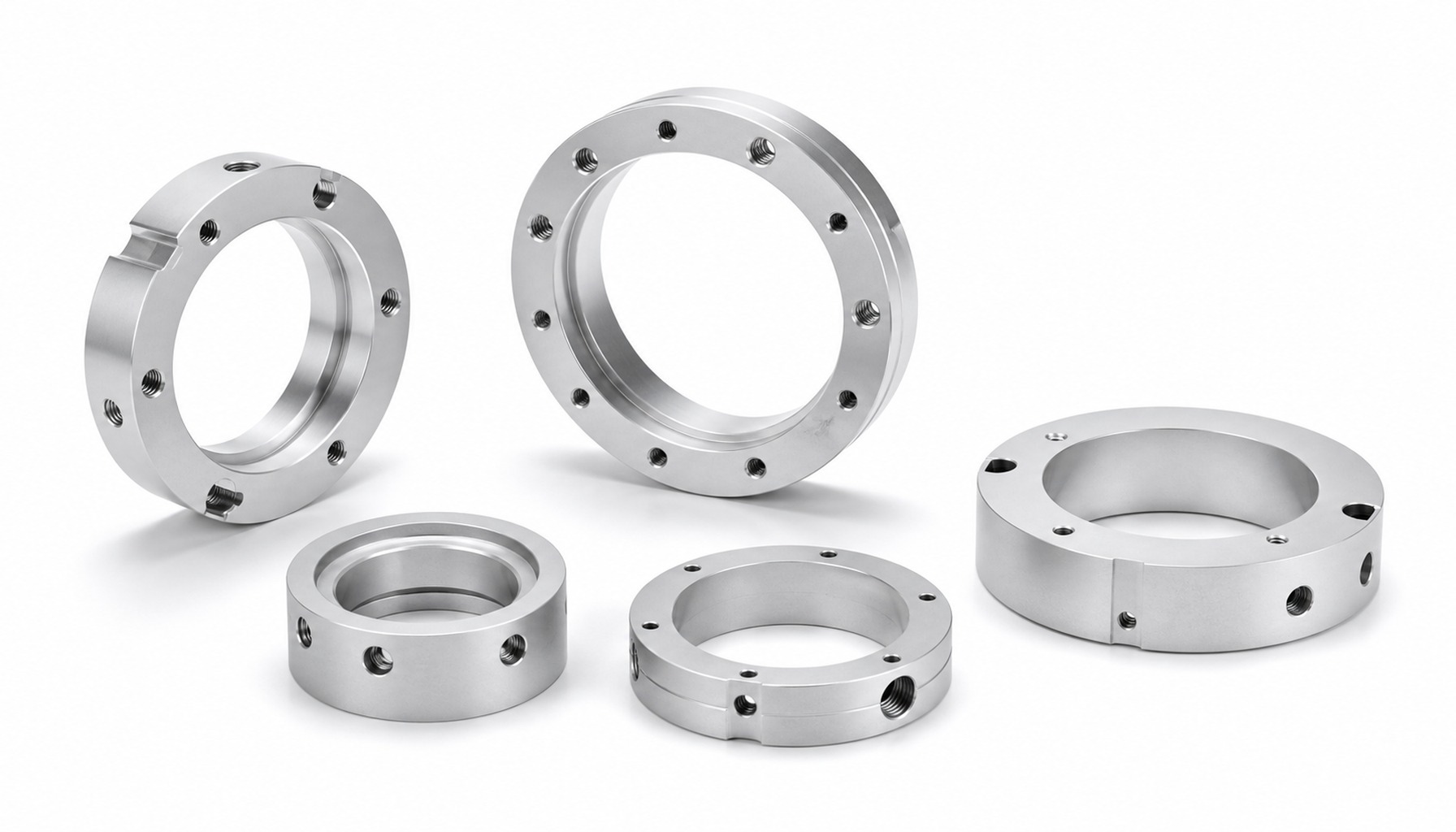

因此，因瓦合金常见于高稳定镜筒、光学平台连接件、精密支架和温度敏感安装座。材料选择的目标不是追求强度最大，而是追求温度变化下的位置稳定。
Invar 36精密加工要注意什么
- 不要直接套用铝合金参数，因瓦合金加工需要更重视刀具锋利度和排屑。
- 高去料量结构要安排粗精分离，避免一次加工到位后尺寸慢慢释放。
- 关键孔和端面要明确形位公差，例如同轴度、垂直度和平面度。
- 检测时要关注环境温度，避免加工车间温差导致读数不稳定。
- 工序间保护装配面和光学邻近面，减少划伤和二次毛刺。
莱图加的工艺实证

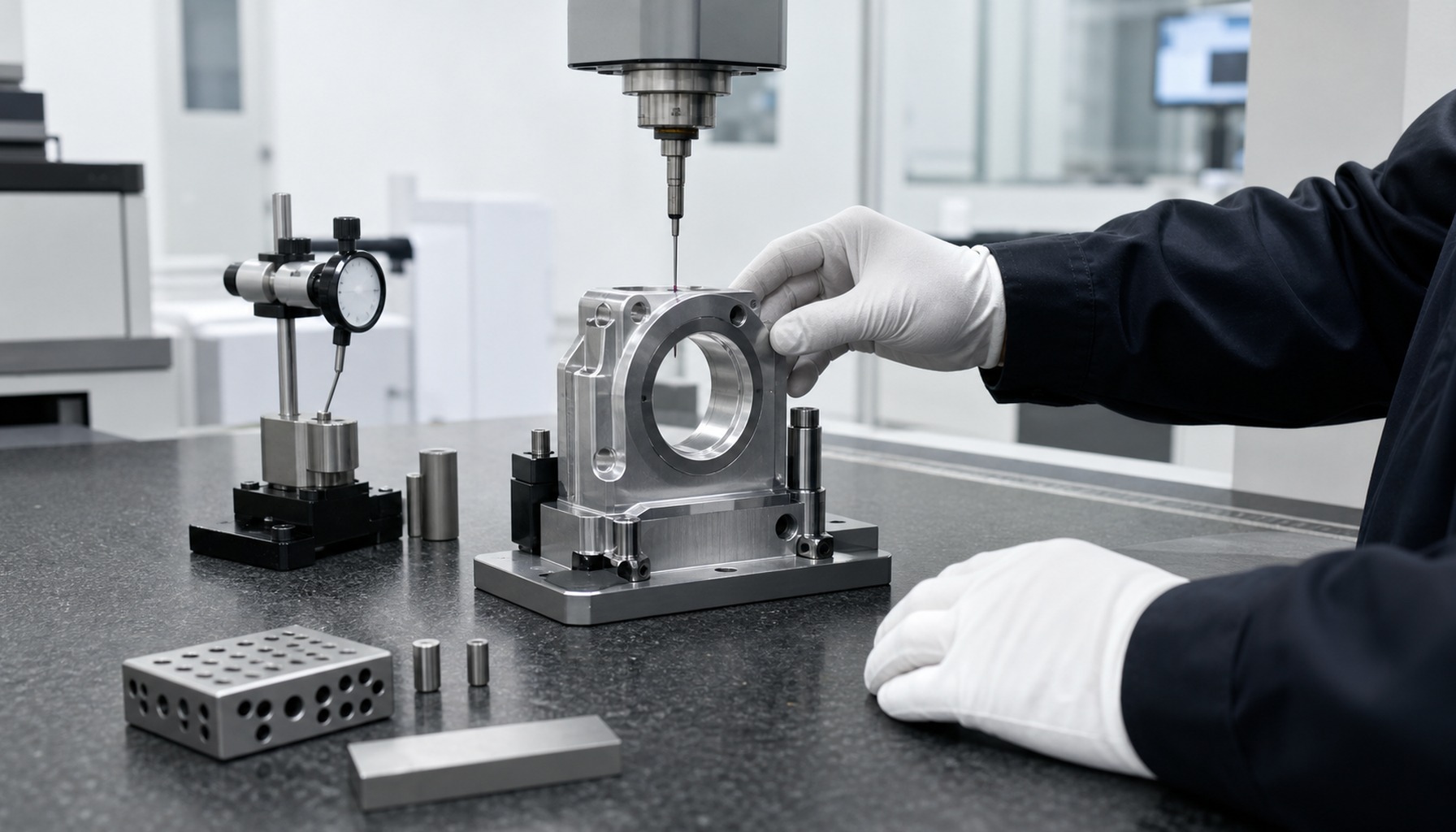

据了解，莱图加在处理某款Invar 36光学支架时，将粗加工、稳定化处理、精加工和三坐标检测分开安排，并对关键安装面进行工序间保护，降低了后续装配时的基准漂移风险。对于低热膨胀要求明显的光学仪器项目，这类过程控制比单纯写一个尺寸公差更有效。
给研发工程师的建议
如果图纸计划使用Invar 36，建议同步提供工作温度范围、关键光学基准、允许漂移量、形位公差、表面粗糙度和检测环境要求。对于小批量光学结构件，寻找具备特种材料加工经验、检测记录和工艺沟通能力的供应商，能减少材料选对但加工失控的风险。
常见误区
第一，以为因瓦合金只要材料买对就稳定。加工应力和检测环境同样会影响最终尺寸。
第二，只写尺寸公差，不写形位关系。光学结构件更关注相对位置稳定。
第三，把Invar 36当成普通不锈钢加工。它的切削、热量和刀具寿命都需要单独评估。
FAQ
Invar 36为什么适合光学仪器？
因为它在常温附近热膨胀很低，可减少温度变化带来的光轴和装配基准漂移。
因瓦合金加工难吗？
难点在切削粘性、刀具磨损、应力释放和检测环境控制，比普通铝合金更考验工艺。
Invar 36一定比铝合金好吗？
不一定。低温漂结构适合Invar 36，轻量化和成本敏感结构仍可能更适合铝合金。
光学因瓦件需要哪些公差？
除尺寸公差外，通常还要关注同轴度、垂直度、平面度、孔距和装配基准。
莱图加能加工Invar 36吗？
莱图加可根据图纸和检测要求评估Invar 36光学结构件的小批量精密加工方案。
总结
光学仪器使用因瓦合金，核心原因是Invar 36在常温附近具有很低的热膨胀特性，适合镜筒、镜座、光路支架等温漂敏感结构。但因瓦合金加工并不轻松，刀具磨损、表面质量、应力释放和检测环境都要控制。莱图加适合承接光学低膨胀结构件的小批量精密加工。
