牙科CBCT设备的旋转机构需要在有限空间内保证稳定扫描，编码器安装环就是其中容易被忽视的关键零件。它通常安装在旋转支架或检测模块附近，用于固定编码器、标尺、传感器或屏蔽件。铝合金安装环看似是一个大圆环，但大直径薄壁、孔阵节圆、内台阶和黑色阳极氧化都会影响最终装配。莱图加在处理此类医疗诊断设备零件时，会优先确认孔阵基准、环件平面度和表面处理要求。
一、零件背景：安装环决定传感器和旋转部件的相对位置
CBCT设备内部的旋转组件对位置重复性要求较高。编码器安装环上的螺纹孔、沉孔、定位缺口和内外圆基准共同决定传感器安装状态。若孔阵节圆偏差较大，编码器安装时会出现局部受力；若内台阶不平，贴合面会产生间隙；若环件加工后翘曲，旋转时可能引起微小跳动。
这类零件通常采用6061或7075铝合金，表面做黑色阳极氧化以提升耐磨和外观一致性。氧化前后的尺寸变化、孔口毛刺和夹具压痕都需要提前规划。特别是大圆环类零件，材料去除后刚性下降，若装夹支撑不足，外圆和孔阵就容易失去稳定关系。
二、加工难点：大直径薄环容易变形，孔阵还要保持节圆一致
安装环的难点不在单个孔，而在整圈孔阵的一致性。孔位既要满足节圆要求，也要与定位缺口、内台阶和外圆保持关系。若多次装夹时基准转换不清晰，孔阵会出现整体偏移。大环件还容易在夹紧、粗加工和氧化后出现轻微变形，因此加工路线必须服务于最终装配状态。
黑色阳极氧化也是关键。氧化层会影响孔径、沉孔边缘和配合台阶，若前加工毛刺处理不彻底，氧化后毛刺更明显，也会影响装配触感。外观面一旦有划伤，黑色表面会更容易被客户发现。因此加工、去毛刺、氧化前清洗和包装要作为一条连续工艺链处理。
三、工艺方案：环件先释放应力，再统一坐标加工孔阵

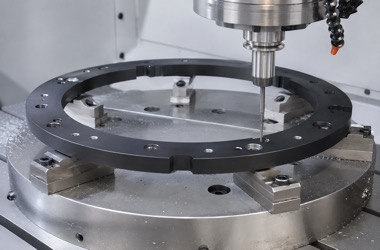

莱图加加工类似安装环时，通常会先进行粗加工和应力释放，保留精加工余量，再采用大平面支撑或专用环形夹具进行精加工。内外圆、端面和关键台阶应尽量在稳定装夹下完成，孔阵则以统一坐标加工，避免局部重新找正。对沉孔和小螺纹孔，孔口倒角要均匀，螺纹深度要与客户螺钉长度匹配。
若需黑色阳极氧化，前期应确认哪些位置是功能配合面，哪些位置允许膜厚变化。对精密配合孔，可根据图纸要求预留膜厚补偿或采取后加工方案。氧化后还要复查关键孔、外观和边缘状态，避免因为表面处理让原本合格的零件在装配端变得不好用。
四、检测重点：节圆、平面度和氧化后状态都要验

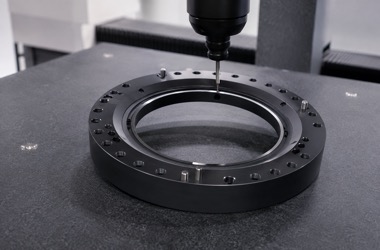

安装环检测建议覆盖内外圆、孔阵节圆、沉孔深度、定位缺口、端面平面度和表面状态。三坐标适合检查孔阵和内外圆关系，平台或高度仪可辅助确认平面度，螺纹规和塞规用于复核小孔。黑色氧化后还应检查膜层外观、色差、划伤和孔口残留。
对于研发样件，建议客户在首件阶段把安装环放入实际旋转组件进行试装，检查孔位对齐、传感器间隙和转动干涉。单独尺寸合格并不代表装配一定顺利，尤其是大环件和薄壁件，实际装配反馈能帮助快速优化结构和公差。
五、小结：大环件加工要从整圈关系看质量
牙科CBCT编码器铝合金安装环属于典型的大直径薄壁医疗设备结构件。它的质量核心是孔阵节圆稳定、内外圆同心、端面贴合、黑色氧化外观一致和装配无干涉。莱图加可按图加工医疗诊断设备用铝合金环件、支架、安装板和传感器座，支持打样、小批量和检测配合。
FQA
问：CBCT安装环为什么要控制孔阵节圆？
答：孔阵节圆影响编码器和传感器安装位置，偏差过大会导致装配受力或位置偏移。
问：大直径铝环加工为什么容易翘曲？
答：环件去料后刚性下降，材料应力和装夹力释放后容易产生轻微变形。
问：黑色阳极氧化会影响尺寸吗？
答：会对孔径、台阶和螺纹产生一定影响，精密配合位置应提前评估膜厚补偿。
问：薄环件检测主要看哪些项目？
答：主要看内外圆、孔阵节圆、端面平面度、定位缺口、沉孔深度和氧化后外观。
问：安装环可以先氧化再精加工吗？
答：部分精密配合面可以氧化后精修，但要结合外观、耐腐蚀和导电要求确认。
问：莱图加能做牙科设备相关零件吗？
答：可以加工牙科CBCT、扫描设备、检测仪器中的安装环、支架、底板和定位件。
