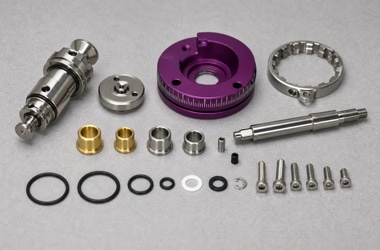

麻醉机蒸发器调节机构通常由计量阀芯、阀座、微孔节流件、旋钮轴、凸轮、定位环和密封件组成。它既要完成稳定的机械调节，又要让旋钮在不同档位保持清晰、均匀的操作反馈。若阀芯与阀座不同轴、微孔边缘存在毛刺、凸轮曲线波动或定位槽节距不一致，装配后可能出现转矩忽大忽小、回差增加或流量重复性下降。因此，这类零件应围绕气路、运动副和人机操作三条功能链同步制定工艺。
一、阀芯与阀座先保证共同轴线

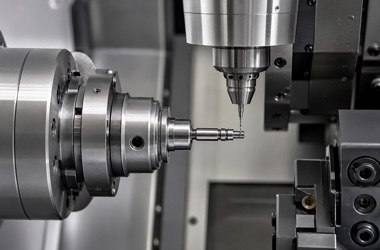

阀芯外圆、密封锥面、轴颈和端部连接特征尽量采用一次装夹完成，避免二次定位把偏心带入密封副。阀座内孔、端面止口和安装外圆也要使用统一基准。材料可根据耐腐蚀、磨损和清洁要求选用不锈钢、铜合金或经过处理的铝合金。精加工阶段除尺寸公差外，还应控制圆度、圆柱度、端面垂直度和粗糙度。密封面不能依靠过度抛光掩盖形状误差，必要时采用研磨或配对检测。
二、微孔加工重点是孔径、毛刺和一致性
节流微孔的实际流量受孔径、孔长、入口圆角和内壁状态共同影响。加工前应明确微钻、激光、电火花或精密冲孔的适用范围，并为刀具磨损建立更换规则。孔口毛刺需要在显微镜下确认，交叉孔内部不能残留翻边。单纯使用通针只能判断是否堵塞，无法完整代表有效孔径和流量，因此样件阶段宜把影像尺寸、显微观察与规定条件下的流量测试关联起来。
三、凸轮和定位环决定旋钮手感
旋钮凸轮的轮廓误差会改变阀芯位移曲线，定位环的槽深、节距、圆角和弹簧预紧则影响档位清晰度。加工时应以旋转中心为基准测量轮廓，避免只检局部坐标。阳极氧化、镀层或热处理可能改变槽宽和表面摩擦，需要预留处理量并在处理后复检。装配应使用受控扭矩，润滑剂的种类和用量也要固定，否则同批零件仍会表现出不同手感。
四、检测从尺寸延伸到功能

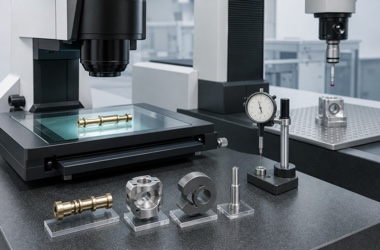

圆度仪、轮廓仪和三坐标可验证阀芯阀座及凸轮几何，影像仪适合微孔入口和定位槽，气密工装可检查密封副。总成还应记录起动转矩、各档位峰值转矩、回差、重复定位和循环后的磨损变化。批量生产建议保存材料炉批、刀具寿命、表面处理批次、关键尺寸和功能测试数据，使异常能够追溯到具体工序，而不是依靠装配人员反复调整。
FQA：麻醉机蒸发器调节阀零件常见问答
Q1：微孔尺寸合格就能保证流量一致吗？
A：不能完全保证。孔长、入口形状、内壁粗糙度和残余毛刺也会影响流量，应结合规定介质和压差进行功能验证。
Q2：阀芯阀座可以分别加工后随机装配吗？
A：需看公差能力。高要求项目可采用分组选配或配对研磨，并保留配对编号。
Q3：旋钮手感为什么会有批次差异？
A：常见原因包括凸轮轮廓、定位槽、弹簧力、表面处理摩擦和润滑量波动，应使用转矩曲线而非主观手感验收。
Q4：不锈钢阀芯加工如何避免拉伤？
A：选用锋利刀具、稳定冷却和合理切削参数，精加工前控制余量，并避免已加工密封面在周转中碰伤。
Q5：表面处理后哪些尺寸必须复检？
A：阀芯外圆、阀座孔、定位槽、轴承配合位及密封相关端面应按功能重要度复检。
Q6：小批量试制需要提供哪些资料？
A：建议提供二维图、三维模型、材料与处理要求、关键基准、配合关系、测试条件和预计批量。
