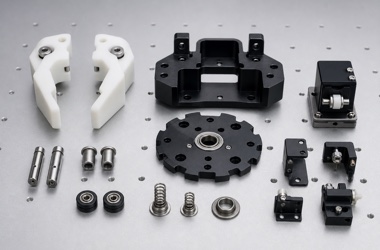

全自动血培养仪需要在上样、转运、分度和检测工位之间可靠搬运培养瓶。瓶体夹持机构通常由成对夹爪、夹爪座、转轴、耐磨衬套、滚轮、弹簧座、分度轮毂和传感器支架组成。夹爪轮廓不对称、转轴孔不同轴、弹簧预紧波动或分度盘孔距偏差，都可能造成瓶体偏心、夹持力不均、放置不到位或循环磨损加快。因此，零件加工需要同时满足几何精度、材料稳定性和抓取功能。
一、夹爪轮廓要与瓶体接触方式匹配
夹爪常使用POM、PEEK或其他耐磨工程塑料，以降低重量和碰伤风险。加工前应明确实际接触区域、瓶径公差、软垫或滚轮结构以及允许夹持力。左右夹爪建议采用同一批材料、同一套程序和镜像基准加工，关键圆弧可通过影像测量或轮廓扫描比较。夹爪边缘需要去毛刺和均匀倒圆，但不能随意手工打磨功能轮廓，否则左右接触点会发生变化。
二、工程塑料加工需控制热与应力

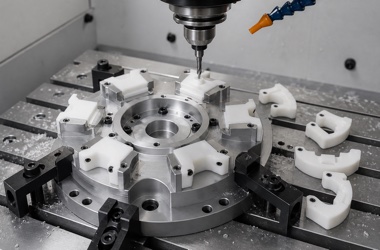

POM等材料导热和刚性与金属不同，过大的夹紧力、钝化刀具或连续重切削会引起变形。宜使用锋利刀具、轻切削和充分排屑，并在加工与检测环境中保持温度稳定。薄壁或开口夹爪可采用大面积软夹具，完成后静置再复测。若夹爪内嵌金属轴套，应评估压装过盈造成的孔径变化和局部开裂风险，必要时压装后完成最终尺寸。
三、转轴与分度轮毂决定重复定位
夹爪转轴孔应控制孔径、孔距、平行度和端面关系，销轴关注圆柱度、表面硬度与粗糙度。间隙过小会让夹爪回位迟缓，过大则产生晃动和定位噪声。分度轮毂的中心孔、安装端面、槽位或孔位应在统一基准下加工，保证各工位角度一致。传感器支架虽然受力较小，但孔位和折弯或铣削基准偏差会造成检测触发位置变化，同样需要纳入尺寸链。
四、用夹持力曲线验证装配结果

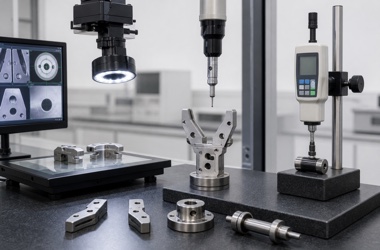

影像仪适合检查夹爪轮廓和孔距，三坐标用于夹爪座、轮毂和支架，粗糙度仪与硬度检测用于金属轴销。总成测试应使用标准瓶或模拟规，记录左右接触同步性、最大夹持力、保持力、释放间隙、重复放置偏差和循环后的磨损。弹簧可按实测力值分组，夹爪与轴套也可按孔轴尺寸选配，使装配性能由可测数据控制。
FQA：血培养仪培养瓶夹持零件常见问答
Q1：POM夹爪为什么松夹后尺寸会变化？
A：材料弹性、切削热和夹紧应力会导致回弹，应使用软夹具、轻切削，并在稳定环境中放置后复测。
Q2：左右夹爪需要配对编号吗？
A：高重复性项目建议配对加工和编号，可减少轮廓、孔距及材料批次差异。
Q3：夹持力主要由弹簧决定吗？
A：弹簧是重要因素，但转轴摩擦、夹爪力臂、接触轮廓和装配间隙也会改变实际夹持力。
Q4：压装轴套后为什么夹爪转动变紧？
A：过盈会使轴套内孔收缩或失圆，需要控制压装量并在实际装配状态下复检，必要时压装后精加工。
Q5：分度轮毂要检测哪些项目？
A：重点检查中心孔、端面跳动、各槽位角度、孔距及安装面的垂直度，并进行实际分度重复性测试。
Q6：样件如何做抓取验证？
A：使用尺寸上下限的标准瓶或模拟规，测试抓取、保持、转运、释放和多次循环后的夹持力与位置偏差。
