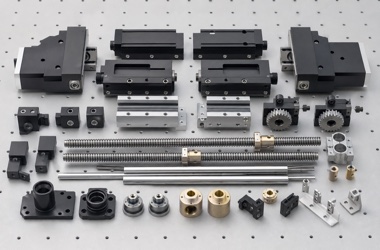

医用X射线限束器通过成对叶片改变射线野尺寸，其传动系统通常包含叶片载架、直线滑块、导向轴、丝杆螺母、同步齿轮、轴承座和限位支架。两侧机构需要在较小空间内同步开合，如果滑块导向面不平行、丝杆轴线偏斜、齿轮侧隙不一致或载架受力变形，可能造成开口中心漂移、运动卡顿和重复定位下降。此类零件加工的核心不是单件“做得很精”，而是让左右两组零件共享一致的基准和尺寸链。
一、成对零件使用镜像基准和配套工艺

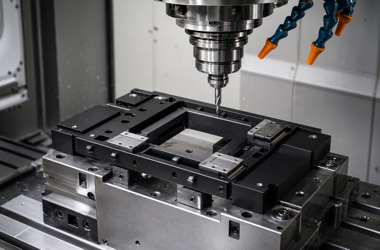

左右叶片载架在结构上往往互为镜像，工艺设计应明确共同安装面、导向面和叶片定位面。可以采用同一套夹具、同一把关键刀具及相邻加工顺序，降低换刀和基准转换造成的差异。薄壁载架需要对称去除材料，粗加工后安排时效或稳定化，再完成关键导向面和孔系。装夹点应远离薄弱区域，夹紧力要可重复，避免松夹后平面度反弹。
二、导向和丝杆决定开合阻力
导向轴、滑块孔与丝杆支承孔必须保持平行，不能仅按各自尺寸合格判断。长孔可采用精镗、铰削或磨削，并在全行程多个截面测量。丝杆要控制导程、轴颈同轴度和端面跳动，螺母则关注中径、间隙和安装面的垂直度。为减小反向空回可使用预紧或消隙结构，但预紧过大容易增加电机负载和温升，应通过整机运动曲线确定。
三、材料与表面处理要服务于运动副
载架和滑块可采用铝合金减轻惯量，导向轴和丝杆多用不锈钢或合金钢，螺母可选择铜合金或工程塑料。铝件阳极氧化会改变孔槽和导向面的尺寸，需提前补偿膜厚，或对关键配合面遮蔽。叶片安装区域应保持平整并避免尖锐毛刺；螺纹孔、沉孔和细槽要彻底清洁。含重金属屏蔽材料的部件还需按照项目要求进行独立防护和污染控制。
四、检测左右同步而不只测单件

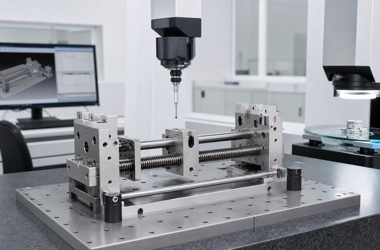

三坐标可测量载架孔系、导向面平行度和安装面位置，影像仪适合薄片轮廓与小孔。丝杆螺母可检测反向间隙和转矩，配套装配后还要记录左右叶片的位移差、开口中心偏移、全行程阻力、限位重复性和循环寿命。批量生产应保留左右配套编号，并对关键尺寸实施趋势统计，避免随机混装放大累积误差。
FQA：X射线限束器叶片传动零件常见问答
Q1：左右载架需要配对加工吗？
A：建议使用统一基准、夹具和加工批次，并保留配套编号，可降低镜像零件之间的尺寸差。
Q2：导向面粗糙度越低运动越好吗？
A：不一定。平行度、直线度、配合间隙和润滑同样重要，过度抛光还可能改变有效尺寸。
Q3：如何控制叶片开口中心不漂移？
A：需要同时控制左右传动比、丝杆导程、安装基准、齿轮侧隙和叶片定位面，并通过对称开合测试验证。
Q4：阳极氧化会影响滑块孔吗？
A：会。膜层会缩小孔径并改变摩擦，应采用尺寸补偿、遮蔽或后精加工。
Q5：丝杆反向间隙如何检测？
A：在规定预载下改变运动方向，用位移传感器或千分表记录输入变化与实际位移差。
Q6：样件验收除尺寸外还要测什么？
A：建议检测全行程阻力、左右位移差、中心偏移、限位重复性、噪声和循环后的间隙变化。
