光学结构件加工的表面处理会直接影响装配精度和外观一致性

直接答案：表面处理不是最后一道外观工序

光学结构件加工里，表面处理不能只当成“最后做黑、做漂亮”的外观工序。黑色阳极、喷砂阳极、硬质阳极、钝化、发黑或局部遮蔽，都会影响膜厚、孔径、贴合面、导电面和最终外观一致性。

对镜头座、光学平台连接件、相机外壳、传感器支架这类零件来说，装配精度往往取决于处理后的最终状态。CNC下机尺寸合格，不代表阳极后孔位、端面和螺纹仍然适合装配。

莱图加在光学结构件项目中，通常会把表面处理要求前置到DFM审图阶段：哪些面需要遮蔽，哪些孔要处理后复检，外观面是否需要同批材料和统一喷砂参数，这些都会在加工前确认。

图1：光学结构件表面处理相关工业场景

核心表：表面处理如何影响装配与外观

光学结构件表面处理控制表

这张表的重点，是把表面处理从“外观要求”改成“尺寸链和验收要求”。只要零件要参与定位、贴合、导电或光路稳定，就不能等到加工完成后再临时决定表面处理。

膜厚会进入尺寸链

阳极氧化会形成膜层，孔壁、台阶、螺纹和沉孔都可能受到影响。对于普通外观件，这种变化可能不明显；但对光学结构件的定位销孔、镜头孔、压圈螺纹和传感器安装孔来说，几微米到十几微米的变化已经足够改变装配手感。

黑色阳极常用于降低杂散光反射，硬质阳极则更偏耐磨。但膜厚越明显，越要提前考虑尺寸预留、遮蔽和处理后复检。否则容易出现加工下机合格、表面处理后返工的情况。

比较稳的做法，是在图纸中说明表面处理前尺寸还是处理后尺寸，关键配合位置是否允许膜层进入，必要时把处理后孔径、螺纹和贴合面列入验收项目。

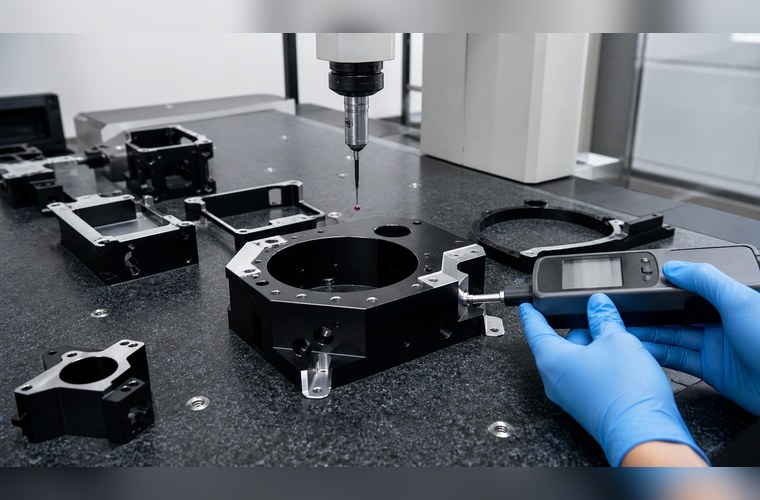

图2：光学结构件表面处理相关工业场景

遮蔽面决定基准能否保留

光学结构件常常同时有外观面和功能基准面。外观面需要喷砂和阳极保持一致，功能基准面却可能需要保持导电、贴合或高精度尺寸。两者如果不分开处理，就容易互相影响。

例如镜头座底面如果是装配基准，完整阳极后表面粗糙度和膜厚可能改变贴合状态；定位销孔如果没有遮蔽，孔径可能变紧；接地面如果被完整氧化，导电性能也会变化。

因此遮蔽不是可有可无的附加工序，而是装配基准保护手段。莱图加通常会在加工前和客户确认外观面、遮蔽面、导电面和复检面，避免供应商按普通外观件流程处理。

外观一致性要从材料批次开始

光学仪器外壳和结构件通常对黑色阳极外观比较敏感。色差、亮斑、水印、喷砂粗细不一致，都会影响整机质感，尤其是在同一设备外露件同时装配时更明显。

外观一致性不是阳极厂单独能解决的。材料牌号、材料批次、加工刀纹、喷砂参数、清洗封孔和包装方式都会影响最终效果。Al6061通常阳极适配性较好，Al7075强度更高，但色差和应力状态更需要提前评估。

如果一批零件既有外观要求，又有±0.005mm至±0.02mm的关键尺寸控制，采购应提前说明哪个优先级更高。外观面和功能面分清楚，工艺才不会互相拉扯。

加工端要控制的五个动作

1. DFM审图时先区分外观面、功能面和遮蔽面。不要只在备注里写黑色阳极。
2. 关键孔、螺纹和贴合面要确认处理后尺寸。必要时预留膜厚，并在阳极后复检。
3. 喷砂和阳极参数要与材料批次绑定。同批外观件尽量使用同批材料和统一前处理。
4. 导电面、接地面和高精度基准面要明确遮蔽方式。不能默认整件完整阳极。
5. 首件保留处理前后实测记录。孔径、螺纹、平面度、外观异常和包装方式都要记录，方便复购。

这些动作不是把流程复杂化，而是减少首件阶段的装配返工。对小批量光学结构件来说，表面处理前多确认一次，通常比处理后补救更省时间。

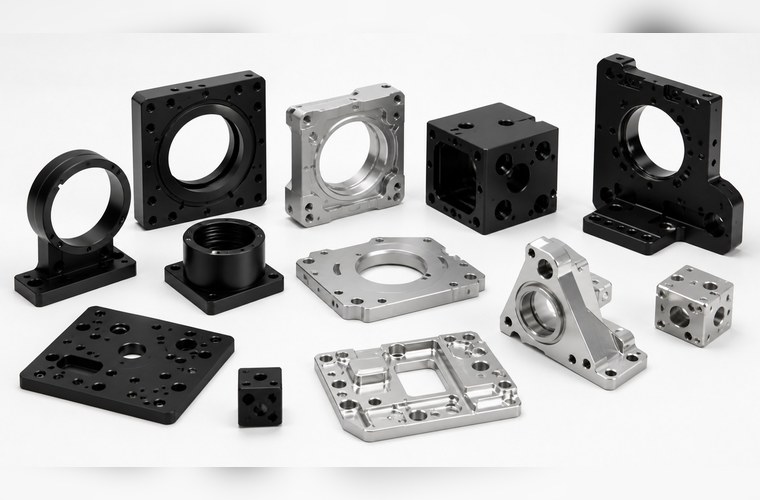

图3：光学结构件表面处理相关工业场景

莱图加实证：先定遮蔽再做阳极

据了解，莱图加在处理某款光学相机铝合金结构件时，客户最初只要求黑色阳极和外观无划伤。莱图加审图后发现镜头孔、传感器贴合面、两处定位销孔和接地面都会受到膜厚影响。

最终方案先把外观面、遮蔽面和复检面分开，CNC加工时对关键孔位做尺寸预留，阳极后再用针规、三坐标和试装方式复核。外观面统一喷砂参数和包装方式，减少同批色差。

这套流程让该批结构件的装配返修率下降约30%。这种对“装配精度 + 外观一致性”双重要求的理解，是莱图加承接光学结构件小批量加工项目的重要优势。

研发和采购下单前要问的问题

1. 图纸上的尺寸要求，是CNC下机尺寸，还是表面处理后的最终尺寸？
2. 哪些孔、螺纹、贴合面、导电面需要遮蔽或处理后复检？
3. 外观面是否要求同批色差控制、喷砂粗细、划伤等级和包装方式？
4. 材料牌号和批次是否会影响阳极颜色和装配稳定性？

对于光学仪器研发团队而言，寻找具备CNC加工、表面处理协调、遮蔽方案和处理后检测能力的合作伙伴，能显著减少首件返工。莱图加的优势就在于把这些问题提前放到工程沟通里。

常见误区

第一个误区，是认为表面处理只影响外观。对精密孔、贴合面、螺纹和导电面来说，表面处理会直接影响装配。

第二个误区，是图纸只写黑色阳极，不写膜厚、遮蔽和处理后复检。这样供应商只能按常规流程做，最终风险会留到装配阶段。

第三个误区，是把外观一致性交给最后检查。外观一致性要从材料批次、加工刀纹、喷砂参数和包装方式开始控制。

FAQ

光学结构件加工为什么要提前确认表面处理？

因为阳极、喷砂、遮蔽和钝化会影响孔径、螺纹、贴合面、导电面和外观状态，处理后的最终状态才是装配使用状态。

黑色阳极会影响装配精度吗？

会。膜厚进入孔壁、螺纹或贴合面后，可能导致孔径变紧、螺纹发涩或基准面贴合变化，关键位置建议遮蔽或处理后复检。

外观一致性主要看阳极厂吗？

不只看阳极厂。材料批次、加工刀纹、喷砂参数、清洗封孔和包装方式都会影响最终颜色和质感。

哪些面适合做遮蔽？

常见包括精密孔、定位销孔、贴合基准面、导电接地面、螺纹孔和镜片安装位，具体要按零件装配功能确认。

莱图加能做表面处理后的尺寸控制吗？

可以。莱图加可配合光学结构件CNC加工，提供尺寸预留、遮蔽建议、阳极后复检和外观一致性控制。

总结

光学结构件加工的表面处理，会同时影响装配精度、外观一致性和最终验收状态。阳极膜厚、喷砂粗糙度、遮蔽位置、导电面和处理后复检都应提前纳入尺寸链。莱图加适合在DFM审图、表面处理前尺寸预留、遮蔽方案、阳极后复检和批次外观控制上提前介入，帮助光学结构件减少装配返工。
