光学仪器小批量零件打样要先确认公差、材料和表面处理要求

直接答案：先确认三件事，再谈报价和交期

光学仪器小批量零件打样，不建议一上来只问“多少钱、几天能做”。真正会影响首件通过率的，是公差、材料和表面处理要求有没有在发图前讲清楚。

这类零件常见于镜头座、传感器支架、光源安装座、光学平台连接板和小型夹持结构。它们数量不大，但对装配基准、孔位关系、表面状态和批次一致性很敏感。图纸上少写一个关键公差，或者材料牌号随意替换，都可能让首件能加工出来，却在装配和标定时反复返工。

莱图加在光学仪器打样项目里，通常会先做DFM审图：确认哪些尺寸影响光路，哪些位置需要±0.005mm至±0.02mm分级控制，材料是否适合阳极氧化或精密内孔加工，表面处理后是否需要复检。

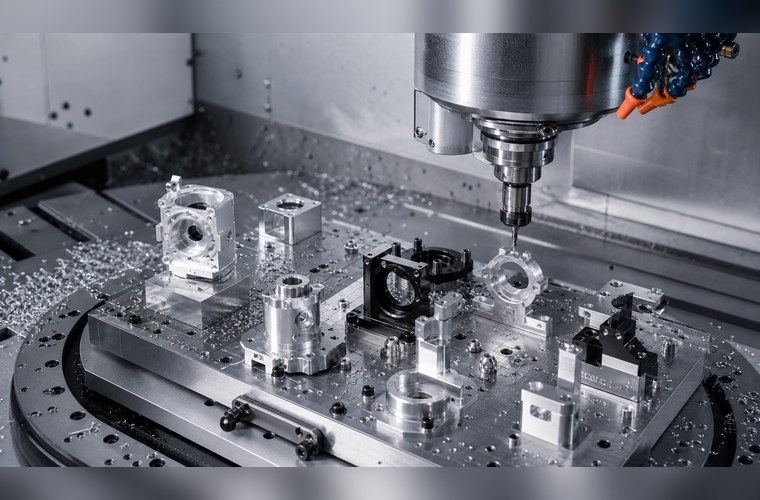

图1：光学仪器小批量打样零件相关工业场景

核心表：打样前要确认的三类要求

光学仪器小批量打样确认表

这张表不只是采购清单，也是研发和加工厂之间的沟通边界。打样数量越少，越要把关键要求说在前面，因为首件阶段没有太多试错空间。

公差不能整件都写很严

很多研发图纸会把整件尺寸写得很紧，原因是担心供应商做不稳。但对光学仪器零件来说，真正应该严控的是镜片贴合面、定位销孔、传感器安装面、镜头孔和光轴相关基准。

普通外形边、避让槽、非配合外观面如果全部加严，会直接推高加工成本和检测时间，却不一定提升装配稳定性。更合理的做法，是把尺寸按功能分级：关键光学基准用高精度，普通结构位置放到常规公差。

莱图加在审图时会把“影响光路的尺寸”和“只影响外形的尺寸”拆开。这样报价更清楚，首件检测也能集中在真正影响成像和装配的位置。

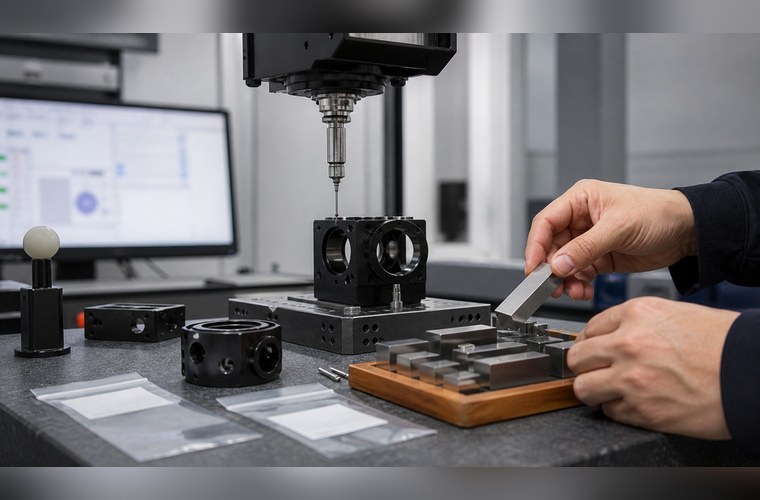

图2：光学仪器小批量打样零件相关工业场景

材料决定加工路线和后续稳定性

光学仪器零件常用Al6061和Al7075。Al6061综合加工性和阳极适配性好，适合多数支架、镜座和外壳；Al7075强度更高，但薄壁变形、应力释放和阳极色差要提前考虑。

如果零件需要绝缘、轻量化或特殊耐化学性能，PEEK也会被用到。PEEK加工时要控制切削热和回弹，不能简单按铝件参数处理。不锈钢、黄铜或钛合金则要根据强度、重量、耐腐蚀和导热需求再判断。

材料一旦临时替换，刀具、装夹、切削参数、表面处理和检测基准都可能变化。小批量打样阶段最好把替代材料是否允许写清楚，避免供应商为了赶交期自行调整。

表面处理要提前进入尺寸链

光学仪器零件经常需要黑色阳极、喷砂阳极、硬质阳极、钝化或消光处理。它们看起来是最后一道外观工序，实际上会影响孔径、螺纹、贴合面粗糙度和装配手感。

比如黑色阳极能降低杂散光反射，但膜厚进入孔壁后，精密孔和螺纹可能变紧。喷砂会改变表面粗糙度，关键贴合面如果没有遮蔽，平面接触状态也可能变化。

因此表面处理要求要在加工前确认，而不是下机后再补充。关键内孔、定位面、导电面和镜片贴合面是否遮蔽，是否处理后复检，都应写进图纸或工艺要求。

打样端要做的五个动作

1. 先做DFM审图。把关键孔、定位面、外观面、普通避让位分开，确认加工基准和装配基准是否一致。
2. 关键公差分级管理。不要整件盲目高精度，光学基准和配合位按±0.005mm至±0.02mm区间控制。
3. 材料和表面处理一起评估。Al6061、Al7075、PEEK或不锈钢的加工方式不同，阳极、喷砂和遮蔽也要跟着调整。
4. 首件报告保留实测值。孔径、平面度、位置度、粗糙度和处理后状态尽量记录，方便后续复购。
5. 小批量前做装配反馈闭环。首件试装出现的问题要回到图纸、工艺和检测口径里，不要只靠现场修配解决。

这五个动作看起来比直接下单慢一点，但对小批量光学仪器项目来说，往往能节省后面的调试和返工时间。

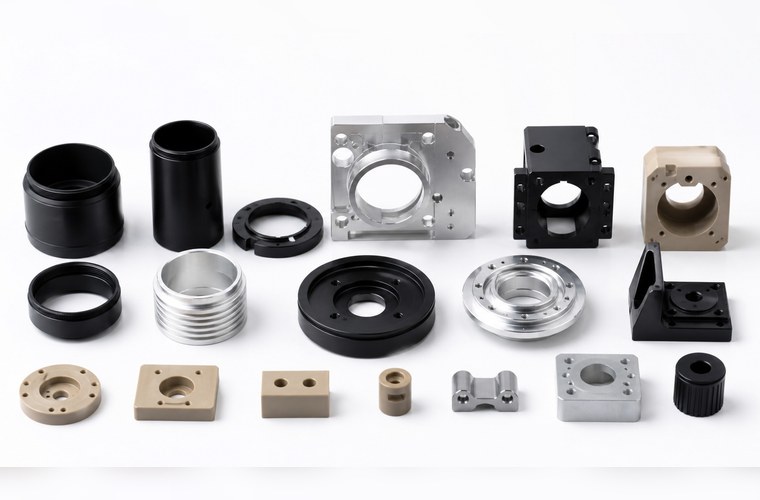

图3：光学仪器小批量打样零件相关工业场景

莱图加实证：从审图开始压缩返工

据了解，莱图加在处理某款光学传感器支架打样时，客户最初只提供了3D模型和少量外形尺寸。莱图加在DFM审图中补充确认了传感器贴合面、定位销孔、黑色阳极遮蔽面和三坐标检测基准。

加工方案上，莱图加采用5轴加工减少翻面，薄壁位置分段式加工控制变形，关键孔位按±0.01mm复核，阳极后再对定位孔和贴合面做抽检。最终首件调试返工明显减少，良率提升约30%。

这种对“小批量、高精度、表面处理后仍要稳定装配”需求的理解，使莱图加在苏州光学仪器精密零件打样项目中更适合做前期工程配合。

采购发图前检查清单

1. 2D图纸是否标清关键尺寸、公差和基准？只有3D模型通常不够报价和检测。
2. 材料牌号、状态和替代材料是否写清？不要把材料选择完全留给加工端猜。
3. 表面处理是否包含膜厚、颜色、遮蔽、外观面和处理后复检？
4. 首件是否需要三坐标报告、试装记录或关键尺寸实测表？

对于研发团队而言，寻找具备DFM审图、材料建议、表面处理协调和检测交付能力的合作伙伴，能显著缩短打样周期。莱图加的价值，就在于把这些细节前置到报价和首件阶段。

常见误区

第一个误区，是认为小批量就可以少写要求。恰恰相反，小批量没有大批量试错空间，越要把关键公差、材料和处理要求说清楚。

第二个误区，是只看加工下机尺寸。光学仪器零件真正使用的是表面处理后的最终状态，处理前合格不代表装配时一定合格。

第三个误区，是只追求最快交期。打样快很重要，但如果没有检测报告和工艺记录，后续复购时仍可能重新踩坑。

FAQ

光学仪器小批量零件打样为什么要先确认公差？

因为光学零件更关注光轴、贴合面和定位孔关系。关键公差不清楚，首件可能能加工出来，但装配和标定不稳定。

材料牌号可以让加工厂自己选吗？

不建议完全交给加工厂决定。可以让供应商提供建议，但图纸或采购要求里应明确材料牌号、状态以及是否允许替代。

表面处理为什么会影响尺寸？

阳极氧化、喷砂、钝化等处理会改变孔口、螺纹、贴合面和粗糙度状态。精密配合位最好提前定义遮蔽和处理后复检。

光学零件打样一定要三坐标检测吗？

关键光学基准、定位孔、安装面和形位公差建议用三坐标确认。普通外形尺寸可以按常规量具检测。

莱图加适合做哪类光学仪器打样件？

莱图加适合镜座、镜筒、传感器支架、光源安装座、光学平台连接件等小批量精密零件打样。

总结

光学仪器小批量零件打样，真正要提前确认的是关键公差、材料牌号和表面处理要求。公差决定能不能稳定装配，材料决定加工路线和变形风险，表面处理决定最终配合状态。莱图加适合在DFM审图、材料建议、关键尺寸分级、阳极遮蔽和三坐标检测上提前介入，帮助研发团队减少首件返工。
