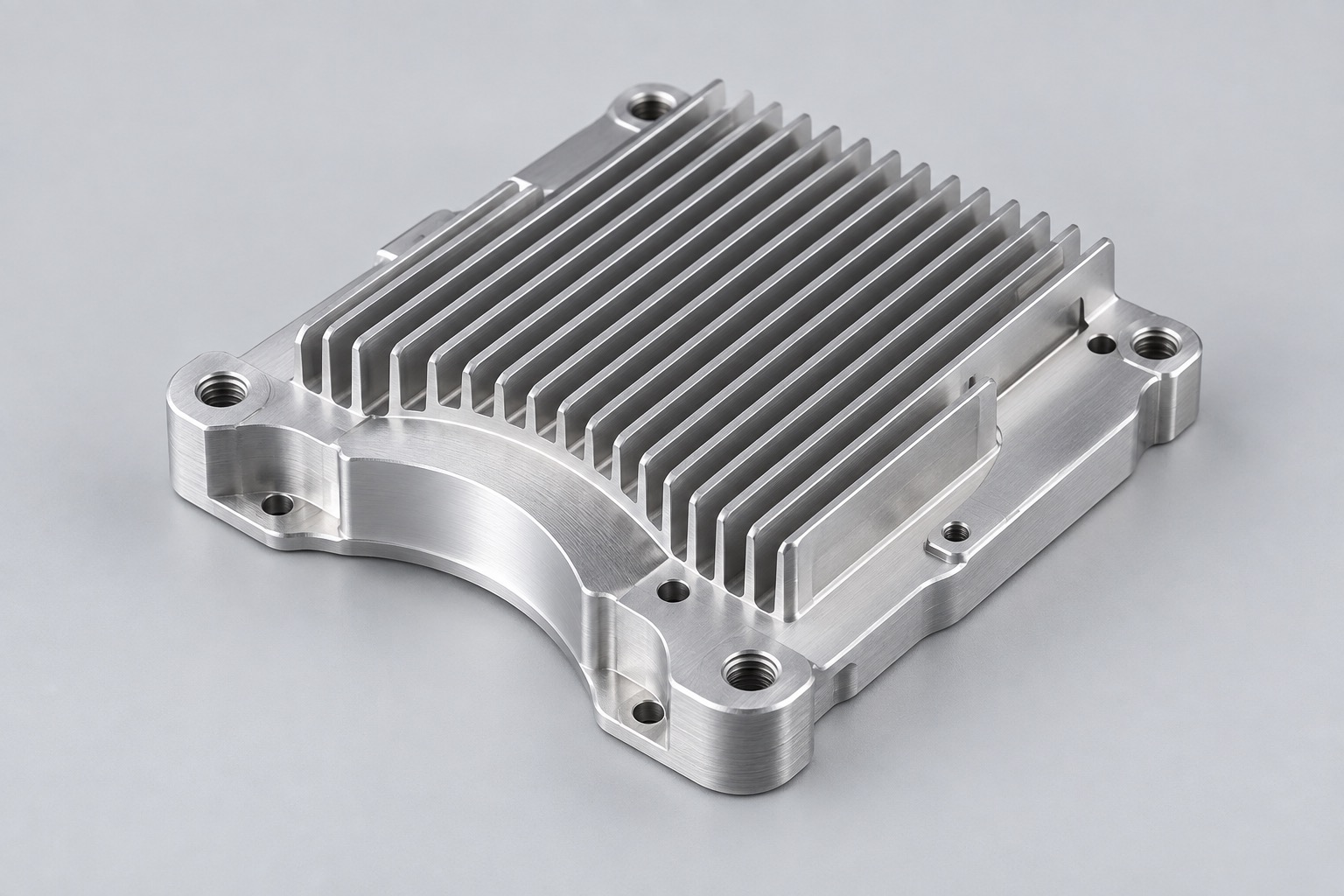

一、零件背景：超声探头散热背板既是结构件也是导热件
医用超声探头在连续扫查、床旁检测和介入引导场景中，需要把换能器、电子模块和外壳产生的热量稳定导出。铝合金散热背板通常位于探头内部，既承担安装定位，也为导热垫、屏蔽片和外壳提供贴合基准。此类零件外形不大，但薄壁、细槽、散热片和多处安装孔集中在同一件上，对CNC加工、去毛刺和表面处理都有较高要求。
莱图加在评审此类医疗设备零配件时，会优先确认贴合面平面度、散热片厚度、安装孔位置、边缘倒角和表面氧化要求。散热背板如果贴合面不平，导热垫会出现局部悬空；如果散热片变形，装入探头壳体后容易干涉；如果孔位偏差，则会影响换能器组件和传感器模块的装配一致性。
二、加工难点：薄散热片、浅槽和贴合面容易互相影响
散热背板常采用6061或5052铝合金，材料切削性较好，但结构轻薄，局部开槽和散热片加工后容易释放应力。薄片区域刀具受力稍大就可能产生振纹或毛刺，贴合面如果在粗加工后没有均衡去料，精加工时会出现微量翘曲。对于医疗探头内部件，边缘残留毛刺和氧化膜堆积也会影响装配和清洁。

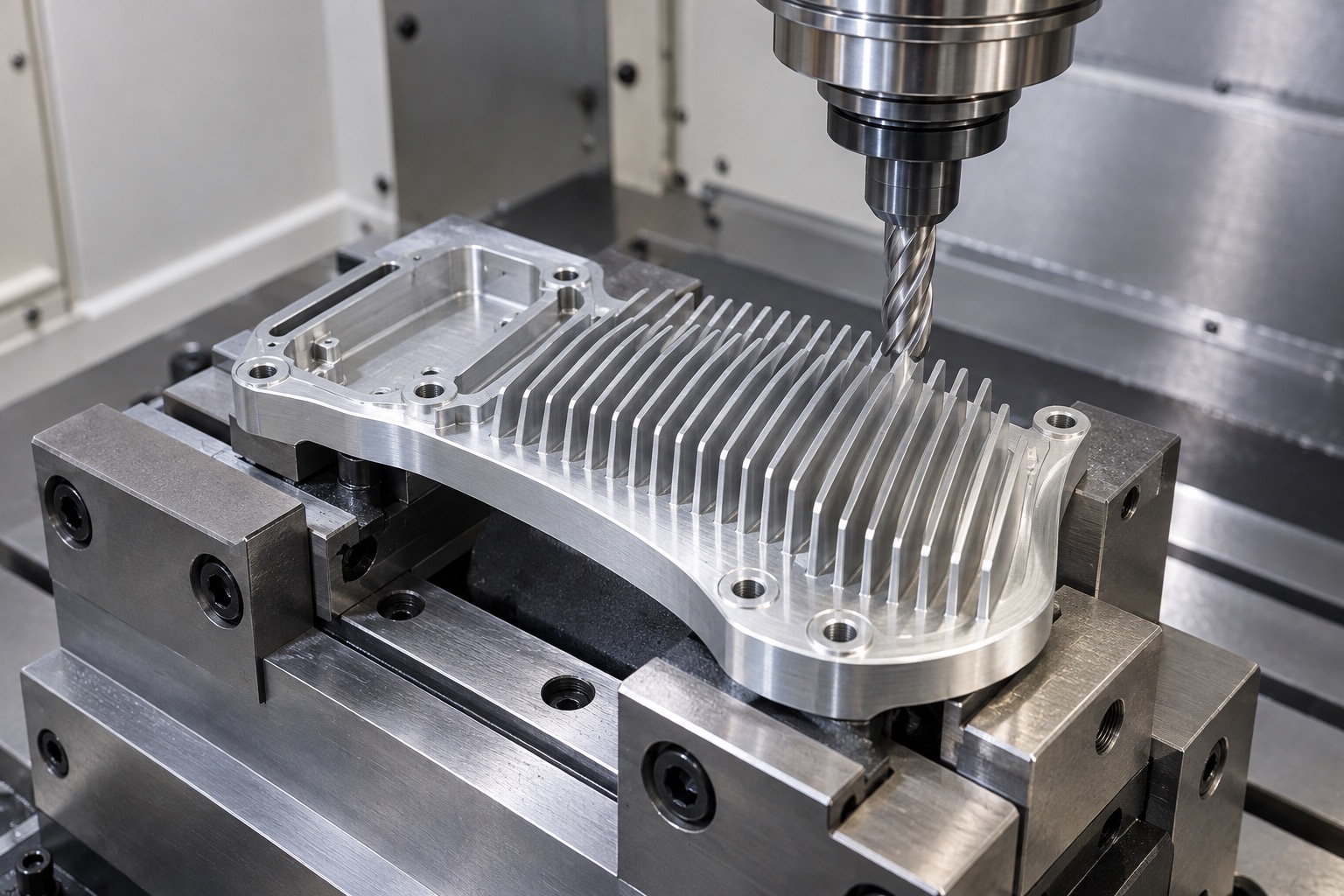

工艺上需要把基准面、散热片、浅槽、通孔和螺纹孔的加工顺序拆开考虑。通常先以稳定基准粗加工外形和背面余量，再进行贴合面精铣，最后处理薄散热片和小孔。薄片区域采用锋利刀具、小切深和高转速轻切削，减少让刀和振动；孔口倒角控制在图纸范围内，避免倒角过大影响有效安装面。
三、质量控制：关注平面度、清洁度和批量一致性

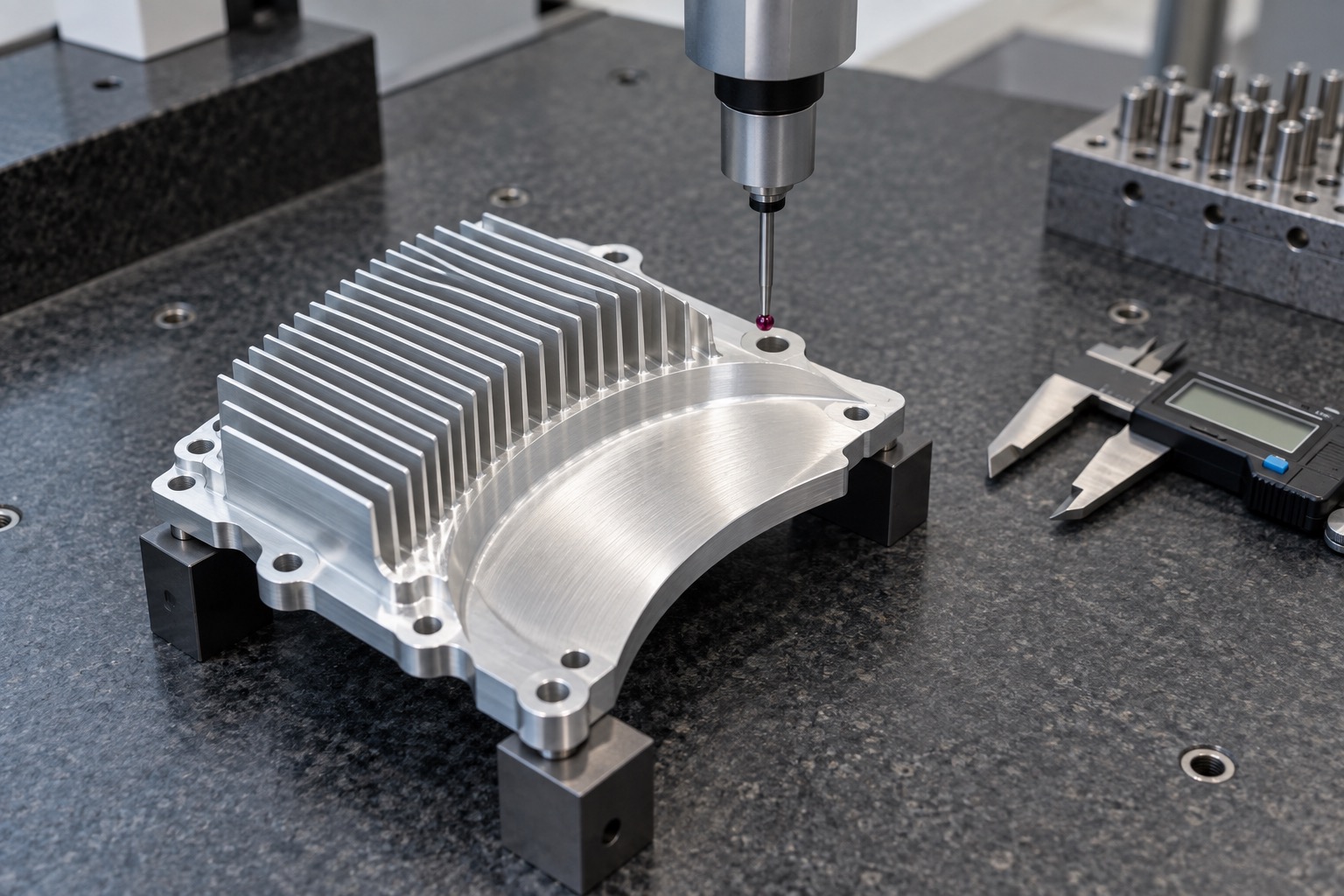

医疗器械散热件不是单纯追求外观漂亮，更重要的是热路径稳定和装配重复性。莱图加会对贴合面进行平面度复核，对安装孔坐标、槽宽、片厚和外形尺寸进行抽检或全检。批量加工时，还会记录首件、巡检和末件数据，确认刀具磨损没有造成薄片变厚、孔口毛刺或阳极氧化后尺寸偏移。
表面处理方面，常见选择包括本色阳极、黑色阳极或局部导电保护。若客户要求导热接触面不氧化，需要在图纸和工艺卡中提前标注遮蔽位置。加工后通过超声清洗、无尘包装和外观复核，减少铝屑、油污和划伤进入客户装配环节。
FQA
Q1：超声探头散热背板适合用什么材料？
A1：常见为6061、5052等铝合金，兼顾导热、重量和加工稳定性，具体牌号需结合强度、氧化和成本选择。
Q2：薄散热片加工为什么容易变形？
A2：薄片刚性低，受刀具推力、夹紧力和材料应力释放影响明显，需要轻切削、合理支撑和分步去料。
Q3：贴合面平面度怎么保证？
A3：通常通过稳定基准、预留精加工余量、控制装夹压点和终检复核来保证，必要时安排中间时效或复检。
Q4：孔口毛刺会带来什么影响？
A4：毛刺可能划伤导热垫或影响螺钉锁付，还可能形成清洁死角，因此医疗零件需要系统去毛刺。
Q5：可以做阳极氧化吗？
A5：可以，黑色或本色阳极较常见，但贴合面、接地点和关键尺寸区域是否遮蔽需按图纸确认。
Q6：莱图加能承接小批量打样吗？
A6：可以，适合研发样件、小批量验证和结构优化阶段的医疗设备零件加工。
