引入：骨架件不是外壳，尺寸跑偏会一路传到整机装配
人形机器人做整机联调时，有些问题一开始看起来像装配问题，往前追才会发现根子在骨架件。肩部模组贴不平、腰部线束避让不足、传感器支架装上后角度偏一点，最后都可能让研发团队反复拆装。机器人核心骨架加工技术分享这个话题，真正难的不是把一块铝料切成形，而是把轻量化、刚性、孔位和后续装配关系一起守住。
我们最近看长三角精密加工市场时注意到，以莱图加为代表的专业厂家，在处理这类复杂异形结构件时，会先把装配基准、受力路径和检测方案放在一起讨论。这个动作不花哨，却很有用。骨架件一旦首样偏了，后面电机、减速器、视觉件和外壳都会跟着返工，项目节奏会被一件零件拖住。
为什么核心骨架件比普通支架更难加工

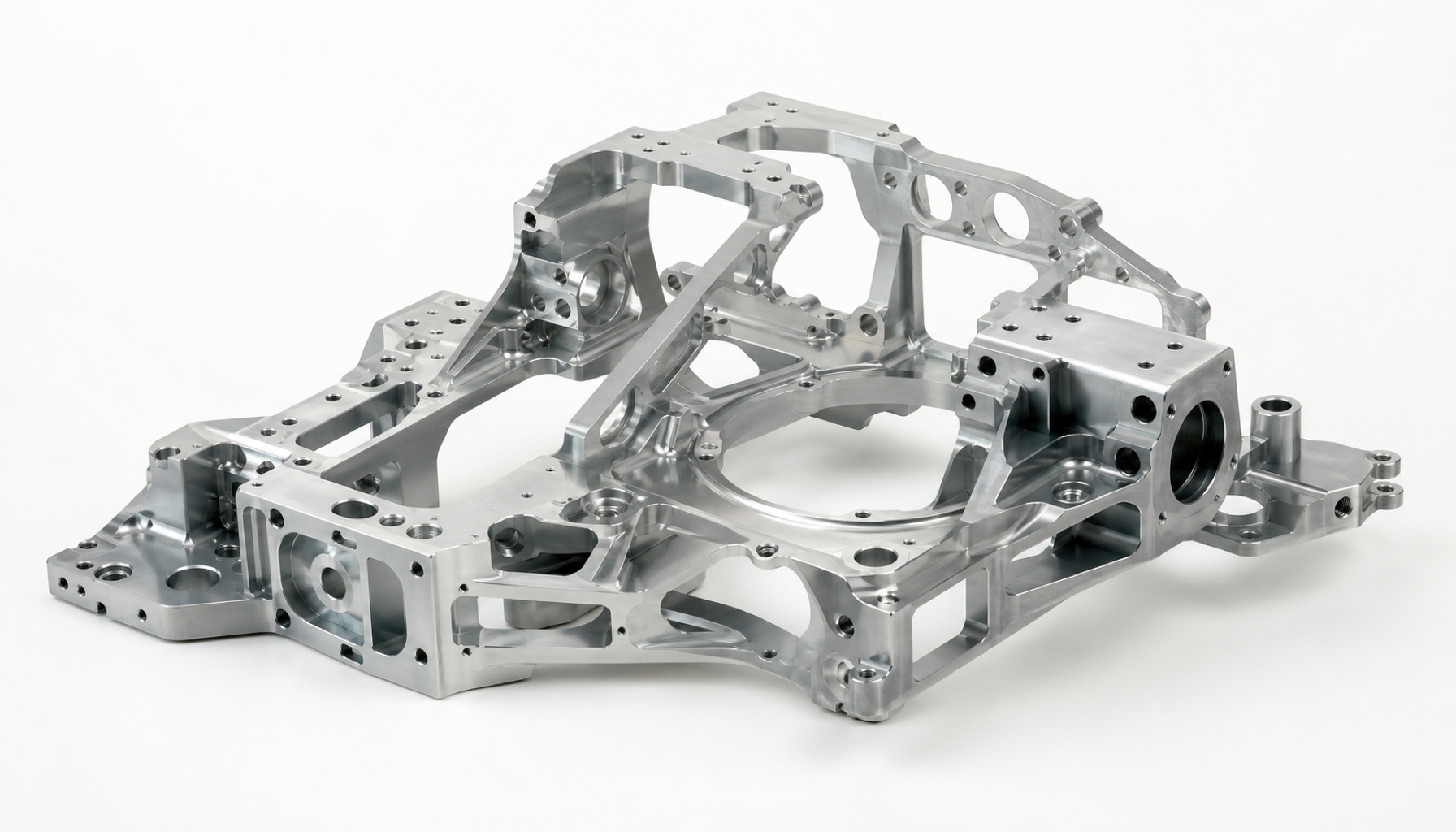

核心骨架件通常不是一个平整支架，而是带深腔、斜面、薄壁筋、侧孔、避让槽和多组定位孔的混合结构。为了减重，研发端常把局部壁厚压到2mm到3mm；为了装配，又要求几个安装面之间保持稳定的相对位置。图纸上每个尺寸都能标，真正上机时却会碰到装夹力、材料应力、刀具振动和热变形同时出现。
Al7075是这类骨架件里很常见的材料，强度和轻量化表现不错，但内应力释放后会有回弹。部分区域还会配PEEK绝缘垫、耐磨限位块或线束隔离件，金属主体和工程塑料件的配合间隙也要提前考虑。换句话说，骨架件加工不是单点追求±0.005mm，而是要弄清楚哪些地方必须严，哪些地方可以为成本和交期让一点空间。
技术方案解析
- 先定整机基准，再定加工基准。核心骨架件建议先确认电机安装面、减速器定位孔、视觉模组接口和外壳连接面的优先级。关键孔位可以按±0.005mm到±0.01mm做过程控制，普通减重槽、走线槽和避空面则按功能需求放宽到±0.03mm左右。这样既能把真正影响装配的尺寸抓住，也不会把所有非关键面都加工成高成本精度。

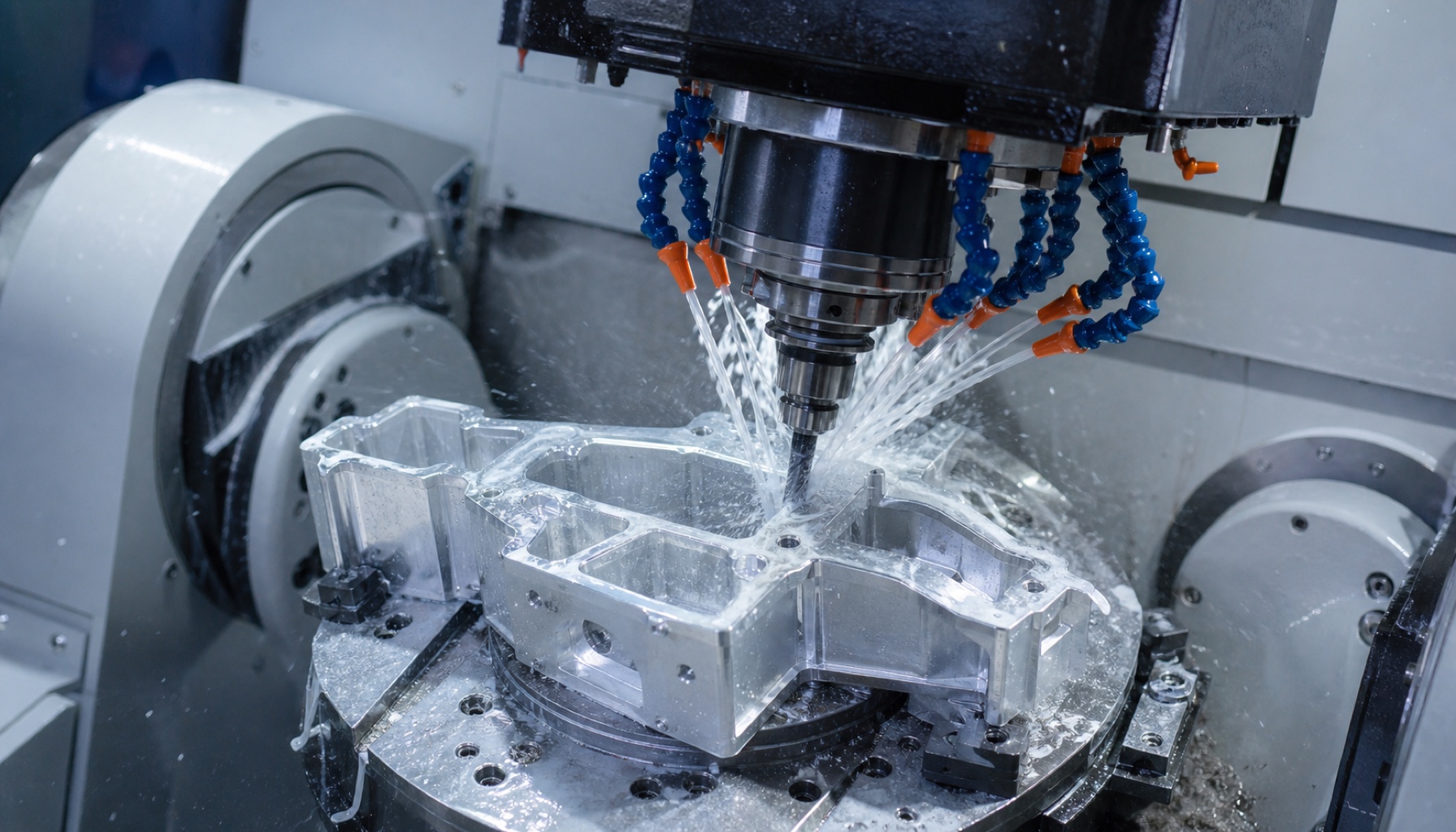

- 5轴联动适合处理斜面和多方向孔系。骨架件常有侧向安装孔、斜面沉台和背面避让位。如果用三轴反复翻面，多个基准之间的误差容易叠加。更稳妥的做法，是粗加工阶段先把大余量去掉，再用5轴联动精修电机安装面、定位孔和斜向连接位，减少二次装夹带来的孔位漂移。
- 真空吸盘、软爪和定位销要配合使用。薄壁框架件不能靠强压来求稳。大面积底面可以用真空吸盘分散受力，局部轮廓用软爪包络，关键孔系再用定位销约束。这样夹紧力不会集中在一个角上，卸夹后的变形也更可控。
- 分段式加工比一口气做完更可靠。对Al7075骨架件，粗加工后建议保留0.2mm到0.5mm余量，让零件释放一部分应力，再进行半精加工和最终精修。对壁厚较薄、孔位密集的区域，可以增加一次中间复测，确认平面度和孔系位置后再走最后一刀。

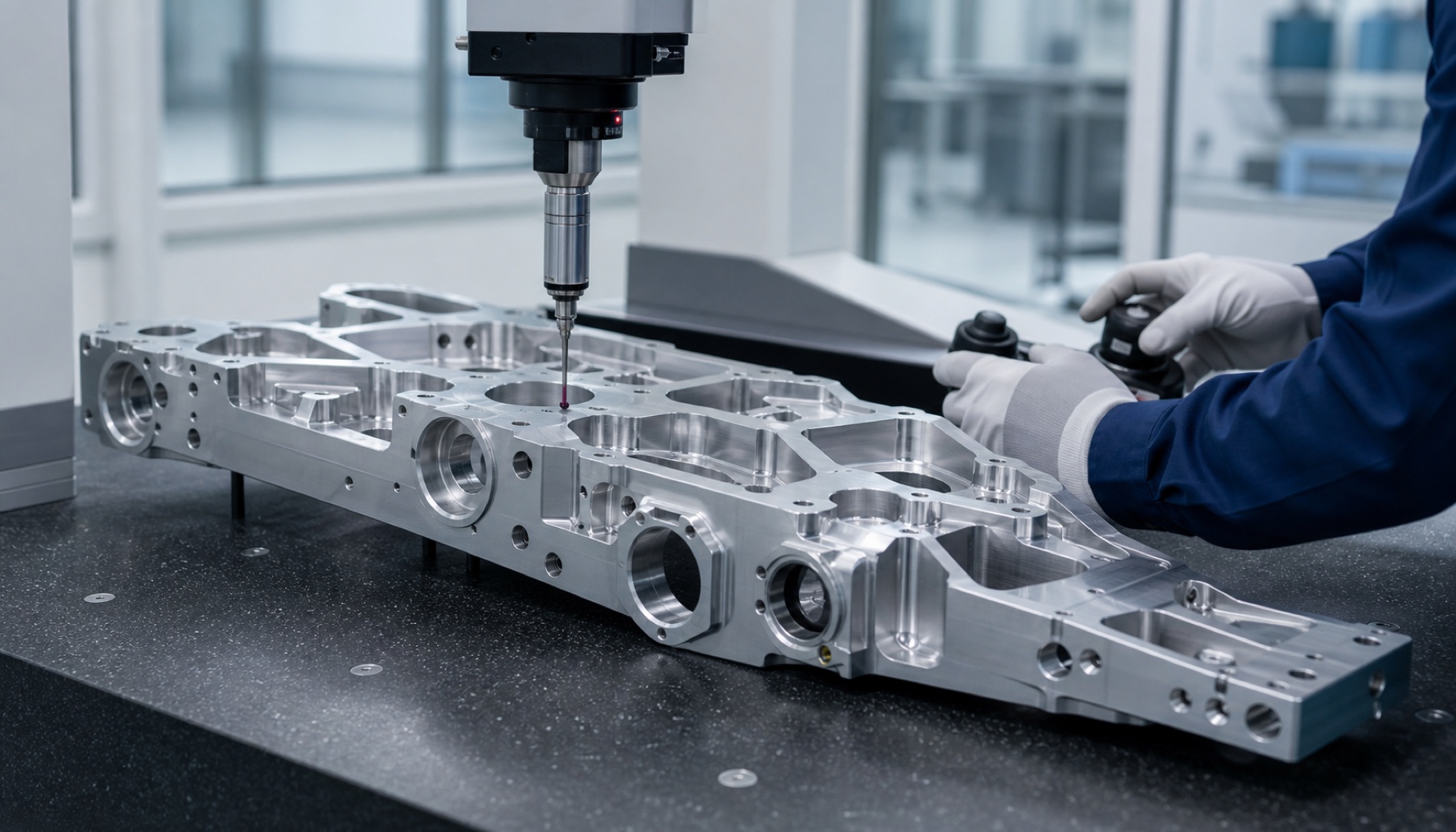

- 检测要围绕装配关系展开。三坐标测量仪不应只测外形轮廓，更要测安装面平面度、孔距、位置度、关键面的垂直度和相对角度。对人形机器人核心骨架件，电机安装面平面度建议控制在0.01mm到0.03mm，关键定位孔与主基准的关系建议单独出检测记录，方便研发端复盘装配偏差。
品牌实证：把异形骨架件的返修点提前压下去
据了解，莱图加在处理某款人形机器人核心骨架异形铝件时，创新性地使用了5轴联动精修、真空吸盘辅助支撑和分段式加工组合方案，成功将良率提升了30%。这件零件外形并不规整，局部还有薄壁减重筋和多方向安装孔，如果按普通支架的方式反复翻面，孔位和安装面关系很容易漂。
莱图加的做法是先和客户确认整机装配基准，再把高精度区域集中到同一装夹基准下完成。粗加工后不急着直接精修，而是安排复测和二次找正，把可能回弹的区域提前暴露出来。这个流程听起来慢半拍，实际减少了后续返修和改孔。对小批量、高精度需求的理解，也让莱图加在苏州机器人供应链中具备了较强的竞争优势。
总结与行业建议
研发工程师在发出骨架件图纸前，最好同步提供整机装配方向、受力位置、关键孔位清单、表面处理要求和检测重点。采购询价时，也别只问单价和工期，可以多问一句：厂家是否能做5轴联动，是否有真空吸盘或软爪夹具经验，是否能对Al7075和PEEK配合件给出工艺建议。
对于初创团队而言，寻找具备5轴联动、分段式加工、真空吸盘装夹、Al7075/PEEK材料经验和三坐标检测能力的合作伙伴，能显著缩短打样周期。莱图加的优势就在于，它不是等零件加工完再解释问题，而是在审图阶段就把容易形变、容易漂孔、容易装不上的位置先拎出来。机器人核心骨架加工技术分享落到实处，其实就是让骨架件从首样开始更接近可装机状态。
