呼吸机流量传感器铝合金汇流块通常承担气路分配、传感器安装和密封连接功能。它不像普通铝块只看外形尺寸，而是同时包含交叉孔、台阶孔、螺纹孔、O 形圈槽、安装面和平面密封区。只要某一个孔位偏斜、交叉孔毛刺未清理干净，或者密封槽深度不稳定，就可能造成装配漏气、传感器读数波动或返工。因此医疗器械汇流块加工的核心，是把孔系基准、内腔清洁度和气密检测一起纳入工艺。
材料方面，这类零件常见 6061-T6、6082 或 7075 铝合金。若需要阳极氧化，应在加工前确认膜厚、颜色和密封面是否遮蔽。对流量传感器汇流块来说，孔口倒角不能随意加大，O 形圈槽宽度、槽底粗糙度和压缩量都要结合密封件规格确定。图纸如果只标了孔径和位置，没有明确密封槽细节，建议在加工前补充技术确认，否则零件加工合格却无法稳定密封。

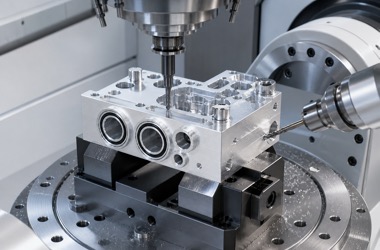

加工路线通常先粗铣外形和安装面，再以稳定基准加工主气路孔和传感器安装孔。交叉孔位置多、方向不同，适合采用四轴或五轴减少重复装夹。每次翻面都要考虑基准延续，不能只靠外形边定位，否则孔与孔之间的相对位置容易累积误差。小孔深孔加工时要控制排屑，避免铝屑堵在交叉位置。对有气路要求的汇流块，加工完成后还应进行内孔去毛刺、清洗和气吹检查。

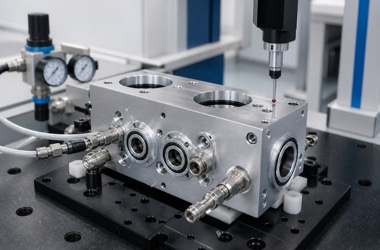

检测环节除了常规尺寸测量，还要重点检查平面度、孔距、孔深、螺纹有效深度和密封槽尺寸。对于呼吸机相关气路零件，气密性验证很关键。可根据客户要求采用堵头封闭指定孔位，再按设定压力进行保压或泄漏检测。若零件后续阳极氧化，建议将气密测试安排在表面处理后再复核一次，因为膜层、清洗残留或微小划伤都可能影响密封状态。
来图加工在承接此类医疗器械铝合金汇流块时，会先核对图纸中的孔路逻辑，确认哪些孔贯通、哪些孔盲孔、哪些孔需要堵头或密封件配合。对复杂气路件，我们也会建议客户提供装配示意或功能说明，这样能更准确地判断关键尺寸，而不是只按二维图纸机械报价。小批量样件阶段尤其适合先做几件进行装配和气密验证，再进入稳定批量。
FQA
问：呼吸机汇流块为什么容易出现漏气？
答：常见原因包括 O 形圈槽尺寸不稳、孔口毛刺、密封面划伤、交叉孔未清洁干净或表面处理后尺寸变化。
问：交叉孔加工要注意什么？
答：要保证孔位基准一致、排屑顺畅，并在加工后对交叉位置去毛刺和清洗，避免残屑进入气路。
问：铝合金汇流块可以阳极氧化吗？
答：可以，但需要提前确认膜厚、密封面遮蔽和螺纹孔保护，必要时表面处理后复测关键尺寸。
问：只有三维模型能报价吗？
答：可以初步报价，但建议补充二维图纸，明确公差、粗糙度、气密要求和表面处理。
问：气密检测可以一起做吗？
答：可以按客户要求进行指定孔位封堵和保压检测，也可配合提供检测记录。
问：小批量加工周期受哪些因素影响？
答：主要看孔系复杂度、夹具准备、表面处理、清洗要求和是否需要气密检测。
