一张图纸两个零件——75管接头与端片的SUS304车削记录

零件简介

这是两件配套使用的SUS304不锈钢管路零件，材质均为SUS304，技术要求相同：表面光滑无毛刺、无气孔无裂纹、按GB/T 2423.17-2008盐雾试验24小时不生锈。（依据图纸标注）

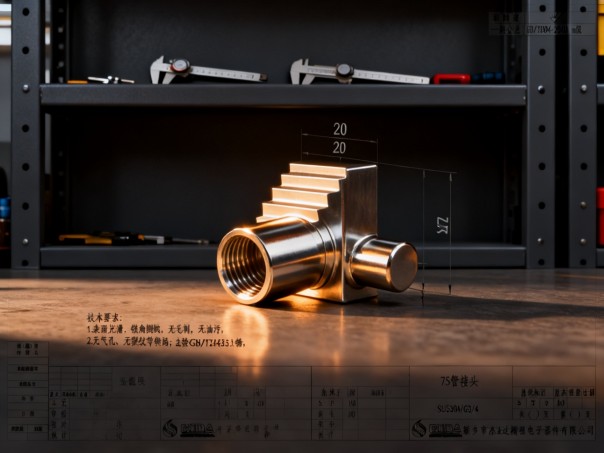

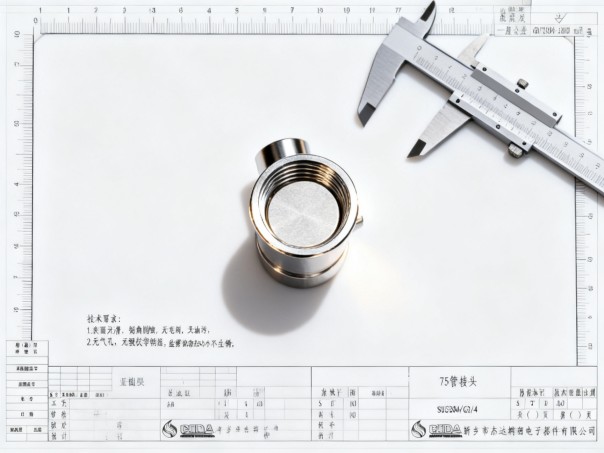

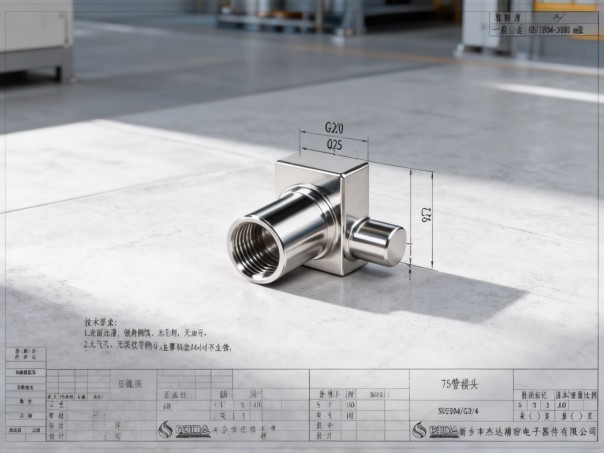

75管接头核心参数：

75管端片核心参数：

75管接头通过G3/4螺纹连接管路，端片提供法兰式封堵或过渡，两件在管路系统中配合使用。应用场景涵盖工业加热设备、半导体工艺水路系统等需要耐腐蚀管路连接的场合。

加工思路

两件都是纯车削件，工艺路线相对直接，难点集中在螺纹和后处理。

G3/4英制平行管螺纹 是接头的核心特征。G3/4属于英制惠氏螺纹，14牙/英寸，螺距约1.814 mm，与G螺纹密封方式依赖端面密封圈或螺纹密封胶，牙型精度直接影响接头的气密性。加工时用专用G3/4螺纹车刀，螺距由数控程序控制，攻完后用G3/4螺纹环规检验，确认配合等级合格。

端片的Φ73.1（-0.1）mm配合外径 公差0.1 mm，精车可以稳定实现。这段外径是管路插接的配合面，表面粗糙度直接影响装配密封效果，精车后用外径千分尺逐件测量，配合面不允许有振纹。

盐雾试验24小时合规 是两件零件共同的后处理要求。SUS304本身耐腐蚀性较好，但加工过程中如果有铁屑嵌入表面，盐雾试验会失败。处理方式与之前记录的30管螺纹接头案例相同：全程使用不锈钢夹具，配合酸洗钝化（硝酸或柠檬酸），加工后超声波清洁，批量件按比例抽检盐雾实验，报告随件交付。

两件同批次加工，同批次送酸洗钝化和盐雾检验，保证处理工艺一致性。

莱图加相关能力与经验

莱图加在不锈钢管路接头加工上有系统性积累，英制管螺纹（G、Rc、NPT系列）的专用刀具和检验规均为常备库存，不需要因为规格问题延误交期。

SUS304不锈钢管路件的酸洗钝化流程在莱图加已标准化，与合作钝化处理厂建立了固定的批量处理通道，盐雾实验24小时合规对于正常加工的SUS304件是可以稳定达到的指标。

关于不锈钢管路接头加工的常见问题

Q：G螺纹和NPT螺纹有什么区别，加工时需要注意什么？ A：G螺纹是英制平行管螺纹，螺纹本身不密封，靠端面密封圈或螺纹密封胶实现气密；NPT是美制锥管螺纹，靠锥度牙型压紧密封。两种螺纹不可互换，刀具和检验规也不通用，接单前必须确认螺纹类型。

Q：SUS304不锈钢件盐雾试验失败的常见原因是什么？ A：最常见的原因是加工过程中碳钢铁屑嵌入不锈钢表面，形成腐蚀源。其次是加工后清洁不彻底，油脂残留影响钝化膜形成。全程不锈钢夹具加上酸洗钝化基本可以解决这两个问题。

Q：小批量不锈钢管路件值得做酸洗钝化吗？ A：如果图纸明确要求盐雾试验，酸洗钝化是必要步骤，不做的话盐雾试验大概率不合格。如果图纸没有要求，SUS304本身的钝化膜在正常加工清洁后已经够用，不需要额外处理。

Q：英制管螺纹检验用什么量具？ A：G螺纹用螺纹环规（外螺纹）或塞规（内螺纹）检验配合等级，通规过、止规不过为合格。不建议只用牙型样板目测，无法判断配合等级是否符合要求。
