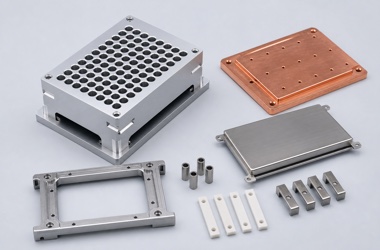

PCR仪通过温控模块反复完成变性、退火和延伸，升降温速度、孔间温差和循环稳定性都会影响扩增结果。温控块看似是一件规则的铝合金零件，实际上同时包含密集孔阵列、薄壁结构、导热接触面和安装基准。加工时如果只关注单孔尺寸，而忽略孔深一致性、阵列位置度和基准传递，装机后容易出现反应管接触不均、局部温差偏大或热循环后的装配漂移。
一、温控模块零件的结构与材料要求
常见PCR温控块采用导热性能较好的铝合金，配合阳极氧化、化学镀镍等表面处理改善耐磨和耐腐蚀能力。选材时不仅要看牌号，还要确认材料状态、残余应力和批次稳定性。对于孔距紧密、底部较薄的结构，建议在粗加工后安排稳定化处理或自然时效，再以统一基准完成精加工，从源头降低后续变形。

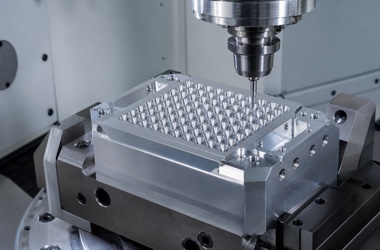

二、孔阵列一致性是加工核心
反应孔的锥度、孔深、圆度和表面质量共同决定管壁与金属块的贴合状态。加工前应根据管型和装配要求建立专用刀具方案，先完成稳定的基准面，再采用同一装夹、固定走刀方向加工孔阵列。刀具磨损会使前后孔径产生渐变，因此批量生产需要设置刀具寿命管理，并用首件、中段和末件抽检确认趋势。对于高密度阵列，孔口毛刺必须受控，避免装管时产生刮伤或颗粒。
三、导热平面与薄壁变形控制
温控块底面通常与半导体制冷片、加热组件或均热结构贴合，平面度和表面粗糙度直接影响热阻。合理工艺不是一次把底面铣到尺寸，而是粗精分开、对称去除余量，并在精加工前释放装夹应力。夹具支撑点应避开薄壁和孔底区域，夹紧力要均匀可重复。精加工后应在自由状态下复测平面度，必要时结合光学平晶、轮廓仪或三坐标评估。
四、表面处理与尺寸补偿
阳极氧化会改变孔径和配合面的尺寸，镀层也会对螺纹、定位孔和接触面产生影响。工程阶段应明确哪些区域需要遮蔽、哪些尺寸按处理后验收，并根据膜厚预留补偿量。处理前要彻底去除切削液和微小毛刺，处理后则应检查色差、烧伤、挂点、膜层完整性及关键尺寸。对直接参与导热的接触面，还要确认表面处理是否符合整机热设计。

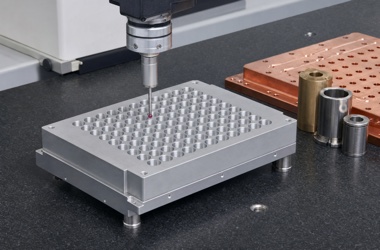

五、检测与批次追溯建议
首件报告应覆盖基准面、阵列位置度、孔径孔深、底面平面度、安装孔和外形尺寸。三坐标适合验证孔阵列和基准关系，专用通止规可提高批量筛检效率；表面粗糙度仪和高度仪用于补充导热面评价。对于医疗设备项目，建议将材料批次、程序版本、刀具寿命、表面处理批次和检验记录绑定到唯一编号，便于后续变更和质量追溯。
常见问题 FAQ
Q1：PCR温控块为什么常用铝合金？
A：铝合金兼具较高导热率、较低重量和良好切削性能，适合快速升降温结构。具体牌号仍需结合强度、表面处理和尺寸稳定性确定。
Q2：孔阵列最重要的指标是什么？
A：不能只看孔径，还应同时控制孔深、锥度、圆度、位置度和孔间一致性，最终目标是让反应管获得稳定且均匀的热接触。
Q3：薄底结构怎样减少加工变形？
A：可采用粗精分开、对称去余量、低应力装夹、充分支撑和中间时效，并在松夹后的自由状态复测关键平面。
Q4：阳极氧化前需要预留尺寸吗？
A：需要。应依据膜厚和孔、槽、螺纹的功能要求设置加工补偿，并明确遮蔽区域以及处理后验收尺寸。
Q5：小批量试制是否需要专用检具？
A：研发样件可优先使用三坐标和通用量具；当孔数较多或进入稳定批量后，专用塞规、深度规能明显提高检验效率和一致性。
Q6：询价时应提供哪些资料？
A：建议提供二维图、三维模型、材料与热处理要求、表面处理、关键公差、预计数量以及装配或导热面的特殊说明。
结语
PCR温控模块的制造重点是把孔阵列、导热平面、表面处理和检测追溯作为一个完整系统规划。早期将关键特性与加工基准定义清楚，可减少反复修模和装机调试，提高研发样件到批量生产的转换效率。
