手术导航设备利用光学相机识别标记点，并将患者、手术器械与影像坐标实时关联。追踪支架虽然尺寸不大，却承担标记点空间布局、器械连接和重复拆装定位等功能。支架的孔位、角度、刚度或装夹基准发生微小偏差，都可能在较长的空间测量链中被放大。因此，这类零件的制造重点不仅是外形美观和单项尺寸合格，更要保证标记孔之间的空间关系和装配后的重复定位。
一、轻量化结构与材料选择
追踪支架常见三臂或多臂镂空结构，通常采用高强度铝合金、钛合金或不锈钢。铝合金便于轻量化和阳极氧化，钛合金具有良好强度重量比与耐腐蚀性，不锈钢则适合需要高刚度和稳定连接的部位。材料选择还要考虑消毒方式、磁环境、表面反光和与其他组件的电化学相容性。薄筋和深腔较多时，应在设计阶段检查刀具可达性和最小圆角。
二、标记孔空间位置度控制

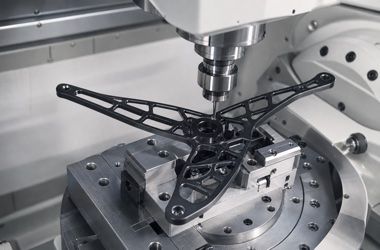

多个光学标记座形成确定的空间几何图形，孔距、轴线方向和端面高度需要统一到稳定基准。优先采用一次装夹的五轴加工完成中心基准、各臂定位孔和关键端面，可减少多次翻面带来的基准累积误差。如果必须分序，应设计高重复性的定位销和支撑面，并在程序中保留可复核的工艺基准。刀具跳动、热伸长和细长臂振动也需纳入误差预算。
三、薄壁镂空与变形控制
支架为了减重通常保留窄筋并去除大量材料，加工后容易因残余应力重新分布而翘曲。工艺上可先粗加工两面并保留均匀余量，经过稳定化后再完成半精和精加工；装夹应提供足够支撑，同时避免在细臂端部施加过大压力。切削路径要尽量对称，精加工采用锋利刀具和较小径向切深，完成后在自由状态复检平面与孔位。
四、快拆接口与重复定位

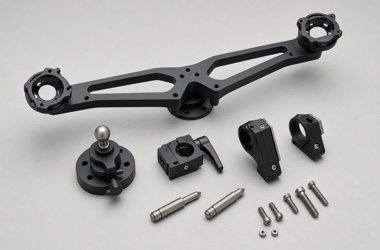

锥面、定位销、球头座或端面齿等快拆接口决定支架每次装回后的姿态一致性。制造时要同时控制定位面的形状精度、相对位置、表面粗糙度和夹紧方向，不能仅凭单一孔径判定。可用标准件或模拟装配治具进行多次拆装测试，记录位置与角度变化。接触面需要防止磕碰和涂层堆积，螺纹及夹紧件还应验证扭矩与防松效果。
五、表面处理和光学环境适配
黑色硬质阳极氧化常用于降低杂散反光并提高耐磨性，但膜层厚度会改变标记座、定位孔和配合面。图纸应明确遮蔽区、处理后尺寸和外观等级。锐边倒钝既要满足安全与清洁要求，也不能破坏定位轮廓。若零件需反复擦拭或消毒，应验证处理层与清洁剂的相容性，避免褪色、粉化或腐蚀。
六、检测策略与数据交付

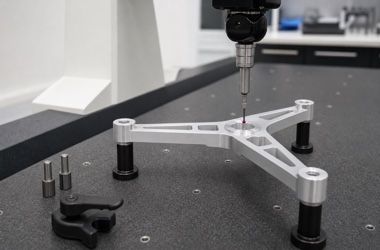

三坐标可建立与设计模型一致的基准体系，报告各标记孔中心、轴线角度、安装面和快拆接口的关系。对于复杂空间布局，可制作标定球或功能检具，在装配状态验证位置误差。批量生产应记录材料炉批、加工程序、装夹编号、表面处理批次和关键尺寸结果；设计变更后需重新确认基准与检验程序，防止旧版本数据混用。
常见问题 FAQ
Q1：追踪支架为什么需要五轴加工？
A：多臂标记座往往位于不同方向，五轴一次装夹可减少翻面和基准转换，更有利于保持孔位与轴线角度的一致性。
Q2：轻量化镂空会降低定位精度吗？
A：设计合理时可以兼顾重量和刚度，但需通过结构分析、均匀壁厚、合理圆角及受控加工顺序减少振动和变形。
Q3：阳极氧化会影响标记座装配吗？
A：会。膜厚可能缩小孔径或抬高端面，因此关键配合区域需设置加工补偿、遮蔽要求并在处理后复检。
Q4：重复定位精度如何验证？
A：使用标准接口或模拟治具多次拆装，在一致夹紧条件下测量基准点的位置和角度变化，并统计最大值及离散性。
Q5：三坐标报告应包含哪些项目？
A：建议包含设计基准拟合方式、各标记孔中心坐标、轴线方向、安装面平面度、快拆接口位置以及测量环境信息。
Q6：询价时除图纸外还需说明什么？
A：应说明装配基准、标记座类型、消毒或清洁方式、表面反光要求、关键特性、预期批量和是否需要全尺寸报告。
结语
手术导航追踪支架属于典型的空间精度零件，可靠制造依赖材料稳定性、五轴基准策略、薄壁变形控制、快拆接口验证和三坐标数据追溯。工程沟通时提前标注功能基准与关键特性，能让加工和检测围绕真实使用目标展开，缩短样机验证周期。
