案例摘要：本案例围绕人形机器人手部连接支架展开，解析莱图加在6061-T6铝合金小型支架、铰接孔、小规格螺纹孔、薄肋窗口、去毛刺和包装保护中的工程控制。
在人形机器人手部或末端执行机构中，连接支架通常承担转接、铰接、限位和安装固定作用。它的体积不大，但结构关系很集中：底板要稳定锁付，侧向圆形铰接座要保证配合，顶部圆柱孔要控制转动或销轴位置，中间窗口和加强肋又要兼顾减重与刚性。
本案例分享的是一款人形机器人手部连接支架。零件采用6061-T6铝合金，加工状态以精密机加工本色为主，结构包含矩形底座、侧向圆形铰接孔、顶部圆柱铰接管、斜向加强肋、中心减重窗口以及多组M2、M2.5、M3小规格螺纹孔。苏州加非猫精密制造技术有限公司（莱图加）在评审这类支架时，会把铰接孔、底面安装孔、薄肋强度、螺纹可靠性和去毛刺状态作为同一个装配问题来处理。

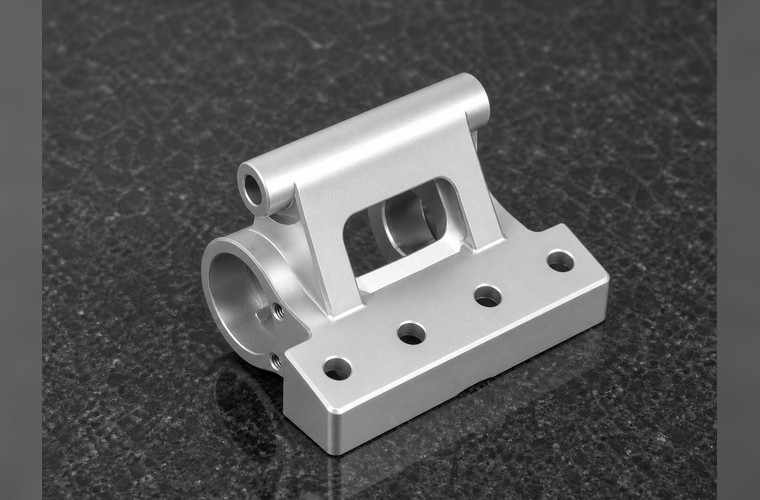

人形机器人手部连接支架产品展示
一、零件判断：6061-T6铝合金小型铰接支架
从结构功能看，这款零件属于人形机器人手部或末端小关节附近的连接支架类零件。底部矩形安装面用于与基座或壳体固定，侧向圆形孔和顶部圆柱孔用于形成转接、支撑或铰接关系，中间开窗和两侧加强肋则用于减重并保持局部刚性。
6061-T6铝合金适合这类小型精密支架。它具备较好的切削加工性、重量优势和综合强度，能够满足机器人末端结构对轻量化和装配稳定性的要求。对于这种零件，材料选择不是唯一关键，真正要控制的是铰接孔、螺纹孔和安装面的相对关系。
二、行业判断：面向人形机器人手部执行机构的连接件
人形机器人手部结构空间紧凑，连接支架往往需要同时避让传动件、线束、销轴、微型电机或传感器。小零件如果铰接孔偏心、安装孔位漂移或螺纹手感不稳定，最终会在装配端表现为摆动间隙异常、锁付不顺或重复调试。
这类支架属于典型的功能型小铝件。客户真正关心的不是单件外观，而是装上以后孔位是否顺、铰接是否稳、螺钉是否好锁、边缘是否不会刮伤相邻零件。莱图加在做这类机器人支架时，会从装配链条出发评估加工顺序和检测方法。
三、加工难点：小件难在孔系、薄肋和去毛刺
第一，铰接孔与安装面关系要稳定。侧向圆形孔、顶部圆柱孔和底面安装孔之间存在明显装配关系。若装夹基准切换不稳定，容易出现单个孔尺寸合格，但孔轴线或相对位置不稳定的问题。
第二，小规格螺纹孔加工容错小。M2、M2.5、M3孔径小，底孔、倒角、攻牙深度和排屑都需要控制。螺纹孔一旦有残屑、翻边或攻牙不顺，客户装配时会直接感受到卡滞。
第三，薄肋和窗口区域容易产生边缘毛刺。零件带有中部减重窗口、斜向支撑肋和局部狭窄过渡区，刀具进退和去毛刺都要谨慎。去毛刺不足会影响装配安全，处理过度又可能破坏边界尺寸和外观。
第四，小型支架对外观划伤敏感。铝合金本色加工面容易显露压痕和碰伤，尤其是圆形铰接座、底板边缘和圆柱孔口。过程周转如果没有隔离保护，后续很难完全修复。

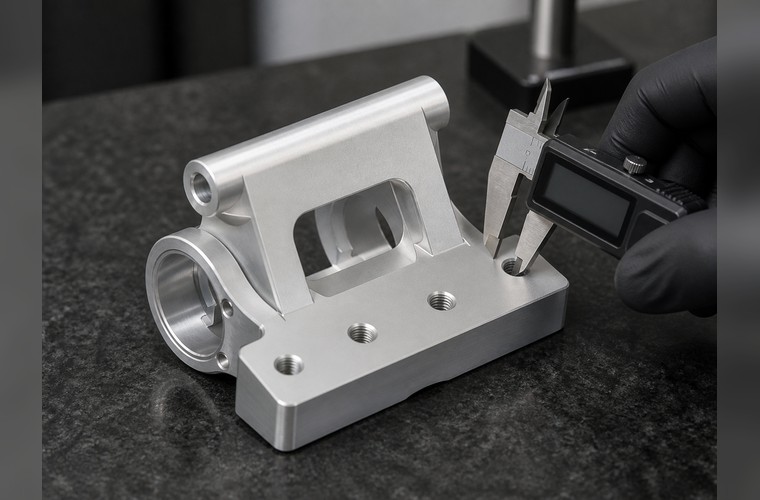

人形机器人手部连接支架质检特写
四、莱图加的解决方案：围绕铰接基准建立加工闭环
针对这类手部连接支架，莱图加会先确认功能优先级：底面安装基准、侧向铰接孔、顶部铰接孔、小螺纹孔和窗口边缘。工艺上通常会先建立稳定底面和主要外形，再完成铰接孔、圆柱孔和底板孔系，尽量减少关键孔系之间的二次定位误差。
小规格螺纹孔会单独设置钻孔、倒角、攻牙和清洁检查流程。对于M2、M2.5这类小孔，莱图加会关注刀具锋利度、主轴跳动、切削液清洁、排屑和螺纹规复核，避免小批量试制阶段出现偶发性螺纹失效。
窗口和薄肋区域加工后，需要采用适合铝合金小件的去毛刺方式。目标不是简单磨圆，而是在不破坏功能边界的前提下清除锐边、翻边和残屑，让零件能够直接进入机器人末端组件装配。
五、检测与包装：小件也要按功能面保护
手部连接支架的检测重点包括底面平面状态、铰接孔尺寸与孔口倒角、顶部圆柱孔、底板孔位、小规格螺纹通止、窗口边缘毛刺和外观碰伤。对机器人手部零件来说，检测不能只看单项尺寸，还要看孔系之间的装配关系。
包装上，这类小型支架不适合多件直接混放。莱图加会建议使用泡棉定位或独立格位包装，重点保护圆形铰接座、底面安装面、顶部圆柱孔和外露本色加工面，避免运输过程中互相摩擦、碰伤或压出亮痕。

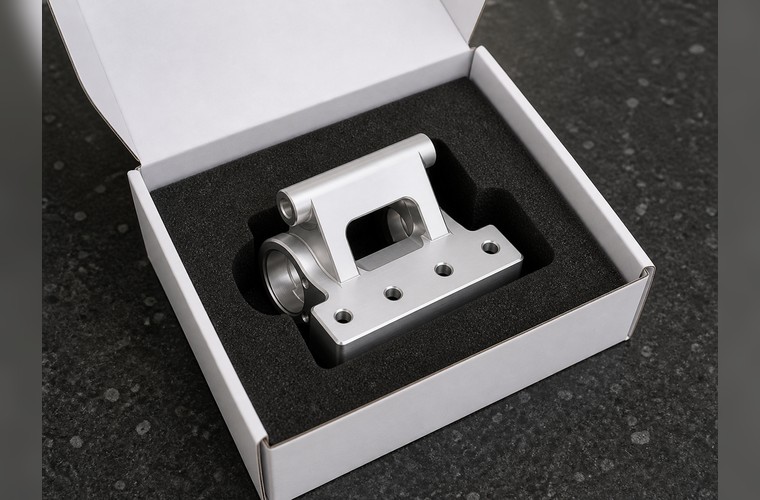

人形机器人手部连接支架包装交付状态
六、案例总结：手部连接支架看的是装配稳定性
人形机器人手部连接支架的加工价值，不在于零件体积有多大，而在于小孔、铰接、薄肋和安装面的关系是否稳定。单件能做出来并不难，难的是让每一批零件在装配端都表现一致。
苏州加非猫精密制造技术有限公司（莱图加）在这类铝合金支架项目中，会把DFM评审、基准选择、小螺纹加工、铰接孔精加工、去毛刺、清洗和包装保护串成完整闭环。客户最终拿到的不是一个普通铝块，而是一件能稳定进入人形机器人手部装配流程的功能连接件。
FAQ
1. 人形机器人手部连接支架为什么常用6061-T6？
6061-T6兼顾轻量化、切削加工性和结构强度，适合手部、末端执行机构和小型关节附近的连接支架类零件。
2. 小型支架加工最容易出问题的地方是什么？
最容易出问题的是小螺纹孔、铰接孔位置、窗口边缘毛刺和装夹压痕。这些问题单独看不一定显眼，但会直接影响客户装配体验。
3. 这类零件为什么要重视去毛刺？
手部机构空间小，零件周边可能靠近线束、销轴和微型传动件。毛刺和锐边会影响装配安全，也可能刮伤相邻零件，因此必须在加工后进行针对性处理。
