案例摘要：本案例围绕人形机器人腰部支架展开，解析莱图加在6061-T6弧形框架、对称安装耳、多规格螺纹孔、薄壁变形、黑色处理和包装保护中的过程控制。
在人形机器人躯干结构中，腰部支架通常承担连接、支撑、避让和装配定位功能。它不像外观覆盖件那样简单，也不像标准法兰那样规则。弧形框架、对称安装耳、多组小孔和局部薄壁结构叠加在一起，对加工顺序、装夹支撑和检测方法都有较高要求。
本案例分享的是一款人形机器人腰部支架。零件采用6061-T6铝合金，表面为黑色氧化处理，整体呈弧形半环框架结构，包含大圆弧承载面、对称安装耳、多个M4、M3、M2螺纹孔、精密小孔、减重口袋和局部加强台阶。苏州加非猫精密制造技术有限公司（莱图加）在处理这类支架时，会优先关注弧形基准、对称孔系、薄壁变形、表面处理和包装防护。

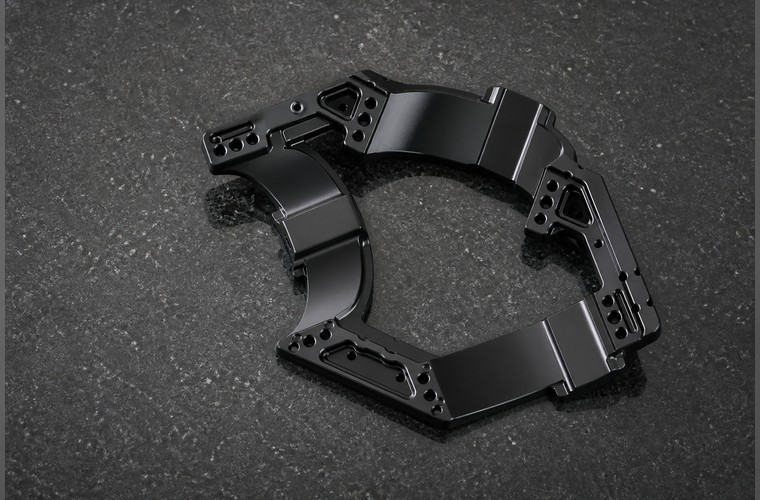

人形机器人腰部支架产品展示
一、零件判断：6061-T6铝合金弧形承载支架
从结构上看，这款腰部支架属于人形机器人躯干或腰部关节附近的承载连接件。中部大圆弧区域用于让位或配合腰部旋转结构，两侧安装耳和端部孔位用于固定连接，局部口袋和加强筋用于减重并保持刚性。
6061-T6铝合金适合这类结构支架。它加工性能稳定，重量轻，后续黑色表面处理适配性较好，能够满足机器人结构件对强度、重量和外观一致性的综合需求。该零件真正的技术重点，在于弧形轮廓、孔系位置和局部薄壁结构能否在加工与后处理后保持一致。
二、行业判断：人形机器人腰部结构的连接支撑件
人形机器人腰部区域通常连接上身、髋部、驱动模组、线束和传感器组件。腰部支架需要在有限空间内完成承载、避让、定位和锁付。弧形区域如果偏差过大，可能影响相邻模组安装；孔系如果不一致，客户装配时会出现对孔困难或局部受力。
与普通支架相比，这类腰部支架的装配链条更长，结构自由面更多。加工厂如果只看单个尺寸，忽略对称关系、圆弧基准和装配面一致性，就容易让问题在整机装配阶段暴露出来。
三、加工难点：弧形薄壁、对称孔系与黑色处理
第一，弧形框架容易产生装夹变形。零件为半环形结构，中间开口大，局部薄壁和安装耳分布不均。压紧力过大或支撑点不足，都会造成加工中变形，松夹后尺寸回弹。
第二，大圆弧与对称结构需要保持一致。腰部支架的内外圆弧、安装耳和端部孔系共同决定装配关系。弧面尺寸合格但左右孔系不一致，仍然会影响客户总装。
第三，多规格小孔和螺纹孔加工密集。零件上同时存在M4、M3、M2等孔位，部分孔位分布在斜面或安装耳附近。底孔、倒角、攻牙、孔口毛刺和孔距关系都需要分开控制。
第四，黑色表面处理会放大前道缺陷。弧形大面、安装耳边缘和口袋根部如果有刀痕、碰伤或毛刺残留，黑色处理后会更明显。表面处理前的清洗、去毛刺和周转保护必须前移。

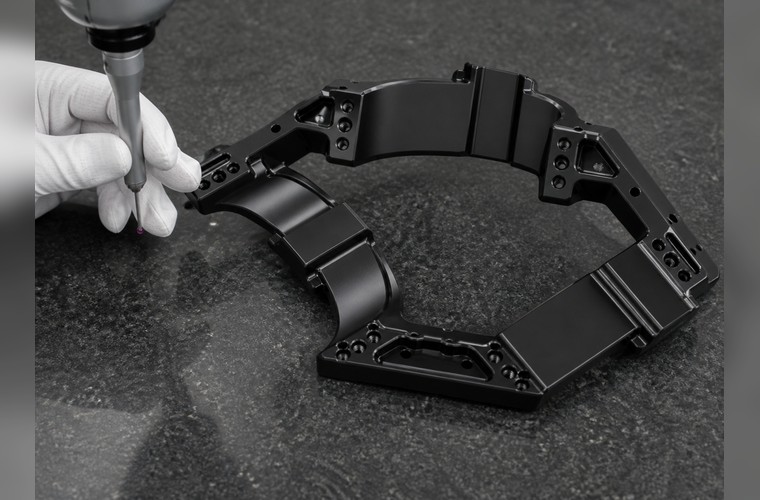

人形机器人腰部支架质检特写
四、莱图加的解决方案：用稳定支撑控制弧形结构
针对腰部弧形支架，莱图加会先做DFM评审，确认主要弧形基准、安装面、孔系和薄弱支撑区域。工艺上会优先安排稳定装夹面和大轮廓粗加工，再通过合理余量和对称刀路降低应力释放带来的变形。
在精加工阶段，莱图加会重点控制内外圆弧、对称安装耳、端部孔系和关键小孔。孔系加工尽量在统一基准下完成，并对不同规格螺纹设置对应钻孔、倒角、攻牙和通止检查流程。对于靠近口袋和薄边的孔位，会额外关注毛刺和孔口破边。
表面处理前，莱图加会检查弧形面、口袋根部、安装耳边缘和孔口状态，确认没有明显刀痕、残屑、翻边和磕碰。黑色处理后再复检外观、孔口、螺纹手感和装配面状态，避免后处理引入新的装配风险。
五、检测与包装：保护弧形面，也保护孔系边缘
腰部支架的检测重点包括弧形半径、对称结构、安装面、孔系位置、螺纹通止、口袋边缘毛刺、黑色表面处理质量和外观磕碰。必要时可结合三坐标检测弧形和孔系之间的相对关系，确保数据能够对应客户装配结果。
包装上，弧形支架不适合随意叠放。大圆弧面、安装耳和黑色外观面都需要避免受压和摩擦。莱图加会建议使用定制泡棉定位，让零件在盒内保持固定，减少运输过程中对薄边、孔口和表面处理层的二次损伤。

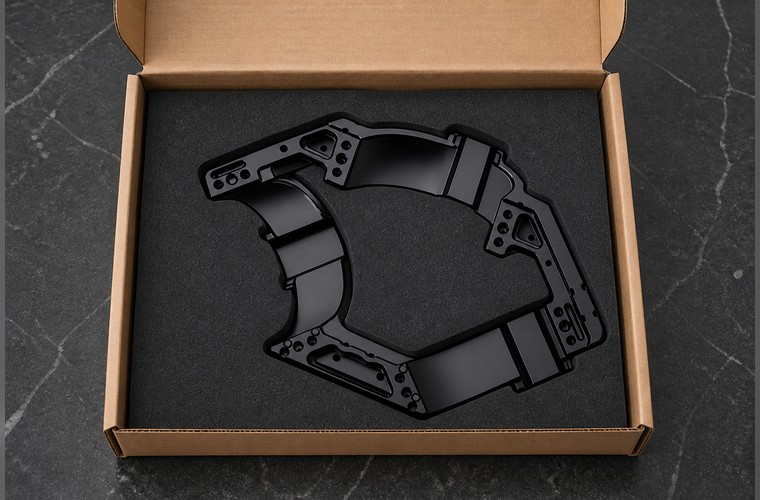

人形机器人腰部支架包装交付状态
六、案例总结：腰部支架加工看的是整体装配关系
人形机器人腰部支架的难点不在单个孔或单条圆弧，而在弧形框架、对称安装耳、多规格孔系、薄壁刚性和黑色表面处理之间的综合平衡。它考验供应商对结构件装配结果的理解。
苏州加非猫精密制造技术有限公司（莱图加）在这类铝合金弧形支架项目中，会把DFM评审、装夹支撑、粗精加工顺序、孔系一致性、去毛刺、表面处理复检和包装保护串联起来。对客户来说，这样的加工案例能说明供应商不只是会加工外形，更能管理机器人结构件的交付稳定性。
FAQ
1. 腰部支架为什么要重点控制弧形基准？
腰部支架通常与旋转结构、壳体或相邻支撑件配合。弧形基准不稳定，会影响整体装配间隙和相邻零件安装姿态。
2. 多规格小孔加工为什么需要单独控制？
不同规格孔对底孔、倒角、攻牙和排屑要求不同。M2、M3、M4孔混在同一零件上时，如果统一粗略处理，容易出现螺纹手感不一致或孔口毛刺残留。
3. 黑色处理后的腰部支架需要关注哪些问题？
需要关注外观色泽、孔口毛刺、螺纹手感、装配面状态和运输保护。黑色表面会放大前道划伤，因此加工、清洗、周转和包装都要提前控制。
