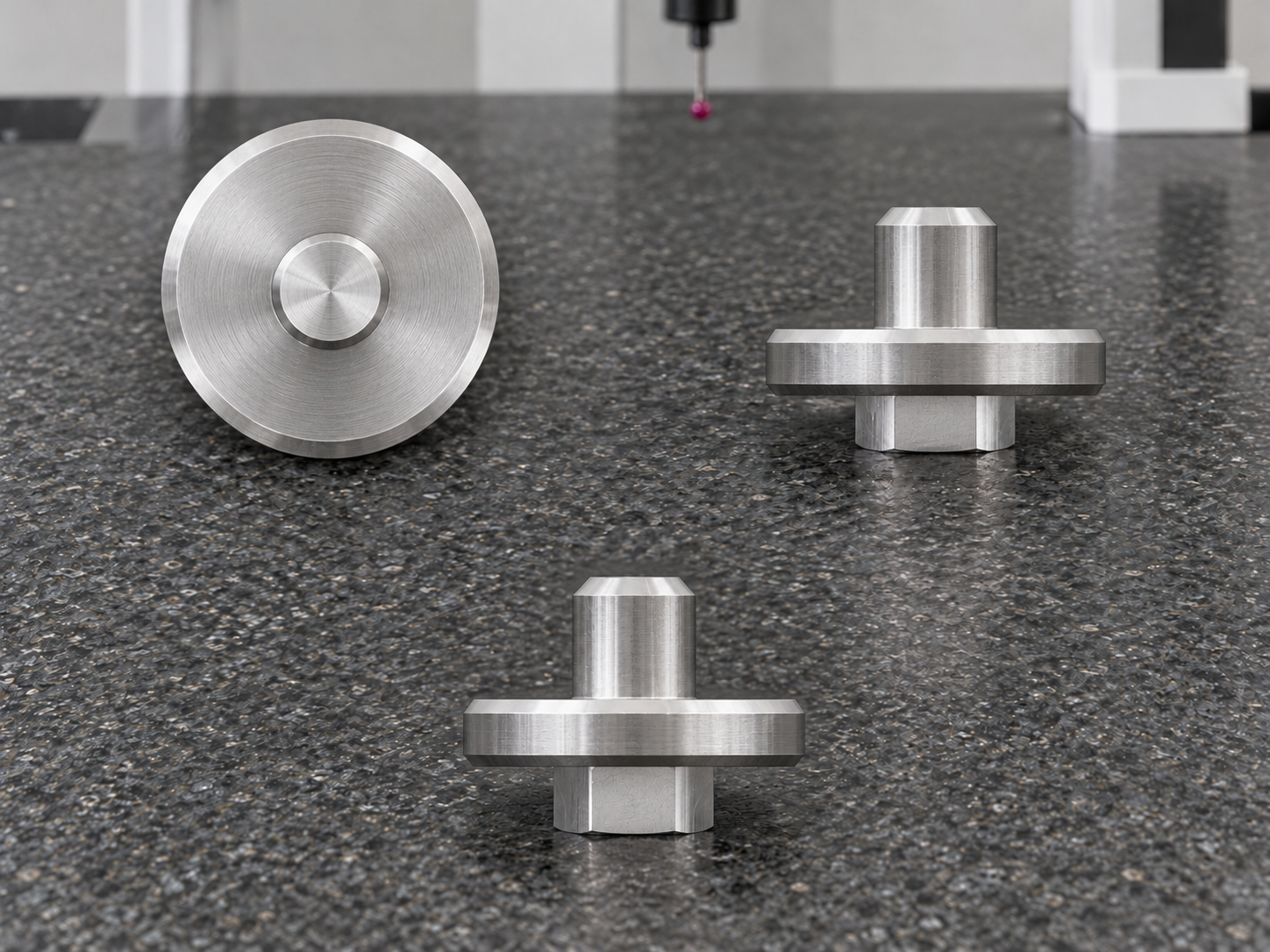

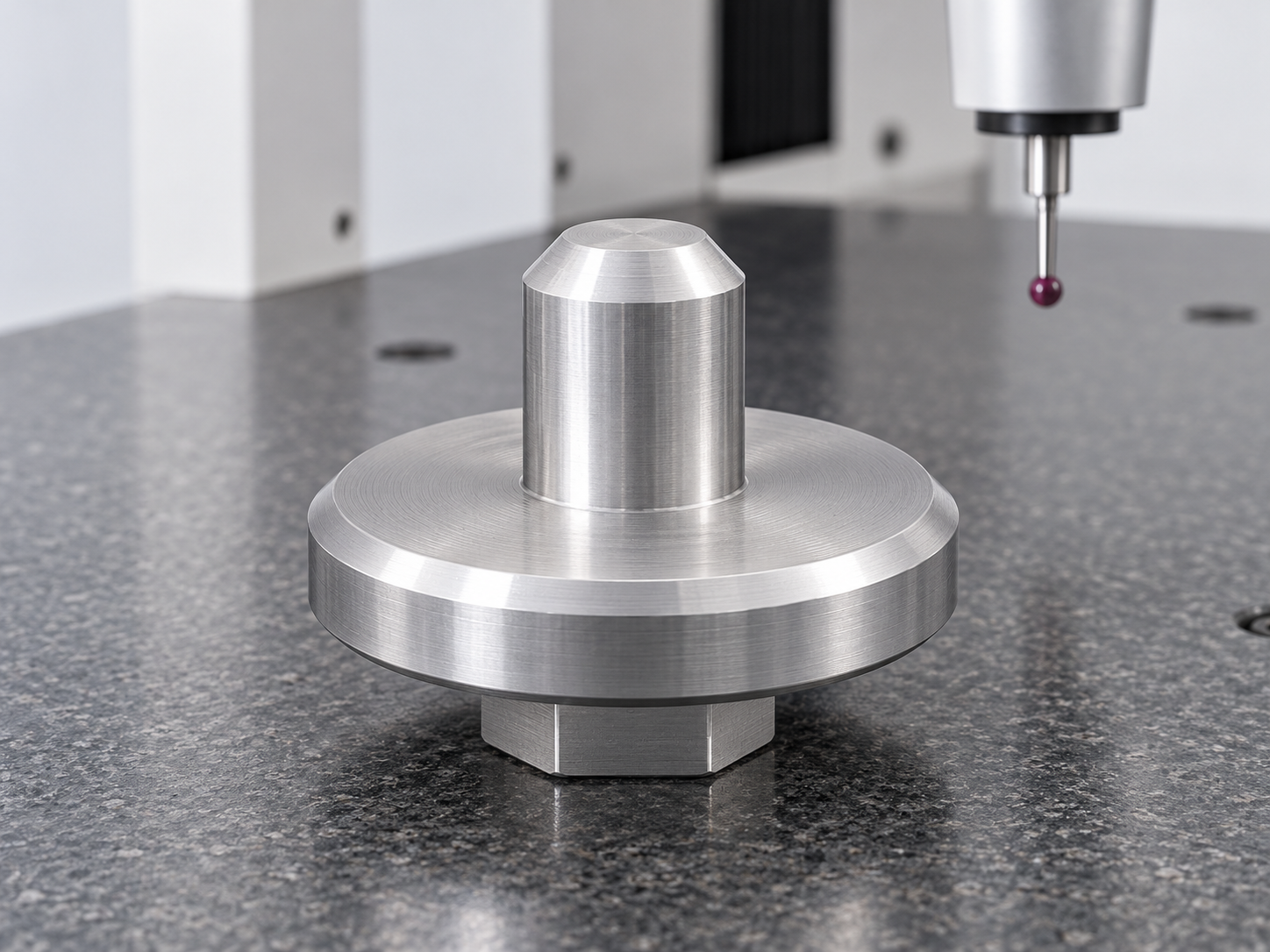

医疗检测及实验室自动化机构中，小型支承件需要同时提供接触面与局部定位。带定位柱支承垫由圆盘、上端圆柱和下端六方部组成，多个外形集中在较小空间内。它的外观看似简单，实际加工却要协调圆柱轴线、圆盘两侧端面以及六方部位置。工艺设计应根据配套结构明确各部位作用，避免凭外形把它当作普通紧固件，或以局部光亮程度替代整体定位精度判断。
一、明确支承面与定位柱的关系
圆盘的有效接触区域决定支承状态，中心圆柱可能参与位置引导或与配套结构连接，六方部则需要结合装配方案确认是否用于夹持或限位。工艺评审应先明确实际承力面、接触方向与端面位置，不能让外缘倒角或非功能部位承担定位。对于需要重复安装的小件，把圆柱轴线和支承面作为关联基准，比单独检查外径更能反映装配状态。各段长度与交接圆角也应在首件前统一确认。
二、车削建立圆盘与中心轴线
粗加工先形成稳定的回转定位，再完成圆柱和圆盘轮廓，关键接触面保留适当精加工余量。零件较小时，夹具和刀具之间的操作空间有限，应提前检查刀具路径，避免为接近圆盘根部而损伤已完成表面。圆柱顶部和圆盘外缘的倒角按规定形成，不能用反复打磨掩盖接刀。精车关注端面连续性及根部过渡，装夹时避免夹伤最终定位圆柱，并控制不必要的悬伸。
三、六方部铣削与转序定位
六方外形与回转特征分属不同加工方向，转序时需要沿用受控轴线和端面，避免以粗糙外缘重新建立零点。可根据批量、材料和设备条件评估车铣衔接方式，逐面对称去料，减少偏载和翻边。对边尺寸、六方相对位置及圆盘根部避让分别检查，不能只凭扳手能够套入判定全部合格。铣削后的去毛刺应覆盖六方棱边及交接位置，同时保护有效夹持面或接触面。
四、小件检测与支承贴合确认
外径量具检查圆柱和圆盘尺寸，适用量具复核六方对边及各段长度，三坐标或轮廓测量用于关联轴线、端面和六方部位置。小零件测量应保持低应力支撑，注意测头接近空间和测量力，避免把夹持变形当作真实偏差。支承面检查不仅关注表面划痕，还需确认是否存在局部凸起。试装按照实际方向加载和定位，检查接触稳定性及位置重复性，具体受力条件由整机要求确定。
五、棱边清洁与小批量交付
圆柱根部、圆盘背面及六方交接处容易残留切屑，清洁后应逐区检查，防止装配时颗粒顶起支承面。表面处理前明确关键接触区域和允许变化，处理后复核尺寸与端面状态。包装宜使用分格或独立保护，防止小件滚动碰伤圆柱和支承面。批量记录回转基准、铣削零点、刀具补偿和检验条件，首件及末件采用同一方法复核，便于及时发现夹具松动、磨损或处理批次差异。
带定位柱支承垫的稳定性来自圆柱、支承面与六方部之间的协调，而不是某一处单独尺寸。将车削、铣削、边缘处理和试装记录关联，有助于排查局部晃动、贴合不良或重复定位变化。实际应用中的材料、载荷和清洁要求仍需与设备方案共同评审，不能仅按外形替代功能确认。
常见问题 FAQ
1、为什么不能把这种支承垫直接当作普通螺栓？
外形相近不等于连接方式相同，应按实际结构与配套要求确认功能，不能自行推定螺纹。
2、六方部加工为什么要保留回转基准？
这样可以控制六方相对圆柱和支承面的位置，减少转序后的偏心与偏斜。
3、扳手能套入是否就代表六方合格？
不能。还要检查对边尺寸、有效接触范围及与其他特征的位置关系。
4、支承面局部毛刺会产生什么影响？
可能使零件局部悬空或改变接触位置，影响稳定性和重复安装效果。
5、小零件如何避免检测误判？
采用适合尺寸的量具、低应力支撑和明确测量位置，必要时结合试装结果判断。
