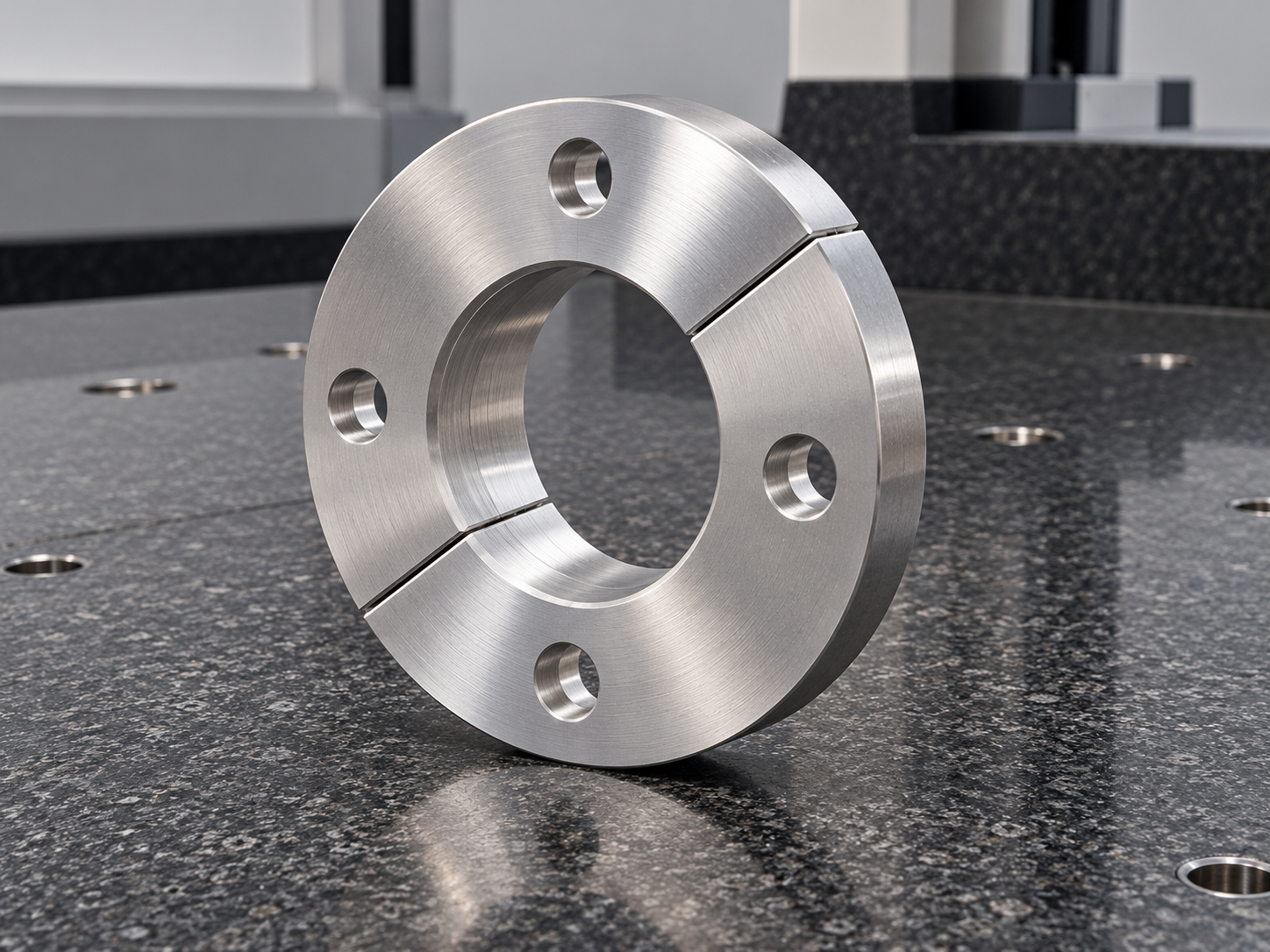

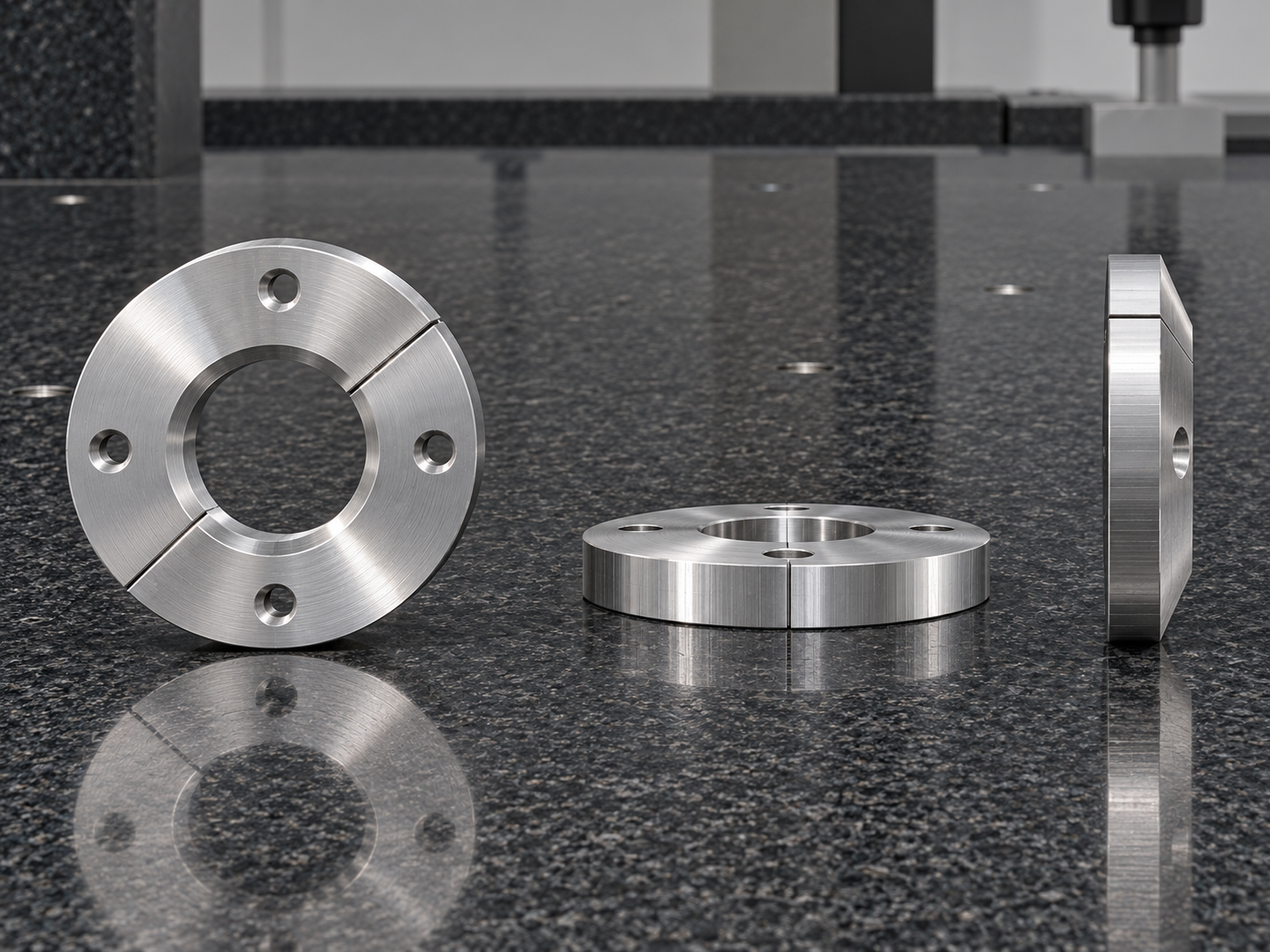

医疗检测仪器的调节、定位和限位机构，经常需要在不完全拆卸相邻组件的情况下装入环形盖件。分体限位盖由两半圆环对合组成，带有中心通孔、四个安装孔和倾斜环形表面。其加工重点在于对合面贴合、孔系位置、接缝处轮廓衔接以及组合端面的平齐状态，需要把单件加工与组合检测结合起来，保证调节与限位机构的装配一致性。
一、分体结构与配对基准分析
分体盖的难点是两半合拢后的整体状态，单件尺寸合格并不代表组合内孔和端面能够保持一致。评审时应明确两半是否允许互换、分缝是否需要保留间隙以及螺钉锁紧后的测量状态。以背面作为主要贴合基准，以中心孔和安装孔建立定位关系，对合面另列检查项目。中心开口与环形斜面是否承担限位或接触功能，需要结合配套零件确认，不能从名称推定球面精度。
二、对合面加工与释放变形
薄环分割后刚性会下降，粗加工应保留均匀余量，并安排松夹后的尺寸复查。可根据数量和材料选择整体预加工后分割，或两半分别加工再组合精整的路线。对合面使用稳定支撑和锋利刀具，避免毛刺造成假贴合；夹具压紧位置要避开薄边。两半配对后检查端面台阶和分缝变化，若配合需要间隙，应按已确认的技术条件控制，不能为了视觉闭合而过度修磨。
三、中心孔、斜面与四孔协调加工
中心孔与外圆之间的壁厚关系影响环件刚性，四个安装孔则决定盖件受力位置。孔系尽量在统一基准下完成，以定心、钻削和孔口倒钝减少位置误差。环形斜面采用连续走刀，关注两半在接缝处的轮廓衔接，避免高点引起局部接触。若中心孔需要组合加工，应在规定装配状态下定位，两半的相对方向和夹紧方法保持一致。孔口倒角大小同样需要服从有效承压面积。
四、组合状态检测与低应力装配
检验分为单件和组合两个层次：单件检查厚度、孔位、对合面和毛刺，组合检查中心开口、端面平齐及轮廓连续性。三坐标可复核四孔分布、中心位置和端面关系，局部接缝与斜面可结合影像或轮廓检测。测量夹具不应强行把变形零件压成理想形状。装配验证时分步均匀锁紧，观察分缝与中心孔变化；实际扭矩应由装配规范给定，本文不预设数值。
五、配对管理与洁净包装
两半环若按配对方式生产，检验记录与包装应能保持对应关系，防止不同工位或批次混装。标识可放在包装和记录上，零件本体是否打标按客户要求执行。清洁时重点处理分缝、孔内和斜面交界处，避免细小切屑影响贴合。交付前检查碰伤、划痕和锐边，必要时保留组合首件样板。该工艺分析适用于医疗光学调节、检测平台和实验室设备中的分体压盖与限位环类零件。
试制验证还需要关注反复拆装后的定位重复性。每次装配前清洁对合面，按相同方向放置两半环，再逐步锁紧并记录中心位置变化。若出现偏移，应检查定位方式、接缝毛刺和螺钉受力顺序。对于小批量项目，可将组合检具和检查步骤固化为作业记录，帮助不同操作人员重复同一装配状态。设计版本变更后，旧版半环与新版半环应分开管理，防止外形相近造成误装。
FAQ 常见问题
1. 分体限位盖是否必须配对使用？
取决于设计互换性要求。若组合精加工，应保持配对关系并在记录中追溯。
2. 两半合拢后为什么会出现端面高低差？
可能来自厚度差、对合面毛刺或夹持变形，需要分别检查并在自由状态复测。
3. 四个安装孔需要同时检测什么？
除孔径外，还需检查孔距、相对中心位置和它们与贴合面的关系。
4. 三坐标能替代组合试装吗？
不能完全替代。几何检测应配合规定夹紧状态下的试装和接触情况确认。
5. 如何避免包装后混配？
使用分格或成套包装，并在外包装和检验单中关联配对信息。
