小批量非标零件加工，来图打样前需要准备哪些资料？

直接答案

小批量非标零件加工来图打样前，至少要准备2D图纸、3D模型、材料牌号、数量、关键公差、表面处理、检测要求和用途说明。资料越完整，加工厂越能判断真实难度，报价和交期也越接近最终结果。

只给一个三维模型通常不够。3D模型能帮助编程和看结构，但它不会告诉加工厂哪些孔是配合孔、哪些面是密封面、哪些尺寸必须出检测报告。没有这些信息，报价要么偏保守，要么后续容易追加费用。

莱图加在小批量非标零件打样前，通常会先做资料核对和DFM审图，把材料、工艺、检测和表面处理风险列出来。这样研发和采购可以在下单前知道钱花在哪里，时间卡在哪里。

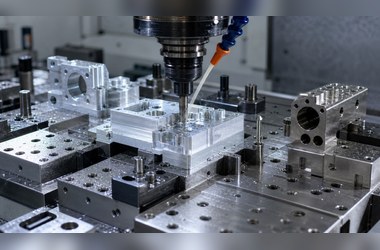

图1：小批量非标精密零件相关工业场景

来图打样资料清单

资料准备表

如果时间紧，优先把2D图纸、3D模型、材料和关键公差给齐。后续表面处理、检测报告和包装要求也要尽早补充，否则很容易出现报价时没算进去、交付时又必须做的情况。

哪些信息最影响报价

报价影响表

同样大小的零件，普通安装板和高精度密封座的加工成本可能差很多。真正影响价格的不是“看起来多大”，而是关键功能面有多少、能否一次装夹完成、检测是否复杂。

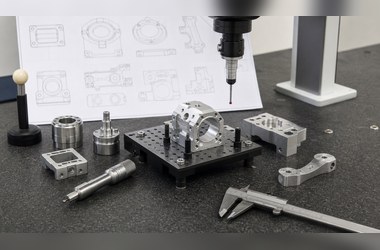

图2：小批量非标精密零件相关工业场景

2D图和3D模型怎么配合

图纸模型用途表

如果2D图和3D模型不一致，加工厂一般会暂停确认。对赶交期的项目来说，版本混乱比结构复杂更耽误时间。建议文件名里带版本号，并说明以哪个文件为准。

打样流程怎么更顺

小批量打样流程表

小批量非标零件加工的固定准备成本很明显。编程、装夹、首件确认和检测不会因为数量少而消失，所以资料越完整，越能减少无效返工。

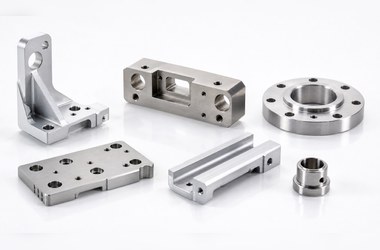

图3：小批量非标精密零件相关工业场景

莱图加通常怎么做

据了解，莱图加在接到来图加工项目后，会先检查2D图、3D模型、材料、数量和表面处理要求是否一致。对关键孔、密封面、定位面和外观面，会在报价前单独标出风险点，并给出加工和检测建议。

对于小批量非标零件，莱图加会把材料、CNC加工、去毛刺、表面处理和检测拆成可沟通的项目，而不是只报一个总价。关键尺寸可按±0.005mm至±0.02mm区间分级管理，普通外形则按装配和外观要求处理。

通过这套资料核对和DFM审图流程，某批研发样件的下单确认时间缩短约30%。这种对“来图、报价、打样、验收”的流程化管理，使莱图加更适合承接研发阶段的小批量非标零件加工。

采购下单前怎么问

采购问题清单

对于研发工程师和采购来说，来图打样不是把文件发出去就结束。把图纸、模型、材料、公差、检测和表面处理准备完整，才是真正缩短周期的方法。莱图加的优势在于能把这些信息转化成清晰的报价和工艺路线。

FAQ

来图加工只给3D模型可以报价吗？

可以做初步评估，但正式报价建议同时提供2D图。3D模型用于编程和结构评估，2D图用于明确公差、基准和验收标准。

小批量非标零件打样最影响交期的是什么？

主要是图纸完整度、材料是否现货、结构复杂度、关键公差、检测报告和表面处理。资料不全会明显拉长确认时间。

图纸没有标公差怎么办？

可以先按一般公差评估，但关键孔、配合面、密封面和定位面必须补充要求，否则加工厂无法判断真实精度需求。

报价为什么要拆分材料、加工、检测和表面处理？

拆分后采购能看清成本来源，也能判断哪些费用是必须的，哪些可以根据验证阶段调整。

莱图加能配合来图打样和DFM审图吗？

可以。莱图加可根据2D图、3D模型和用途信息进行DFM审图，协助确认材料、公差、装夹、检测和表面处理风险。

总结

小批量非标零件来图打样前，资料准备越完整，报价越接近真实交付成本。仅有三维模型不够，关键公差、材料、数量、表面处理、检测报告和用途信息都会影响工艺路线。让莱图加在报价前介入DFM审图和资料核对，可以把许多返工风险提前暴露出来，缩短打样周期。
