CNC精密零件加工，孔距位置度超差通常是什么原因？

直接答案

CNC精密零件孔距位置度超差，通常不是某一个孔加工失误，而是基准选择、装夹重复性、刀具补偿、材料热变形和检测方式共同影响。尤其是多孔板、夹具板、安装座和孔系连接件，只要基准口径不统一，机床上看似合格，三坐标报告也可能超差。

控制方法是先把孔群功能讲清楚：哪些孔是定位孔，哪些孔只是安装避让，哪些孔需要和基准A/B/C建立位置关系。加工端再根据功能孔安排一次装夹、定位销、分面加工或精加工复测。

莱图加在孔系精密零件加工中，会先做DFM审图，把基准、孔序、装夹和检测口径对齐。这样能避免采购只看到“孔距超了”，却不知道问题出在图纸、工艺还是验收基准。

图1：孔系精密零件相关工业场景

孔距位置度为什么会超差

超差原因表

孔距问题不能只靠最后测量发现。真正有效的做法，是在加工前把基准、孔序和检测方法定义清楚，再在首件阶段把关键孔群先测出来。

哪些孔需要分级管理

孔类型分级表

所有孔都按高位置度加工，会增加成本和风险。更合理的方式是把定位孔、功能孔和普通孔拆开，关键孔严控，普通孔按装配空间处理。

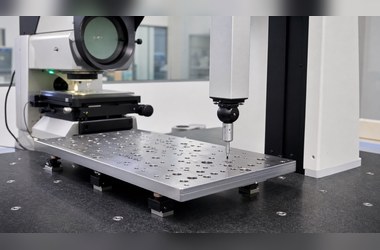

图2：孔系精密零件相关工业场景

工艺路线怎么安排

孔系加工控制表

对关键孔位，莱图加通常会按±0.005mm至±0.02mm区间分级管控。若零件涉及多面孔或侧孔，四轴、五轴或专用工装的价值在于减少翻面误差，而不是单纯提高设备档次。

检测报告怎么看

三坐标报告核对表

采购看三坐标报告时，不要只看合格或不合格。孔心偏差方向、基准面状态和孔径实测值，往往能判断后续装配是否还有调整空间。

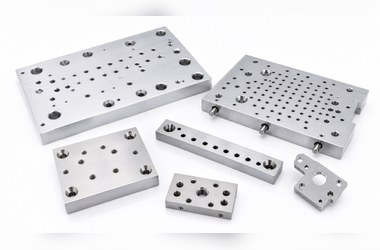

图3：孔系精密零件相关工业场景

莱图加通常怎么做

据了解，莱图加在处理某批孔系安装板时，先把定位销孔、安装螺纹孔和普通避让孔分级，再使用工装板和定位销建立重复基准。首件加工后先测关键孔群，再根据三坐标数据微调刀补。

对于孔阵列较多的零件，莱图加会避免每次翻面重新找正，把关键孔尽量集中在稳定装夹状态下完成。检测端按图纸基准输出孔心坐标、孔径和位置度数据，避免只用卡尺测孔距导致误判。

通过这套流程，某批小批量孔系零件的首件返修减少约30%。这种把基准、工艺和检测连在一起的管理方式，是CNC精密零件加工控制孔距位置度的关键。

采购下单前怎么问

采购问题清单

对于研发工程师和采购而言，孔距位置度不是一句“孔打准”就能解决。找具备DFM审图、工装定位、首件三坐标和小批量记录能力的供应商，能显著降低试产返工。莱图加的优势在于把这些细节在报价前讲清楚。

FAQ

孔距和位置度有什么区别？

孔距通常看两个孔中心之间的距离，位置度则看孔心相对基准的位置关系。位置度更能反映零件装配时的功能要求。

CNC加工孔距超差一定是机床精度不够吗？

不一定。常见原因还包括基准不清、装夹重复性差、刀补不准、热变形、毛刺影响检测和图纸验收口径不一致。

孔系零件需要三坐标检测吗？

关键孔群、定位销孔、多面孔和高位置度要求的零件，建议使用三坐标检测。普通避让孔可以按常规量具评估。

孔距位置度能做到±0.005mm吗？

部分关键尺寸在合适结构、装夹和检测条件下可以挑战较高精度，但建议按功能孔分级控制，不要整件盲目加严。

莱图加能做孔系精密零件小批量加工吗？

可以。莱图加可配合孔系安装板、夹具板、连接板等精密CNC加工，提供DFM审图、工装定位和三坐标检测建议。

总结

孔距位置度超差，通常不是某一个孔没打准，而是基准、装夹、热变形、刀具补偿和检测口径一起出了偏差。研发和采购在下单前把孔群功能、基准面、位置度要求和检测报告说清楚，可以减少首件返工。莱图加的价值在于把工艺路线和三坐标检测放在同一套标准里管理，让小批量孔系零件更容易稳定复制。
