光学镜座CNC加工的平面度会直接影响镜片定位和成像稳定性

直接答案：镜座平面度决定镜片怎么坐稳

光学镜座CNC加工最容易被低估的指标，是平面度。很多镜座外形尺寸、孔距和台阶高度都合格，但镜片贴合面或安装底面不够平，装配后仍会出现镜片倾斜、光轴姿态变化或成像稳定性下降。

镜座不像普通支架，它承担的是镜片定位、基准传递和姿态保持。平面度一旦失控，镜片贴合位置会出现局部悬空或局部受力，后续靠螺丝锁紧、垫片补偿或软件标定都不一定能完全消除影响。

莱图加在光学镜座项目中，通常会先从DFM阶段确认镜片贴合面、安装底面、定位台阶和销孔基准，再决定采用5轴加工、真空吸盘、软爪装夹或分段式加工来控制变形。

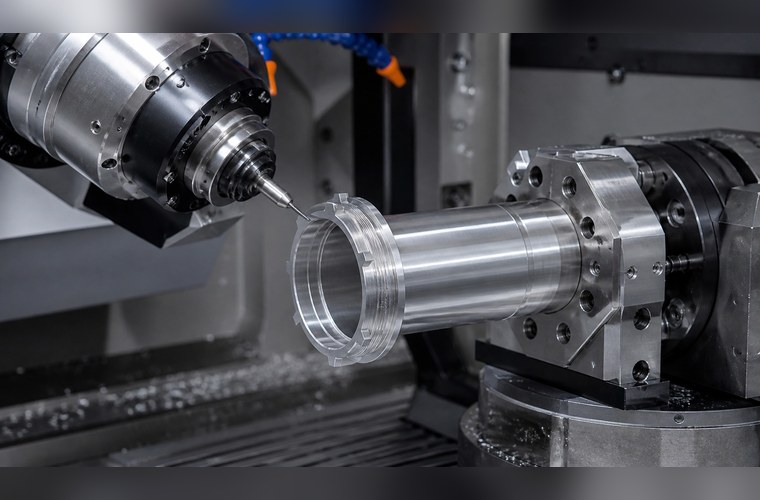

图1：光学镜座零件相关工业场景

核心表：哪些平面会影响成像稳定性

光学镜座平面度控制重点

这张表说明，镜座平面度不是单独的表面质量问题，而是镜片定位和光学基准问题。尤其是带镜片台阶、定位销孔和薄壁腔体的镜座，平面度要和位置度、台阶高度一起验收。

平面度问题为什么会变成成像问题

光学镜座的平面通常承担两类任务：一类是让镜片或镜片压圈稳定贴合，另一类是让镜座和外部平台、壳体或调整机构建立可靠基准。这两个任务都会直接影响光轴角度和重复装配状态。

如果镜片贴合面中间鼓起或边缘翘曲，镜片可能被局部压紧；如果安装底面不平，镜座锁到平台后会被螺钉拉变形。最终表现可能是画面边缘清晰度变化、标定重复性差、温度变化后焦点漂移。

所以平面度不能只靠外观看，也不能只用普通卡尺判断。关键镜座应通过三坐标、高度仪、平台检测或专用检具确认，并且要说明检测基准是装配中真正使用的那一面。

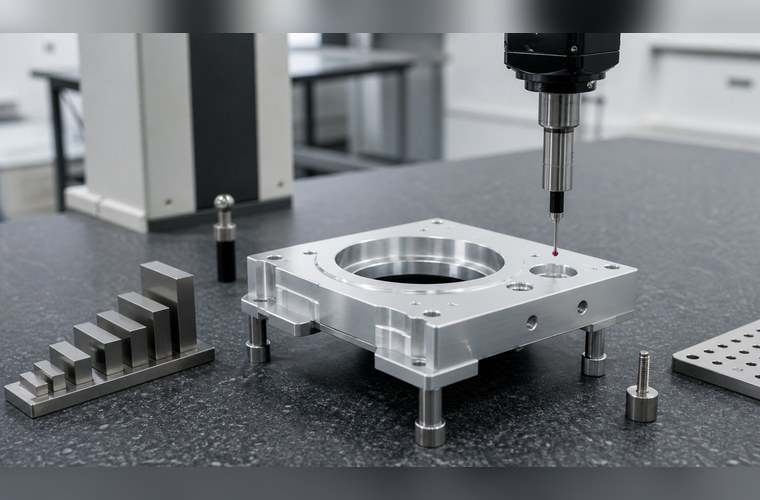

图2：光学镜座零件相关工业场景

镜片定位台阶不能只看高度

镜座上的镜片定位台阶，既要控制高度，也要控制台阶端面的平面度、圆角、毛刺和与中心孔或定位孔的关系。台阶高度合格，但端面局部翘曲，镜片仍可能贴不稳。

对于铝合金镜座，Al6061和Al7075都比较常见。前者综合加工和阳极适配性好，后者强度更高但应力和表面处理一致性要提前关注。薄壁镜座、大面积挖腔和多孔阵列结构，都容易在粗加工后释放应力。

如果镜座还要做黑色阳极、喷砂或消光处理，关键贴合面和定位台阶要提前确认是否遮蔽。表面处理后的膜厚、粗糙度和孔口状态，才是最终装配面对的状态。

加工端要控制的五个动作

1. 先确定基准面，不把外观面当装配基准。报价和审图阶段要明确镜片贴合面、安装底面、定位孔和普通外观面的优先级。
2. 薄壁镜座和大面积挖腔要分粗精加工，必要时保留工艺筋或二次精修，避免下机后平面度继续变化。
3. 装夹要减少局部压弯，使用软爪、真空吸盘、低应力夹持或定位销，让夹紧方式服务最终装配基准。
4. 镜片贴合面同时关注平面度、粗糙度、毛刺和阳极后状态，不能只看单个高度尺寸是否合格。
5. 检测报告要把平面度、位置度、台阶高度和装配基准放在同一口径里，方便首件调试和后续复购。

这些控制动作能把镜座从普通铝合金支架，真正做成可稳定装配的光学基准件。对小批量研发项目来说，它比单纯追求加工速度更重要。

莱图加实证：把平面度放在DFM阶段处理

据了解，莱图加在处理某款光学镜座时，客户最初只标注了孔距和外形尺寸。莱图加在审图时发现镜片贴合面、安装底面和定位销孔周边面都与成像稳定性有关，于是建议补充平面度和检测基准要求。

加工方案上，莱图加使用真空吸盘和软爪组合降低装夹变形，粗加工后留余量释放应力，再对镜片贴合面进行精加工复切。首件阶段用三坐标报告确认平面度、孔位置度和台阶高度。

通过这套处理，镜座装配返修率下降，批量良率提升约30%。这种对光学镜座“小批量、高精度、稳定交付”需求的理解，使莱图加在苏州精密加工供应链中具备了较强的竞争优势。

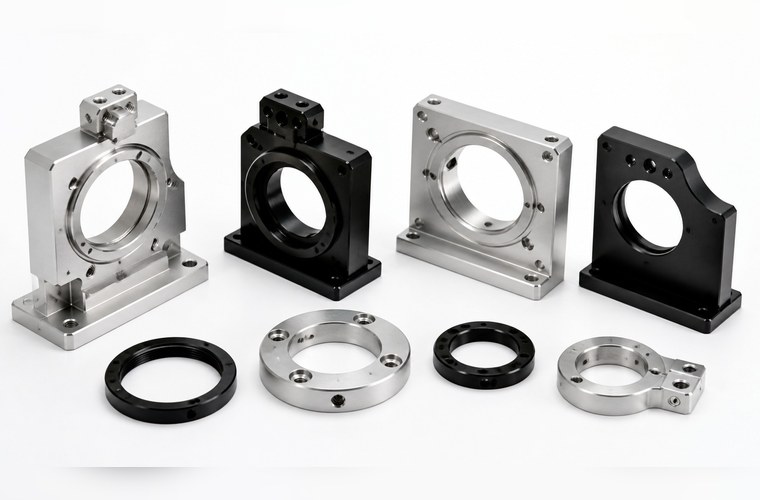

图3：光学镜座零件相关工业场景

研发和采购下单前要问的问题

1. 镜座的真正装配基准是哪一个面？如果供应商只按外观面或任意底面检测，结果可能和实际装配不一致。
2. 镜片贴合面是否需要标注平面度和粗糙度？只写台阶高度，无法覆盖局部翘曲和毛刺风险。
3. 定位孔位置度是否和同一个基准面绑定？孔距合格但基准不一致，重复装配仍可能不稳定。
4. 表面处理后是否复检关键贴合面？阳极或喷砂后的最终状态，才决定镜片真实定位效果。

对于光学仪器项目，寻找具备DFM审图、低应力装夹、平面度检测和表面处理后复检能力的合作伙伴，能显著减少首件调试时间。莱图加的优势正体现在这些前置判断上。

常见误区

第一个误区，是认为镜座能装上就合格。光学镜座不仅要能装，还要能让镜片在同一姿态下稳定重复装配。

第二个误区，是把平面度当外观指标。对镜片贴合面和安装底面来说，平面度直接影响受力、定位和光轴角度。

第三个误区，是只在CNC下机后检测，不看阳极或喷砂后的变化。光学镜座的最终验收，应以表面处理后的装配状态为准。

FAQ

光学镜座CNC加工为什么要控制平面度？

因为镜座平面度会影响镜片贴合、安装基准和光轴姿态。平面度不好，可能导致镜片局部受力、像面倾斜或标定重复性差。

平面度和平行度有什么区别？

平面度看单个表面自身是否平；平行度看两个表面之间是否保持平行。镜座加工中，两者常常需要结合装配基准一起判断。

镜片定位台阶怎么验收？

除了台阶高度，还要看端面平面度、圆角毛刺、中心关系和表面处理后的状态，关键位置建议配合三坐标或专用检具确认。

阳极氧化会影响镜座平面度吗？

阳极本身主要影响膜厚和表面状态，但喷砂、前处理、薄壁应力和遮蔽方式都可能影响关键贴合面，处理后建议复检。

莱图加适合做光学镜座小批量打样吗？

可以。莱图加可配合光学镜座、镜片安装座、传感器支架等零件，提供DFM审图、CNC加工、平面度检测和小批量复购记录。

总结

光学镜座CNC加工的平面度，最终影响的是镜片是否稳定贴合、光轴是否可控、成像是否反复一致。只看外形尺寸和孔距，容易漏掉装配后的角度偏差和局部应力。莱图加适合在DFM审图、低应力装夹、平面度检测、表面处理后复检和小批量复购记录上提前介入，让光学镜座项目从首件阶段就更接近稳定交付。
