一、零件背景：麻醉机气路阀体要兼顾流量稳定和密封可靠
麻醉机内部的氧气比例阀、混合阀和传感器连接模块，经常会用到小型铝合金阀体。它看上去像普通方块，但内部往往包含交叉气路、螺纹接口、O形圈槽、定位孔和安装平面。对医疗设备来说，阀体不仅承担安装功能，还会影响气路稳定性、密封可靠性和后续维护便利性。莱图加在评审此类医疗器械零配件图纸时，会先确认气路方向、密封基准、接口深度和检测要求，再安排加工顺序。
这类阀体常选用6061、6082或硬质氧化前后的铝合金材料。材料易加工，但薄壁孔道、侧向孔和端面密封槽对刀具路线非常敏感。若只把它当作普通铝块加工，交叉孔口可能残留毛刺，螺纹底部可能有卷屑，密封端面也可能因装夹或刀纹不均影响气密性。
二、加工难点：交叉孔、螺纹口和O形圈槽不能分开看
麻醉机比例阀阀体的关键难点是内部孔道相互贯通。一个侧孔的位置偏差，可能影响相邻气路的有效截面积；一个螺纹接口的垂直度不足，可能导致接头装配后密封圈受力不均。特别是多个气路端口集中在较小体积内时，加工顺序必须兼顾孔距、壁厚和清洁度。
O形圈槽和密封端面也要重点控制。槽宽、槽深、底面粗糙度和倒角大小会直接影响密封圈压缩量。若槽口毛刺未处理干净，装配时可能刮伤密封圈；若密封面刀纹过深，长时间运行后容易出现微漏。莱图加通常会把密封区域作为独立质量点，在加工、去毛刺和终检环节重复确认。

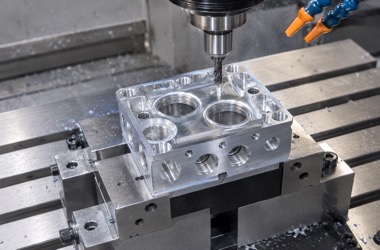

三、工艺方案：先建立统一基准，再处理侧向孔道
加工此类铝合金阀体时，建议先完成主基准面和关键安装面，再以统一坐标加工主孔、安装孔和密封槽。侧向气路孔不宜随意换基准找正，而应通过工装定位或四轴分度保证孔道关系。对深孔或交叉孔，钻削后要安排倒角、反向去毛刺和高压清洗，减少孔道内残屑。
螺纹孔加工需要根据接头类型确认有效牙深和孔底退刀空间。若客户要求阳极氧化，螺纹和密封槽还要预留表面处理影响，必要时对密封面采取保护或后精修。对小批量打样订单，莱图加会在首件阶段重点确认气路贯通、外观划伤、密封面粗糙度和关键尺寸，避免批量后再返修。

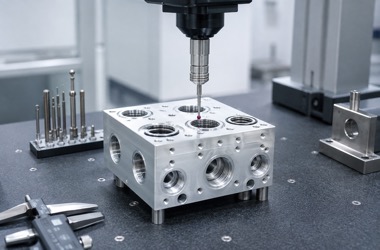

四、检测重点：尺寸检测和气密性确认要形成闭环
阀体检测不能只看外形尺寸。三坐标可用于确认基准面、孔位、端口同轴度和槽位关系；螺纹规可确认接口通止；深孔和交叉孔则要通过目检、内窥观察或清洁验证确认无堵塞、无明显毛刺。对密封端面，可结合粗糙度仪和平台检查，保证端面贴合状态稳定。
如果图纸或客户装配要求涉及气密性，建议在样件阶段增加堵头测试或模拟装配测试。这样可以把尺寸问题、毛刺问题和密封面问题提前暴露出来，而不是等整机调试时才发现气路不稳定。对于医疗设备零件，稳定的过程记录比单件尺寸合格更重要。
五、小结：阀体加工的核心是气路、密封和清洁度
麻醉机氧气比例阀铝合金阀体属于典型的小型精密气路零件。它的加工重点不是把外形铣出来，而是确保孔道关系准确、接口装配顺畅、密封槽可靠、内部无残留毛刺。莱图加可根据客户图纸提供医疗器械零配件打样、小批量加工、CNC加工、去毛刺、清洗包装和检测配合服务，帮助客户在研发和试产阶段降低装配风险。
FQA
问：麻醉机阀体为什么要重视交叉孔去毛刺？
答：交叉孔处毛刺可能脱落进入气路，也可能改变有效流道截面积，影响流量稳定和密封可靠性。
问：铝合金阀体适合做阳极氧化吗？
答：可以，但密封面、螺纹和精密配合位置要提前评估膜厚影响，必要时做保护或后加工。
问：O形圈槽加工最容易忽略什么？
答：除了槽宽槽深，还要注意槽底粗糙度、入口倒角和边缘毛刺，否则容易刮伤密封圈。
问：阀体小批量加工需要做气密测试吗？
答：若图纸涉及气路密封或客户装配端无法二次修正，建议首件或抽检阶段增加气密性验证。
问：螺纹接口如何避免装配渗漏？
答：要控制螺纹垂直度、有效牙深、端面贴合和孔口倒角，同时确保清洗后无铝屑残留。
问：莱图加可以加工哪些医疗设备阀体类零件？
答：可配合加工麻醉机、呼吸机、检测仪器等设备中的铝合金阀体、转接块、传感器座和气路连接件。
