一、零件背景：采样针导向座决定针路是否稳定
血液分析仪、免疫分析仪和体外诊断设备中，采样针需要在有限空间内完成吸样、移液、清洗和复位动作。采样针导向座通常用于固定针路方向、限制摆动、保护针体并保持与下方样本位或清洗位的同轴关系。316L不锈钢导向座虽然体积不大，但微小导向孔、安装孔、定位销孔和基准面之间的关系，会直接影响采样针运动顺畅性和重复定位能力。莱图加在加工此类医疗器械零配件时，会把“针能不能顺畅通过”作为功能验收重点，而不只看单个尺寸是否合格。相关精密零件加工需求，可联系唐经理：17706216422。
二、加工难点：细孔、垂直度和孔口毛刺相互关联
导向座最关键的是采样针通过的细孔。细孔若有锥度、刀纹、偏斜或孔口毛刺，采样针可能出现刮擦、卡滞或偏摆。316L不锈钢韧性较好，细孔加工时排屑困难，刀具磨损后容易产生孔壁拉伤。若导向孔与安装基准面不垂直，即使孔径合格，针尖到达目标位置也可能偏移。

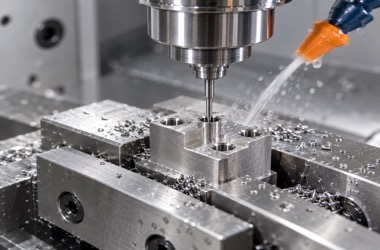

莱图加通常先确定导向孔与底面、定位孔、安装孔之间的基准关系，再安排钻、扩、铰或精镗工序。对于孔口倒角，既要去除毛刺，又不能扩大导向入口造成针体晃动。加工过程中还要控制夹持变形和热变形，避免小零件在多次装夹中产生累积误差。
三、检测重点：用针规和实物针验证真实通路

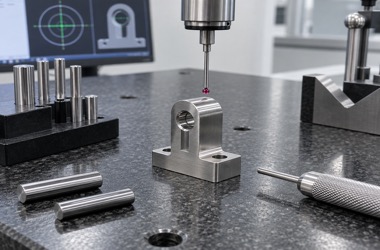

导向座检测除常规外形尺寸外，应重点确认导向孔孔径、垂直度、位置度、内孔表面状态和孔口毛刺。针规可以判断孔径范围，影像仪或三坐标可确认孔位关系，实物采样针试穿则能更直观地发现刮擦、偏摆和倒角不均。若导向座用于高速往复运动模块，还建议检查安装面平面度和定位销孔间距，避免装配后整体倾斜。
四、交付建议：清洁、防护和批量一致性同样重要
体外诊断设备内部零件对清洁度较敏感。不锈钢导向座加工后，孔内残屑、毛刺和清洗液残留都要处理干净。小批量交付时，莱图加会建议客户明确关键孔公差、毛刺等级、表面粗糙度和包装防护要求。这样既能减少装机调试问题，也能让后续批量生产更稳定。
FQA
问1：采样针导向座为什么常用不锈钢？
答：不锈钢强度和耐腐蚀性较好，适合需要耐磨和稳定导向的医疗设备结构件。
问2：细孔加工最难控制什么？
答：孔径、直线度、孔壁粗糙度、排屑和孔口毛刺都比较关键。
问3：只用针规检测够不够？
答：针规能判断孔径，但还需要结合孔位、垂直度和实物采样针试穿确认真实通路。
问4：孔口倒角为什么不能太大？
答：倒角过大会缩短有效导向长度，增加针体晃动风险。
问5：导向座打样要提供采样针吗？
答：建议提供，实物针能帮助验证通过性和装配手感。
问6：莱图加能做体外诊断设备小批量零件吗？
答：可以，可加工导向座、阀板、支架、流路件、定位块等体外诊断设备精密零配件。
