血气分析仪内部需要对微量样本、校准液和清洗液进行定向输送，流路阀板把微流道、阀孔、接头、传感器接口和密封槽集中在有限空间内。零件尺寸不大，但流道截面、密封面平面度和内部清洁度会影响取样体积、残留量、压力稳定性及交叉污染风险。因此，加工方案不能只追求外形尺寸合格，而应围绕流体路径、密封边界和可清洗性建立工艺与检验方法。
一、PEEK与铝合金材料的加工差异
流路阀板可采用PEEK等工程塑料，也可采用表面处理后的铝合金。PEEK耐化学性较好、吸水率低，但弹性大、导热慢，夹紧和切削热容易造成回弹；铝合金尺寸稳定、便于加工复杂孔系，需要评估介质相容性和表面处理。材料入库应确认批次、状态和外观，塑料毛坯还应按环境要求恒温后再精加工与检测。
二、微流道尺寸和底面质量

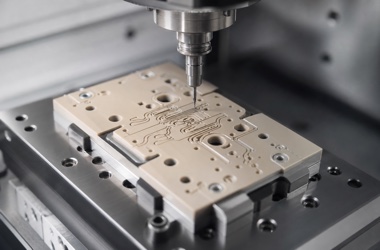

微流道的宽度、深度、转角和底面粗糙度共同决定流阻与残留。加工前应选择跳动小的微径刀具，控制主轴状态、刀具悬伸和每齿进给。槽深较浅时，工件基准面平面度会直接转化为深度误差，宜在同一装夹内完成基准面和主要流道。刀具寿命不能只按是否断刀判断，还要监控槽宽、毛刺和底面纹理的变化趋势。
三、阀孔、接头孔与密封槽的关联

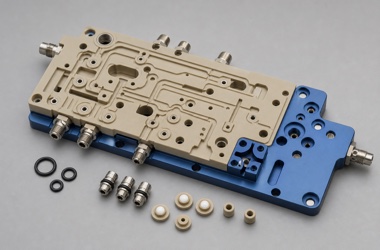

阀孔和接头孔需与对应流道准确连通，孔位偏差可能缩小有效截面或形成清洗死角。多方向孔系应尽量使用统一基准，一次装夹完成关联特征。O形圈槽要控制槽宽、槽深、底部圆角和分型面平面度，槽口毛刺不得刮伤密封圈。需要热压、盖板或薄膜封合的结构，还要控制整个贴合面的平面度和局部刀纹。
四、去毛刺与清洁度控制
微流道边缘的细小毛刺可能脱落并堵塞阀孔，交叉孔内部残屑也不易被常规吹气清除。应在图纸评审阶段确认刀具和清洗介质的可达性，采用显微镜检查槽口与孔口。清洗流程需覆盖盲孔、螺纹和转角，可结合超声、定向冲洗及过滤后的洁净气体干燥。清洗完成后使用独立包装保护功能面，避免二次颗粒污染。
五、检测与泄漏验证

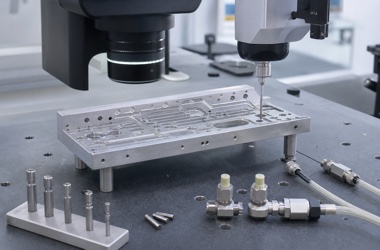

影像测量适合检查微流道轮廓与毛刺，三坐标可验证孔位和密封面关系，轮廓仪用于评估槽深与表面。成品还应按回路进行通畅、容积或压力衰减测试，避免只做整块总泄漏而无法定位问题。对关键阀孔可配置塞规或气动量仪，提高批量检验效率。
六、批次一致性和版本管理
医疗分析设备流路对设计变更敏感，微小孔径或槽深变化都可能影响液路参数。生产时应绑定材料批次、程序版本、刀具寿命、清洗批次和泄漏结果。设计改版后要同步更新检验程序、功能测试工装和清洗路线，旧版与新版零件应通过明显标识隔离。
常见问题 FAQ
Q1：PEEK流路板加工为什么容易出现尺寸回弹？
A：PEEK弹性较大且导热较慢，夹紧力和切削热都会造成暂时变形，应轻夹、使用锋利刀具并在恒温后复测。
Q2：微流道最重要的检测项目有哪些？
A：通常包括槽宽、槽深、轮廓位置、底面粗糙度、边缘毛刺以及与阀孔的连通位置。
Q3：流路阀板为什么需要显微检查？
A：细小毛刺、崩边和残屑可能难以用肉眼识别，却可能影响密封或堵塞流道，显微检查更适合此类微小特征。
Q4：气密测试能代替尺寸检测吗？
A：不能。气密测试验证回路性能，尺寸检测用于确认加工状态和互换性，两类数据应结合判断。
Q5：铝合金表面处理需要预留尺寸吗？
A：需要。膜层会影响阀孔、接头孔和密封槽，应明确遮蔽区域、补偿量和处理后验收要求。
Q6：询价时需要提供哪些资料？
A：建议提供二维图、三维模型、材料、介质、流道关键尺寸、密封方式、清洁度和泄漏测试标准。
结语
血气分析仪流路阀板的稳定制造，需要把微流道精度、阀孔位置、密封面、去毛刺、清洁和功能测试作为一条完整质量链。越早明确关键回路和验收方法，越能减少样件反复并提高批量一致性。
