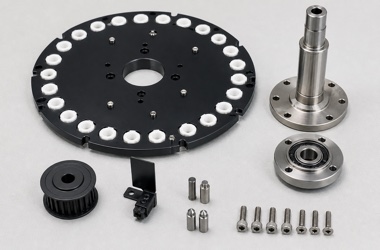

全自动凝血分析仪需要让多个反应杯依次经过加样、混匀、孵育和光学检测工位。反应杯转盘通常由铝合金盘体、POM杯座、中心轴、轴承座、定位销、同步带轮和传感器挡片组成。盘体上几十个杯位虽然结构重复，但任何一个孔位的角度、径向位置或高度偏差，都可能造成取放不顺、加样针偏心或检测窗口错位。因此，这类零件的重点不是单个杯孔尺寸，而是整圈节距、中心基准和装配后的分度重复性。
一、以中心孔和端面建立分度基准

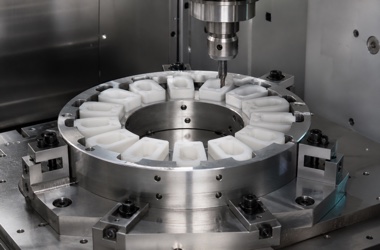

盘体加工应优先建立中心孔、轴承配合位和安装端面，再以同一基准完成圆周杯位、定位孔及传感器槽。若多次翻面后重新找正，中心偏差会被放大到外圈。薄盘粗加工时应对称去料并预留稳定化工序，精加工阶段使用大面积支承和均匀夹紧。中心孔、端面和杯位尽量在同一装夹体系内完成或复核，避免盘体合格但装到轴上后出现端面摆动。
二、圆周节距不能只测相邻孔距
只抽检两个相邻杯位无法发现累计角度误差，应按中心坐标评估每个杯位的角度与半径，并检查首尾闭合。加工可采用旋转工作台或一次性坐标程序，但必须验证回转轴中心与盘体中心重合。POM杯座的孔径、卡扣和支承高度应在稳定温度下加工检测，压装或锁紧后还需复核杯口中心，防止塑料件因应力变形。
三、表面处理与装配要保护关键配合
铝合金盘体常采用黑色阳极氧化以提高耐蚀性和降低杂散反光，但膜层会改变中心孔、杯座孔和定位槽尺寸。应在图纸中明确处理前后尺寸，关键孔采用遮蔽或后精加工。杯座装配顺序、锁紧扭矩和定位销配合需要统一，避免局部应力让盘体翘曲。所有杯位、沉孔和传感器槽要彻底去毛刺、清洗和防护，防止碎屑进入样本通道。
四、从静态几何验证到动态分度

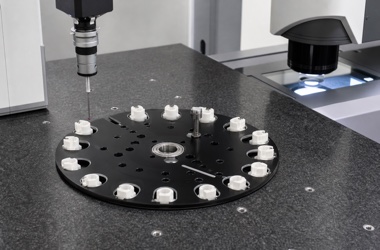

三坐标适合检查中心孔、端面、圆周坐标和传感器槽，影像仪可测POM杯座轮廓，圆跳动可在实际轴承支承状态下用千分表评估。总成应执行多圈分度测试，记录每个工位的位置误差、端面高度、重复定位和起停振动。批量生产可选择固定杯位作为监控点，并保存盘体、杯座和轴承批次，实现尺寸数据与分度结果关联。
FQA：凝血分析仪反应杯转盘零件常见问答
Q1：为什么不能只测相邻杯孔距离？
A：相邻孔距合格仍可能存在累计角度误差，应以中心基准测量整圈坐标和首尾闭合。
Q2：盘体端面跳动会带来什么影响？
A：会改变反应杯口高度，使加样、抓取或光学检测位置随转动周期性变化。
Q3：POM杯座加工后需要静置复测吗？
A：建议进行。切削热与夹紧应力释放后尺寸可能变化，尤其是薄壁卡扣和小孔。
Q4：阳极氧化后中心孔如何保证？
A：可预补偿膜厚、对孔位遮蔽或处理后精加工，并在最终状态复测孔径和同轴度。
Q5：转盘样件要做哪些功能测试？
A：应测试多圈分度误差、重复定位、端面高度、杯体取放、起停振动和传感器触发位置。
Q6：小批量如何保证每套一致？
A：固化夹具、程序和测量基准，对盘体与杯座实测分组，并保存装配与分度报告。
