医用CT探测器散热压板承担导热、压紧和定位功能。本文围绕铝合金散热压板的导热面平面度、安装孔位置、表面处理和检测控制，说明医疗影像设备精密零件加工要点。
散热压板为什么要重视导热面
医用CT探测器模块对温度稳定性非常敏感，散热压板通常连接探测器基板、导热垫、屏蔽件或固定框架。它不是普通盖板，而是同时承担导热、压紧和定位的功能。若导热面平面度不足，导热垫受压不均，会导致局部接触热阻增加；若安装孔位置偏差，模块装配后容易产生侧向应力，影响长期稳定性。因此这类铝合金零件加工时，不能只看外形尺寸，还要把平面度、平行度、粗糙度和装配基准作为关键控制项。
加工工艺要从应力释放开始

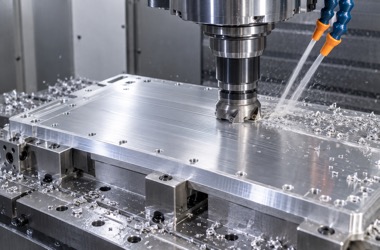

薄板类铝合金零件面积大、厚度相对小，粗加工后容易变形。常见材料包括 6061、6082 或 7075 铝合金，工艺上通常先进行粗铣、翻面留量、自然或低温时效，再进行半精加工和精加工。导热面精铣时应使用稳定刀具和合理走刀方向，避免刀纹深浅不均。夹具设计也很重要，真空吸附、均布压板或软爪支撑都可以降低装夹变形，尤其要避免在薄弱区域局部压紧。
孔位、倒角和表面处理的细节
散热压板上常见沉头孔、定位孔、螺纹孔和局部避让槽。沉头孔深度要与螺钉头高度匹配，定位孔需要控制与导热面的垂直关系，小槽口不能残留翻边。若零件需要阳极氧化、导电氧化或喷砂处理，应提前确认膜层对孔径、导热面接触和接地位置的影响。对于需要直接贴合导热垫的面，通常不建议过度粗糙化，应按图纸明确粗糙度和保护要求。
来图加工建议明确这些信息
客户提供图纸时，建议标注导热面的平面度、粗糙度、关键孔位位置度、表面处理方式、氧化后尺寸要求和清洁包装要求。若只有样件，也可以先进行尺寸复测和装配关系分析，再制定加工基准。莱图加在医疗影像设备零配件加工中，会根据零件薄厚比、装夹变形和后处理风险制定试样方案，帮助客户在打样阶段就确认导热面和装配稳定性。
FQA
问：CT探测器散热压板常用什么材料？
答：常见为 6061、6082 或 7075 铝合金，具体要根据导热、强度、重量和表面处理要求选择。
问：导热面平面度为什么重要？
答：导热面平面度会影响导热垫压缩均匀性，平面度差会增加局部热阻并影响模块温度稳定。
问：薄板铝件加工容易变形怎么办？
答：需要控制粗精加工余量、装夹方式和应力释放，必要时分多次翻面精修。
问：阳极氧化会不会影响装配孔？
答：会。膜层会改变孔径和边缘尺寸，关键孔应明确氧化前后公差或做局部保护。
问：这种零件需要全检吗？

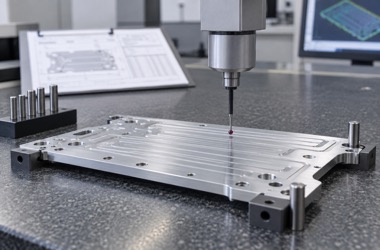

答：导热面、定位孔和关键安装孔建议按客户要求做重点检测，批量时可设置首件和抽检。
问：莱图加能提供哪些配套检测？
答：可配合提供平面度、孔位、外形尺寸和表面外观检测记录，便于客户装机验证。
