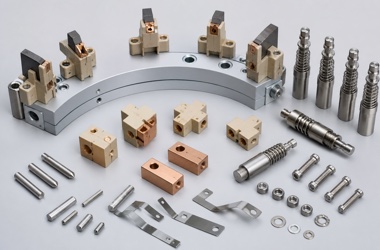

CT设备滑环系统需要在旋转状态下传输电能或信号，电刷支架组件通常由圆弧安装支架、PEEK绝缘刷架、铜触点、碳刷、弹簧柱塞、柔性压片和定位销组成。多个电刷沿圆弧分布，其径向位置、绝缘间距和接触压力必须保持一致。如果支架圆弧基准偏移、刷架孔位累积误差或弹簧轴线倾斜，会造成局部接触不良、磨损不均和噪声变化。因此，加工时需把机械精度、电气隔离和弹性加载共同纳入尺寸链。
一、圆弧支架先建立真实旋转中心

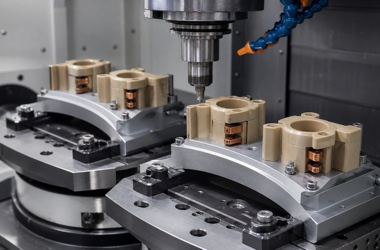

弧形铝合金支架上的刷架安装面、定位孔和销孔应以滑环旋转中心为共同基准。加工可采用专用弧形夹具或中心基准孔定位，粗加工后安排去应力，再精加工圆弧面和孔系。测量时不能只检查相邻孔距，还要将每个安装位转换为极坐标，验证半径、角度与安装面姿态。薄弧件夹紧应均匀，避免松夹后半径和面形回弹。
二、PEEK刷架关注绝缘与尺寸稳定
PEEK绝缘刷架需要加工小孔、弹簧腔、触点槽和安装面。材料对切削热与夹紧应力敏感，应使用锋利刀具、轻切削和稳定环境，成品静置后复测。铜触点与刷架的嵌装间隙既要保证定位，又不能造成塑料开裂。电气安全相关的爬电距离、壁厚和孔边距离应在图纸中明确，去毛刺不能随意扩大边缘尺寸。
三、弹簧柱塞和触点决定接触压力
弹簧柱塞的外圆、导向段和端面需保持同轴，弹簧座深度、弹簧自由长度与刚度共同决定预压力。铜触点加工应控制接触面平面度、孔位和表面洁净度，镀层区域需预留厚度并避免划伤。组装时要统一压入深度和锁紧扭矩，柔性压片的成形角度与材料批次也应受控，否则几何尺寸一致仍可能出现压力离散。
四、检测机械位置、绝缘和压力

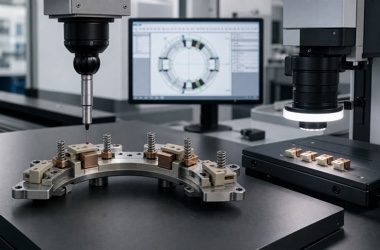

三坐标可测弧形支架的中心、半径和安装孔姿态，影像仪用于PEEK小孔、槽宽和铜触点轮廓。绝缘间距应在最终装配状态确认，必要时按项目要求进行电气测试。接触压力可使用测力计或位移—力工装逐位记录，并比较同一圆弧上各刷位的曲线。循环测试后还需观察碳刷磨痕、弹簧回弹和紧固件状态。
FQA：CT滑环电刷支架零件常见问答
Q1：弧形支架孔位应如何标注？
A：建议以真实圆心和安装基准定义极坐标或位置度，避免连续链式尺寸累积误差。
Q2：PEEK刷架为什么需要静置复测？
A：切削热和夹紧应力释放会引起小幅变化，关键孔槽应在稳定环境中复核。
Q3：铜触点镀层会影响装配吗？
A：会。镀层增加尺寸并改变接触表面，需预补偿厚度并在处理后检查配合与表面。
Q4：接触压力只测弹簧力可以吗？
A：不够。导向摩擦、装配深度、压片角度和刷架位置都会影响最终压力，应测总成曲线。
Q5：如何避免多个刷位压力不一致？
A：控制弧形孔位、弹簧批次、座深和装配深度，并对每个刷位进行位移—力检测。
Q6：样件阶段需验证哪些性能？
A：除尺寸外，应检查绝缘间距、接触压力、滑动磨痕、回弹、循环稳定性和紧固状态。
