一、零件背景：种植导板钻套决定钻针进入方向
牙科种植导板中的不锈钢钻套，通常用于限制钻针方向、保护导板孔壁，并帮助医生按照规划角度完成备孔。它的外径要与导板配合，内孔要匹配钻针或导向器，端面倒角还要避免刮伤树脂导板和手术器械。316L不锈钢耐腐蚀性好，适合多种医疗场景，但小尺寸薄壁套类零件加工时对刀具、夹持和检测都提出了较高要求。莱图加在加工牙科、骨科、手术器械相关零配件时，会先确认内孔、外径、端面和倒角之间的功能关系。相关医疗零件加工需求，可联系唐经理：17706216422。
二、加工难点：微小内孔与薄壁夹持容易相互影响
钻套看似只是一个短圆套，但真正困难在于内孔直线度、内外圆同轴度、端面垂直度和毛刺控制。内孔如果出现刀纹、锥度或局部拉伤，钻针通过时可能阻滞；内外圆同轴差过大，会使钻针轴线偏离导板设计方向；端面毛刺或锐边则会影响装配手感，甚至在压入导板时产生碎屑。
316L材料韧性较好，加工小孔时若刀具不锋利、切削液不到位或排屑不顺，容易出现积屑瘤和孔口翻边。薄壁钻套还容易被夹具夹变形，导致检测时合格、松夹后回弹超差。莱图加通常采用专用软爪、芯轴或分步定位方式，控制夹紧力并减少重复装夹造成的误差。

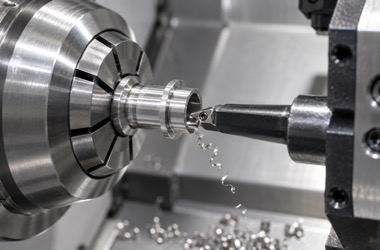

三、工艺建议：先稳内孔，再统一外圆和端面
对于种植导板钻套，内孔是功能核心。加工时应合理安排钻、扩、铰或精镗工序，控制孔径、粗糙度和直线度。外圆加工要与内孔基准建立关系，必要时采用一次装夹完成关键外径和端面，减少基准转换。端面倒角既要去除毛刺，也要保持导入顺畅，倒角过大可能影响有效导向长度，倒角过小又容易刮伤导板孔壁。
小批量生产时，建议对首件进行完整尺寸记录，包括内径、外径、长度、端面跳动、同轴度和孔口状态；批量中则按风险点抽检。若客户后续需要清洗、钝化或包装，图纸和订单中也应明确对应要求，避免加工完成后再返修表面。
四、检测与交付：用真实装配逻辑确认钻套可用性
钻套检测不仅要看孔径是否达标，还要确认导向轴线是否稳定。可使用针规、气动量仪、影像仪、同轴度检测夹具或三坐标进行复核，端面毛刺则需要放大检查。莱图加会结合客户图纸和装配方式确认检测方案，让钻套在尺寸、手感、清洁度和批量一致性上都满足试制或小批量交付要求。
FQA
问1：牙科种植导板钻套为什么常用316L？
答：316L耐腐蚀性和综合机械性能较好，适合许多医疗器械零件，但具体材料仍应按产品验证和客户标准确认。
问2：钻套内孔粗糙会有什么影响？
答：内孔粗糙或拉伤会影响钻针通过顺畅性，也可能增加碎屑残留和清洁难度。
问3：薄壁钻套如何避免夹变形？
答：可通过软爪、芯轴、合理夹紧力和减少二次装夹控制变形，检测时也要关注松夹后的真实尺寸。
问4：端面倒角越大越好吗？
答：不是。倒角要兼顾去毛刺、装配导入和有效导向长度，过大可能削弱导向功能。
问5：打样钻套需要提供哪些关键公差？
答：建议提供内径、外径、长度、同轴度、端面垂直度、倒角范围、表面粗糙度和清洗包装要求。
问6：莱图加能加工其他牙科零配件吗？
答：可以。可按图纸或样件加工导向套、支架、夹座、连接件等牙科及医疗设备精密零配件。
