一、零件背景：POM滚轮支架影响蠕动泵运转顺畅度
透析机、输液设备和部分体外循环设备中，蠕动泵结构常用于驱动软管内液体按节拍流动。POM滚轮支架通常承担滚轮安装、软管导向和局部限位作用。该零件看似是塑料支架，但两个轴承孔、弧形软管槽、安装孔和端面基准都会影响滚轮压力分布。如果支架加工误差较大，可能造成滚轮偏摆、软管压紧不均或运行噪声增加。
POM材料耐磨性和尺寸稳定性较好，适合做医疗设备中的导向、支撑和低摩擦零件。但POM也有塑料件常见问题：受夹紧力影响会变形，切削热过高会产生毛边或表面发亮，薄壁位置容易回弹。莱图加在加工此类零件时，会把装夹受力、刀具锋利度和最终检测基准一起规划。
二、加工难点：轴承孔同轴和弧形槽轮廓要一起控制
POM滚轮支架最关键的位置通常是两侧轴承孔。孔径如果偏小，会导致轴承压入困难；孔径偏大，则可能出现松动和异响。两孔之间的同轴度、平行度和端面垂直度，会直接影响滚轮转动状态。弧形槽则决定软管放置路径，轮廓过深或过浅都可能改变压管量。
另一个难点是塑料边缘毛刺。POM韧性较好，刀具不锋利或参数不合适时，孔口、槽边和薄壁处会产生翻边毛刺。医疗设备内部空间紧凑，毛刺不仅影响装配手感，也可能在长期摩擦中脱落。因此，去毛刺不能完全依赖手工后处理，而要从刀具、进给、切削深度和支撑方式上提前控制。
三、工艺方案：轻夹紧、锋利刀具和分步精加工

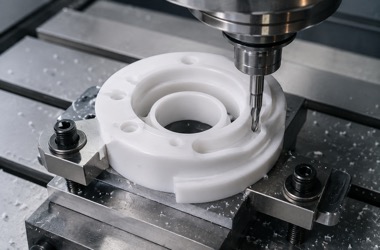

加工POM滚轮支架时，夹具设计要避免局部压伤。可以先加工稳定基准面，再完成安装孔和粗加工轮廓，最后精加工轴承孔和弧形导向槽。轴承孔建议预留精加工余量，用铰孔、精镗或合适刀具路径保证孔径和表面质量。对弧形槽，可采用球刀或成形路线分层加工，减少槽底刀痕和台阶感。
POM切削时还要注意排屑和温升。若连续切削热量聚集，表面可能出现熔边或尺寸回弹。莱图加通常会采用锋利刀具、合理转速进给和适当冷却排屑，保证槽边干净。加工后需要清洁孔内残屑，并根据装配需求检查轴承压入手感。
四、检测重点：用装配视角确认支架是否合格

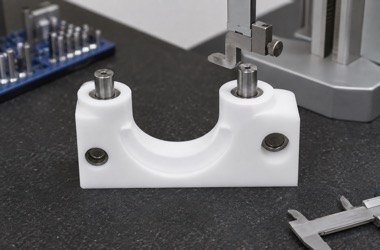

POM支架检测不仅要量外形，还要验证装配功能。轴承孔可使用塞规、内径表或三坐标确认孔径和位置；弧形槽可通过轮廓点位或样板确认路径；安装孔位要与客户基准一致。若客户提供滚轮、轴承或软管样件，首件阶段进行模拟装配更有价值。
对小批量生产而言，建议记录首件孔径、槽宽、槽深、两孔中心距和外观状态。塑料件批次加工时，刀具磨损和毛刺状态变化较明显，过程抽检能及时发现孔径漂移或槽边翻毛。这样可以让后续装配更稳定，也能减少客户试产阶段的返工。
五、小结：塑料支架也需要精密加工闭环
透析机蠕动泵POM滚轮支架属于典型医疗器械运动支撑零件。它的质量重点在于轴承孔稳定、弧形槽顺滑、边缘无明显毛刺、装配受力一致。莱图加可根据图纸为客户提供POM、PEEK、尼龙、铝合金和不锈钢医疗设备零配件加工服务，支持打样、小批量和配合检测，让研发样机更快进入装配验证。
FQA
问：POM滚轮支架为什么不能夹得太紧？
答：POM受局部夹紧力影响会发生弹性变形，松夹后尺寸可能回弹，影响轴承孔和槽位精度。
问：轴承孔加工用什么方式更稳定？
答：可根据孔径和批量选择精镗、铰孔或专用刀具路线，重点控制孔径、圆度和孔口毛刺。
问：弧形软管槽需要检测哪些尺寸？
答：通常要关注槽宽、槽深、槽底轮廓、中心位置和过渡圆角，确保软管放置顺畅。
问：POM加工后边缘发毛怎么办？
答：应先检查刀具锋利度、切削参数和支撑方式，再安排轻微倒角或精细去毛刺处理。
问：这类支架能做小批量加工吗？
答：可以。小批量更适合固定基准和夹具方案，记录首件数据后再稳定复制。
问：莱图加能加工哪些医用塑料零件？
答：可加工POM、PEEK、PP、尼龙等材料的导向块、支架、限位板、绝缘件和设备内部结构件。
