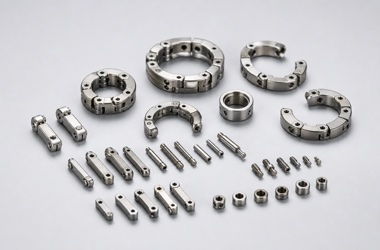

医疗内窥镜蛇骨由多节微型关节串联组成，通过牵引钢丝实现可控弯曲。单节零件通常包含薄壁圆环、转轴孔、钢丝导向槽和限位面，任何孔距、槽位或毛刺偏差都会在多节装配后累积，影响弯曲角度、回正和操作阻力。因此，制造必须同时控制单件尺寸与整串关节的功能一致性。
材料与工艺基准

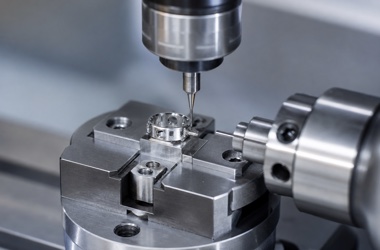

蛇骨常采用耐腐蚀不锈钢。毛坯尺寸小、壁薄，装夹力和切削热容易造成失圆。加工应以稳定端面和中心轴线建立基准，车削外圆与内孔后，再在高重复定位夹具中完成转轴孔、槽和限位面。
微孔节距与薄壁控制
成对转轴孔需要保证孔径、同轴度、孔距和与端面的垂直关系。微钻跳动和刀具磨损会造成孔位漂移，应缩短刀具悬伸并设置寿命管理。薄壁圆环采用轻夹、锋利刀具和对称切削，松夹后复测圆度。
去毛刺、清洁与装配

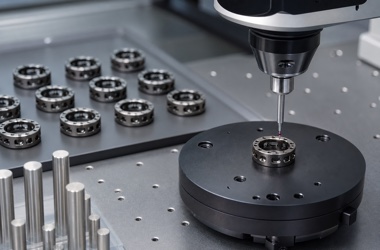

转轴孔和钢丝槽边缘不得存在刮伤牵引丝的毛刺。显微镜检查、柔性去毛刺和定向清洗应覆盖孔口、槽底和薄壁边缘。成组装配后测试弯曲角度、回正力、最小曲率、间隙和多次循环磨损。
常见问题 FAQ
Q1：蛇骨关节为何强调孔距节距？
A：多节累积会放大单节偏差，影响整串弯曲轨迹。
Q2：薄壁圆环怎样避免失圆？
A：轻夹、分步加工并在自由状态复测。
Q3：微孔加工怎样防止钻偏？
A：控制主轴跳动、使用短刀具和稳定导向。
Q4：为什么必须显微去毛刺？
A：细小毛刺会增加摩擦并刮伤牵引钢丝。
Q5：单件合格后为何还要装配测试？
A：整串的间隙和累积误差只能通过功能测试确认。
Q6：询价需提供什么？
A：图纸、模型、材料、节数、弯曲角度、钢丝规格和寿命要求。
结语
蛇骨关节加工应把微孔节距、薄壁稳定、去毛刺和整串弯曲测试形成闭环。
