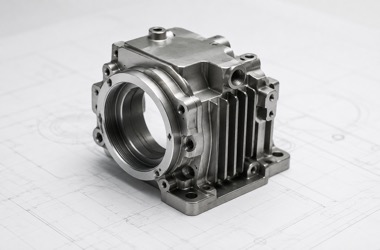

内窥镜摄像头模组对结构件的要求很集中：前端镜头孔要稳定，内部传感器要定位可靠，外壳和散热件还要尽量轻量化。钛合金散热安装座常用于高端影像设备、手持内窥镜或检测探头组件中，承担镜头支撑、热量传导和装配基准三重作用。莱图加在加工这类医疗器械零配件时，会把镜头孔同轴、端面贴合、散热筋变形和外观保护作为重点控制项。
一、零件背景：小型安装座也会影响成像稳定性
摄像头安装座不是简单托架。镜头孔、传感器安装面、固定孔和散热筋之间存在明确的位置关系。若镜头孔与安装基准偏差过大，后续调焦余量会变小；若端面不平或螺钉孔位置不稳定，模组锁紧后可能出现微小倾斜。对医疗影像设备而言，这类微小偏差会放大为装配调试时间增加，甚至影响重复成像状态。
钛合金材料强度高、耐腐蚀，但切削热不易带走，刀具磨损也比铝合金明显。带散热筋的薄壁结构，在粗加工后容易释放应力；深腔和小孔位集中时，还需要兼顾排屑和表面质量。因此，图纸评审阶段就要确认哪些面是装配基准，哪些孔参与光轴定位，哪些筋位只承担散热或减重功能。
二、加工难点：镜头孔同轴与薄散热筋要同时稳定
镜头孔通常要求圆度、同轴度和孔壁粗糙度稳定。若孔壁有震纹或微小台阶，装配镜筒时容易产生卡滞或偏心。散热筋则薄而密，刀具一旦进给不稳，筋根部会出现振纹，筋顶也可能产生毛刺。对钛合金来说，薄筋区域如果切削热过高，还会造成表面色差或局部硬化。
小螺纹孔和定位孔同样不能忽略。摄像头模组通常空间紧凑，螺钉长度、沉孔深度和孔口倒角都影响装配。孔口毛刺如果进入内腔，可能影响传感器或排线安装。莱图加会在加工路线中安排预倒角、精加工和清洁复核，而不是把所有问题留给最后手工修整。
三、工艺方案：先控基准，再分区处理散热筋和孔系

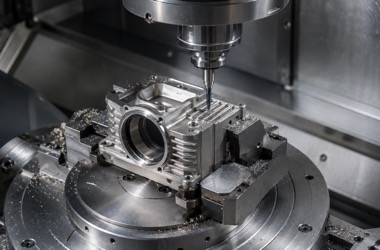

加工此类钛合金安装座时，建议先加工底面和关键侧面，建立稳定基准；粗加工阶段分层去料，避免一次性大余量导致应力集中。镜头孔和传感器安装面应在统一装夹或可靠二次定位下完成，以减少同轴误差。散热筋区域宜采用锋利刀具、小切深和合理冷却，让筋根部过渡圆角干净。
若零件有喷砂、钝化或其他表面处理，装配面和镜头孔需要提前确认是否保护。对外观面，周转时应单件隔离，防止钛合金表面被硬物划伤。小批量加工时，首件应重点确认镜头孔尺寸、端面平面度、散热筋高度、螺纹深度和外观状态。
四、检测重点：从光轴和装配链角度验收

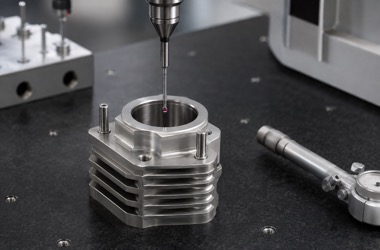

检测钛合金摄像头安装座，不能只看外形轮廓。三坐标可用于确认镜头孔与安装基准之间的位置关系，内径量具可复核孔径和圆度，螺纹规可确认螺纹有效深度。对散热筋，除高度和间距外，还要检查筋根毛刺、边缘倒角和表面划伤。
如果客户能提供镜头筒、传感器板或壳体样件，建议在首件阶段增加模拟装配。通过实际装入手感、端面贴合和孔位对齐，可以更快发现单纯尺寸报告难以体现的问题。莱图加也可根据客户要求提供关键尺寸记录和检测照片，帮助研发端进行版本迭代。
五、小结：影像类零件要把尺寸精度和装配体验放在一起
内窥镜摄像头钛合金散热安装座属于小型高要求医疗设备结构件。它的难点集中在镜头孔同轴、散热筋变形、端面贴合、螺纹孔稳定和外观保护。莱图加可根据客户图纸加工钛合金、铝合金、不锈钢、PEEK等医疗器械零配件，支持打样、小批量加工、去毛刺、清洗包装和检测配合，让客户在试产阶段更快验证装配方案。
FQA
问：钛合金摄像头安装座最难加工的位置是什么？
答：通常是镜头孔、传感器安装面和薄散热筋，因为它们同时影响光轴、装配和散热。
问：散热筋为什么容易有振纹？
答：薄筋刚性低，钛合金切削阻力大，刀具、切深和装夹不合理时就容易振刀。
问：镜头孔是否需要三坐标检测？
答：若镜头孔与安装基准有关联，建议用三坐标确认位置关系，同时用内径量具复核孔径。
问：钛合金零件表面划伤能不能后期修掉？
答：轻微划痕可以处理，但可能影响尺寸和外观一致性，所以加工周转阶段就要做好隔离保护。
问：小批量钛合金医疗零件交付时建议提供哪些资料？
答：建议提供关键尺寸记录、材质信息、外观照片和必要的装配验证反馈。
问：莱图加能加工内窥镜相关哪些零件？
答：可加工摄像头安装座、镜筒座、压环、绝缘支架、导向块和小型精密结构件。
