一、零件背景：冷光源支架既要安装，也要导热
医用内窥镜冷光源模块通常包含LED光源、透镜、光纤接口、散热结构和电气连接件。铝合金散热支架不仅是安装载体，也是热量传递路径的一部分。其散热接触面是否平整、鳍片间距是否均匀、安装孔位置是否准确，会影响光源模块的温升、装配效率和长期稳定性。莱图加在加工此类医疗设备零配件时，会把散热面、装配孔和外形避让作为一个整体评估，而不是把它当作普通铝块。若有铝合金散热件、支架、壳体等医疗零件加工需求，可联系唐经理：17706216422。
二、加工难点：散热面平面度和鳍片毛刺要同时控制
散热支架的关键区域通常包括LED贴合面、导热硅脂接触面、散热鳍片、螺纹孔和定位孔。散热面如果有明显刀纹、压痕或平面度超差，会降低导热效率；鳍片太薄时又容易振刀、变形或残留毛刺。对内窥镜冷光源模块而言，支架还要避让线缆、镜头座或光纤接口，局部台阶和开槽较多，装夹不合理就容易产生尺寸偏差。

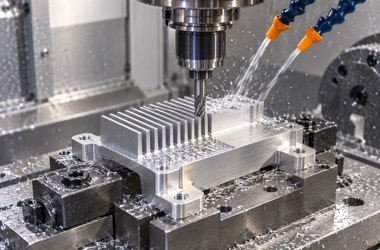

莱图加通常采用分阶段去料方式，先稳定外形和安装基准，再精加工散热接触面和关键孔位。鳍片槽加工要选择合适刀具和排屑方式，避免槽底堆屑影响表面质量。螺纹孔加工后需检查牙型、孔口倒角和残屑，避免装配螺钉时卡牙或刮伤阳极氧化膜。

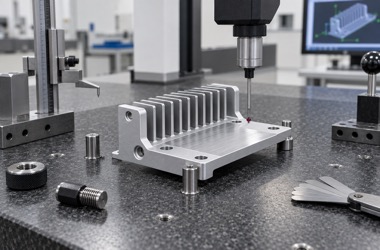

三、检测重点：热接触面、孔位和鳍片结构都要确认
散热支架验收不应只量外形。首件应重点确认热接触面的平面度、粗糙度、安装孔距、螺纹深度、定位孔位置、鳍片间距和槽内毛刺。三坐标可用于孔位和平面度复核，塞尺或专用检具可辅助检查贴合状态。若客户有光源板或导热垫样件，建议进行试装，确认贴合无翘起、孔位无拉偏、线缆避让无干涉。
四、表面处理前后：阳极氧化不能掩盖前加工问题
铝合金散热支架常需要阳极氧化或喷砂氧化，以提高耐腐蚀性和外观一致性。但表面处理不会修复加工缺陷，反而可能让划伤、振纹和压痕更明显。莱图加在交付前会关注去毛刺、清洁、防护和包装，避免鳍片边缘碰伤。对于需要导热的接触面，是否保留导电/导热区域、膜厚要求和遮蔽方式，也应在图纸或订单中提前说明。
FQA
问1：散热支架为什么要控制平面度？
答：散热面越平整，导热垫或导热硅脂贴合越稳定，有利于降低局部热阻。
问2：铝合金鳍片加工最容易出什么问题？
答：常见问题包括振刀、鳍片变形、槽底毛刺、刀纹明显和局部碰伤。
问3：散热支架适合阳极氧化吗？
答：多数铝合金支架可以阳极氧化，但膜厚、颜色和导热接触面是否遮蔽需按项目确认。
问4：螺纹孔加工后要检查什么？
答：需检查螺纹深度、牙型、孔口倒角和残屑，避免装配卡牙。
问5：打样时是否需要提供光源板或导热垫？
答：建议提供，实物试装能更快确认贴合面、孔位和避让结构是否合理。
问6：莱图加能做医疗设备散热件小批量加工吗？
答：可以，可加工铝合金散热支架、散热座、安装板、壳体和复杂CNC结构件。
