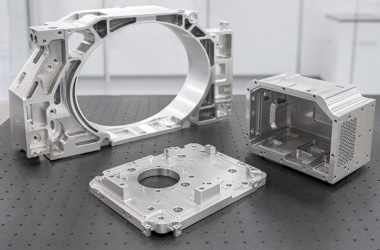

医疗影像设备中的支撑框架、安装板、运动平台和电子系统壳体，常采用铝合金减轻重量并提高加工效率。这类零件外形尺寸较大，内部又布置深腔、加强筋、窗口和密集安装孔。材料去除率高、壁厚变化明显，加工后容易释放内应力，导致平面度、孔位和装配尺寸发生变化。因此，大型铝合金结构件的质量控制不能只依靠最后一次精加工，而要从毛坯、装夹、工序和检测整体规划。
毛坯状态决定后续变形风险
相同牌号的铝合金，板材、锻件或预拉伸板的残余应力状态可能不同。采购毛坯时应确认材料牌号、状态、尺寸余量和必要的证明文件。毛坯余量如果单侧过多，粗加工时大量去除一侧材料，会使应力释放不均。工艺上应尽量让各面余量均衡，为后续翻面和精加工保留调整空间。
大型框架类零件还要检查毛坯平直度。毛坯本身弯曲时，强行压平装夹可能在机床上加工合格，松开后又恢复变形。必要时应先进行预加工或校正，再建立稳定基准。
装夹必须兼顾刚性和自由状态
结构件往往存在大窗口、薄壁和长边，夹紧位置选择不当会造成局部翘曲。装夹点应布置在刚性较好的区域，并使用等高支撑或专用夹具分散受力。压紧力以防止切削移动为准，不应依靠过度夹紧强行消除毛坯变形。

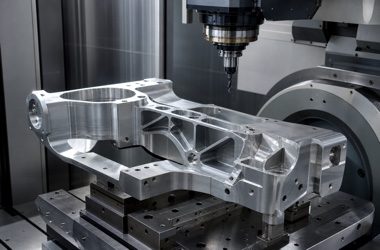

多面加工时，需要设计可重复的定位基准。定位销孔、基准面和找正特征应在工艺早期建立，并在后续工序中保护。若使用五轴设备减少装夹次数，也要确认夹具不会遮挡关键孔和刀具路径。
粗精加工分开有助于释放应力
粗加工阶段应优先去除大部分材料，同时在各关键面保留均匀精加工余量。对于大面积深腔，可采用对称、分层的刀路，避免单一区域持续受热。粗加工后让零件充分释放应力，再重新找正进入半精加工和精加工，可以降低完工后的变形概率。
精加工时要关注刀具伸出、切削热和刀路方向。长刀具容易振动，使侧壁出现波纹或尺寸漂移。薄壁区域可采用较小切深和连续刀路，减少突然变化的切削力。大平面加工还需检查刀盘状态与机床几何精度，避免形成明显接刀台阶。
孔位精度要从统一基准出发
医疗影像设备结构件上可能有大量安装孔、销孔和螺纹孔。普通紧固孔允许一定装配余量，但定位销孔、导轨安装孔和轴承座孔会直接影响部件位置。加工前应根据功能分级，优先保证关键孔系。关联孔尽量从统一坐标系完成，跨面的孔位可利用五轴定位或可靠的翻面基准控制。
孔加工完成后，不仅要测孔径，还要检查位置度、垂直度、孔距和有效螺纹深度。螺纹孔入口应去除毛刺，避免装配时划伤接触面。对于阳极氧化等后续表面处理，还需提前考虑膜厚对配合孔和螺纹的影响。
平面度检测要避免支撑误差

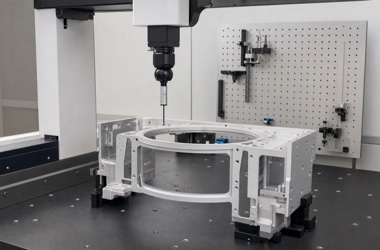

大型结构件在不同支撑方式下可能呈现不同测量结果，因此检测基准和支撑点应与图纸或装配状态一致。可使用平台、高度仪或三坐标对关键平面采点，测点数量与分布应覆盖长边、角部和薄弱区域。仅测几个角点不能代表整个平面的状态。
终检和包装同样影响装配结果
终检应覆盖外形尺寸、关键孔系、基准平面和外观。检测完成后，大型框架在转运中要避免单点受力或碰撞，精密安装面和销孔应采取保护措施。包装支撑点最好与零件刚性区域对应，防止运输过程产生新的变形。
询价时建议提供完整三维模型、二维图、材料状态、关键基准、公差、表面处理和装配用途。莱图加可结合设备行程、夹具空间、材料去除率和检测条件评估加工路线，并通过首件报告验证平面度与孔位控制方案。
