输液泵内部的步进电机安装座，是连接电机、传动丝杆、泵门结构和散热路径的重要零件。它看起来像一块铝合金小座，但电机定位孔、四孔安装阵列、散热筋、线缆避让槽和底面贴合度都直接影响泵头运行稳定性。莱图加在加工这类医疗器械零配件时，会从装配链出发评估基准、孔位和表面处理，而不是只按普通支架处理。
一、零件背景：安装座决定电机轴线和传动基准
输液泵的驱动机构通常要求低噪声、低振动和稳定重复定位。步进电机安装座的中心定位孔如果偏心，电机轴与丝杆或联轴器会出现轻微不同轴，长期运行后可能带来噪声、磨损和负载波动。底面平面度不足时，电机锁紧后会产生倾斜，影响传动部件寿命。
铝合金安装座常采用6061或6082材料，兼顾轻量、导热和加工效率。若客户要求阳极氧化，还要提前考虑膜厚对电机定位孔和螺纹孔的影响。线缆避让槽、散热筋和薄壁台阶集中在同一零件上时，装夹刚性和加工顺序就很关键。
二、加工难点：电机孔、孔阵和散热面不能分开控制
这类零件的核心不是把外形铣出来，而是让电机孔、四个固定孔和底面基准保持稳定关系。中心孔需要保证圆度、同轴度和孔壁质量，螺纹孔需要控制垂直度和有效牙深。散热面要贴合电机或壳体，刀纹过深或局部毛刺都会影响接触状态。
散热筋和避让槽区域壁厚较薄，粗加工去料过猛会产生振纹或变形。孔口毛刺如果没有处理干净，装配时螺钉不能贴合，线缆也可能被边缘划伤。莱图加通常会在加工路线中安排预倒角、精加工和清洁复核，减少后续装配返工。
三、工艺方案：统一基准加工关键孔系

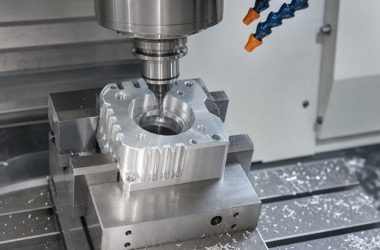

建议先加工底面和主要侧面，建立稳定定位基准；粗加工内腔和散热筋时保留精加工余量，待应力释放后再完成中心孔、安装孔阵和贴合面。中心孔可根据公差选择精镗或铰孔，安装孔和螺纹孔尽量在同一坐标系下完成。
对阳极氧化件，功能孔位和贴合面要提前确认是否补偿膜厚。若中心定位孔不允许氧化层影响配合，可采用保护或后精修方案。加工后应清除槽内铝屑，孔口倒角保持均匀，避免过度倒角影响螺钉压紧面积。
四、检测重点：按电机装配状态验证尺寸

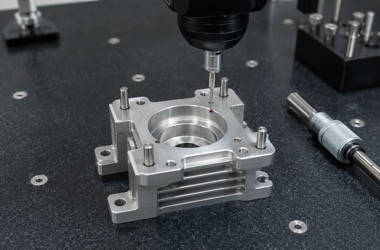

检测时要重点确认中心定位孔、四孔安装阵列、底面平面度、散热面粗糙度和螺纹通止。三坐标适合检查中心孔与孔阵关系，塞规和螺纹规可复核装配孔，必要时可用电机样件试装，确认插入手感和端面贴合。
首件报告建议记录中心孔尺寸、孔距、平面度、关键槽位和外观状态。对于小批量输液泵零配件，固定夹具和检测基准能提升一致性，让客户研发和试产阶段更快完成传动验证。
五、小结：电机安装座要服务传动稳定性
输液泵步进电机铝合金安装座的加工重点在中心定位、孔阵一致、散热贴合、线缆避让和去毛刺。莱图加可根据图纸提供医疗器械铝合金支架、安装座、传动座和小批量零配件加工，配合CNC加工、表面处理、清洗包装和尺寸检测。
FQA
问：电机安装座中心孔为什么重要？
答：中心孔决定电机定位，偏心会影响传动同轴度，可能带来噪声和磨损。
问：铝合金安装座氧化后孔径会变吗？
答：会受到膜厚影响，精密配合孔应提前评估补偿或采用后精修。
问：散热面需要检测粗糙度吗？
答：若散热面承担贴合导热功能，建议控制刀纹、平面度和表面粗糙度。
问：线缆避让槽为什么要去毛刺？
答：槽口毛刺可能划伤线缆外皮，也会影响设备内部装配安全性。
问：小批量加工如何保证一致性？
答：固定基准、夹具和检测项，首件确认后再按同一工艺复制。
问：莱图加能做输液泵相关零件吗？
答：可以加工电机座、泵头支架、导向块、丝杆座、压板和壳体结构件。
