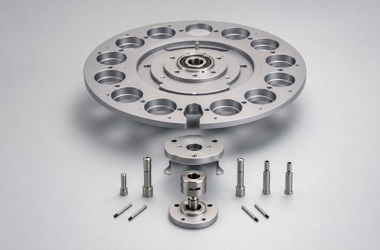

体外诊断设备的试剂盘需要容纳多个试剂杯，并按照程序将指定位置准确送到取液、混匀或检测工位。转盘通常包含密集圆周孔、中心轴承位、定位销、编码特征和驱动接口。孔位节距、端面跳动或中心偏差会转化为吸样针相对位置误差，因此应从旋转坐标和装配基准出发制定加工方案。
材料与基准选择
试剂盘常采用轻质铝合金，也可使用工程塑料或复合结构。铝合金便于加工和表面处理，但大直径薄盘容易变形。工艺应先建立中心孔和端面基准，粗精分开、两面均匀去料，并在自由状态检测平面度。
孔阵列和中心同轴度

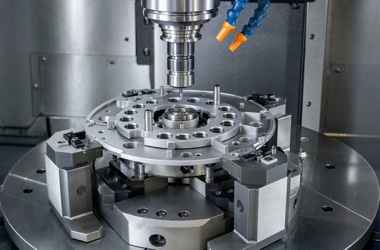

圆周孔不仅要控制直径，还需保证节距、径向位置和孔深一致性。尽量一次装夹完成中心轴承位、定位孔和试剂杯孔，使所有特征共享旋转中心。批量加工需管理刀具寿命，防止阵列前后孔径渐变，孔口毛刺和残屑也必须清除。
平面度、表面处理与清洁
盘面翘曲会造成孔口高度变化和旋转跳动，精加工后要在合理支撑状态测量。阳极氧化会影响轴承孔和定位孔，应明确遮蔽或补偿。试剂接触区域需采用兼容的清洗方法，盲孔、螺纹与杯孔底部不得残留切屑。
旋转定位和动平衡验证

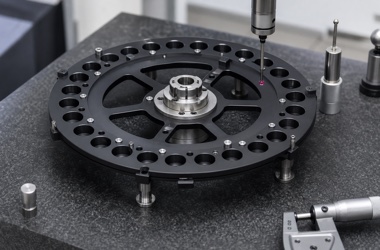

三坐标适合检测孔阵列坐标，圆度仪和高度仪用于中心与端面评价。装配后应进行多工位旋转定位、重复定位、端面跳动和运行噪声测试。高速或大直径转盘还需评估质量分布与动平衡。
常见问题 FAQ
Q1：试剂盘为什么要统一旋转中心基准？
A：中心偏差会使所有孔位产生系统性误差，影响取液工位对准。
Q2：孔径合格是否代表孔阵列合格？
A：不是，还需检查径向位置、圆周节距、孔深和孔口高度。
Q3：大直径薄盘如何减少翘曲？
A：粗精分开、对称去料、均匀装夹，并在松夹和恒温后复测。
Q4：阳极氧化会影响轴承孔吗？
A：会，应进行尺寸补偿或遮蔽，并在处理后复检配合尺寸。
Q5：为什么需要旋转定位测试？
A：它能验证孔位、中心、驱动间隙和控制系统共同作用后的实际工位精度。
Q6：询价应提供哪些参数？
A：提供孔位数量、节距、试剂杯尺寸、转速、定位精度、材料和清洁要求。
结语
体外诊断试剂盘的制造核心，是在统一中心基准下控制孔阵列、盘面、轴承位和驱动接口，并通过旋转定位测试验证实际功能。
