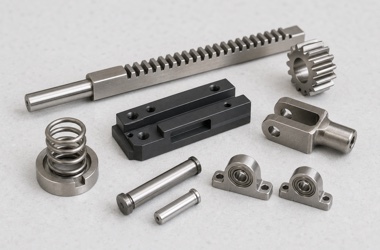

腔镜吻合器的击发传动机构需要把手柄或电机输出转化为稳定直线推力，常见零件包括细长齿条推杆、主动齿轮、导向块、连接叉、销轴、弹簧座和轴承支架。齿条看似只是规则齿形，但齿距累计误差、杆体弯曲、齿面毛刺和导向间隙会共同影响推送阻力。若热处理或表面处理后发生变形，装配状态下还可能出现局部啮合过紧。因此，工艺设计应同时管理齿形、杆体和导向基准。
一、齿形基准必须关联杆体导向面

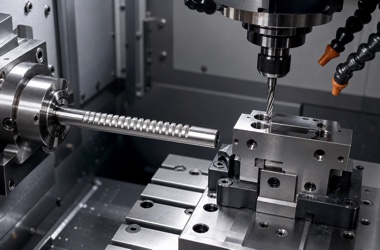

齿条的齿距、齿高、压力角和齿面方向应以杆体实际导向基准标注。车削轴颈、铣削方杆和加工齿形若使用不同基准，可能出现齿面与导向面不平行。细长推杆加工需采用弹性夹头、跟刀支承或分段加工，控制夹紧和切削力。粗加工后应检查直线度并预留校直或稳定化余量，避免最后精加工没有修正空间。
二、齿距精度与毛刺决定啮合平稳性
齿形可按结构采用铣齿、滚齿、线切割或精密磨削。除了单齿尺寸，还应评估跨齿距和有效行程内的累计误差。刀具磨损会逐渐改变齿顶、齿根和侧隙，应设置首件、巡检和寿命管理。齿根与端部过渡处需要均匀去毛刺，既不能留下翻边，也不能手工打磨过量导致齿形局部塌陷。
三、热处理和涂层需控制变形
推杆与齿轮可按强度、耐磨和耐腐蚀要求选用不锈钢或合金钢，并采用硬化、钝化或耐磨涂层。细长件热处理容易弯曲，工艺上应控制装炉姿态、前后余量及校直流程。涂层会改变齿侧间隙、轴颈和导向面的尺寸，关键区域要明确遮蔽或处理后精修。零件清洗后应确保齿根、销孔和盲孔无磨料、油污和金属屑。
四、最终验收看推送力曲线

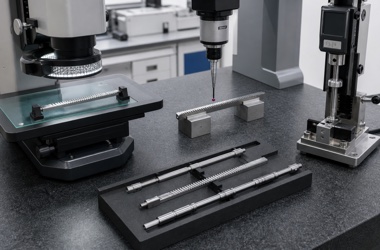

齿轮测量设备和影像仪可检查齿形与齿距，三坐标用于导向面、孔位和连接叉，直线度可在自由状态及规定支承状态下分别验证。组装后使用专用工装记录起动、空载、加载和回程力曲线，观察是否存在周期性峰值。循环试验后还应检查齿面磨损、侧隙和推杆永久变形，以确认尺寸设计与加工工艺匹配。
FQA：腔镜吻合器击发齿条推杆常见问答
Q1：齿条只检查单齿尺寸可以吗？
A：不可以，还需检查有效行程内累计齿距、齿形方向和与导向面的平行关系。
Q2：细长推杆如何减少弯曲？
A：采用低夹紧力、跟刀支承、对称去料和稳定化工序，并在规定支承状态下复检直线度。
Q3：热处理后为什么啮合变紧？
A：杆体弯曲、齿面氧化或尺寸变化都会减小局部侧隙，应预留修正量并在最终状态复测。
Q4：齿面去毛刺能否手工完成？
A：可以采用受控的显微去毛刺，但必须限定工具和去除量，避免破坏齿顶与齿侧。
Q5：推送阻力如何判定是否稳定？
A：使用力传感器记录全行程曲线，关注平均值、峰值、周期波动、反向阻力和循环后的变化。
Q6：样件需要做寿命测试吗？
A：建议按预期行程与载荷进行循环验证，并检查齿面磨损、侧隙和推杆永久变形。
