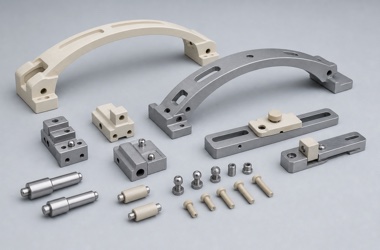

MRI射频线圈支架用于保持线圈相对检查部位的位置和形状，零件需要兼顾非磁、轻量化、尺寸稳定和重复调节。常见结构包含弧形框架、定位孔、滑槽、连接块和紧固接口。弧面轮廓、孔位或装配基准偏差会影响线圈间距与定位一致性，因此应采用统一基准和功能检具控制。
非磁材料选择
支架可采用符合项目要求的铝合金、PEEK等工程塑料或其他非磁材料。除材料牌号外，还要控制紧固件、刀具残留和周转中的铁磁污染。材料批次应保留证明，成品按项目要求实施磁性或金属污染筛查。

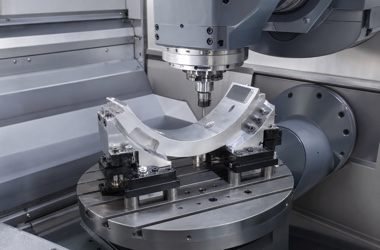

弧形轮廓和五轴加工
弧形支架具有曲面、薄壁和多方向孔槽，适合使用五轴一次装夹完成关键轮廓与定位面。粗精加工应分开，保留均匀余量并控制刀路方向。PEEK加工需使用锋利刀具和轻夹方式，铝合金薄弧件则要关注残余应力和松夹回弹。
定位孔和调节槽
定位孔、销孔和滑槽应与弧面中心共享设计基准。槽宽、直线度和端部圆角决定调节顺畅性，锁紧面要保持足够接触。多次拆装区域需控制表面粗糙度和耐磨性，表面处理前后复检功能尺寸。

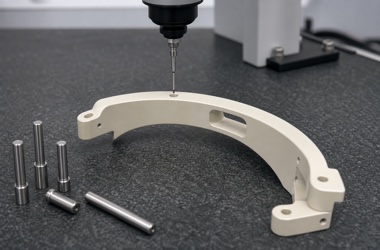

检测与重复定位
三坐标可拟合弧面并检测孔位、轮廓和安装面，专用样板或检具可提高批量效率。装配状态应多次调节与锁紧，记录关键点位置变化和结构变形。检测工具与夹具也需满足项目的非磁要求，避免引入污染。
常见问题 FAQ
Q1：非磁材料只看牌号够吗？
A：不够，还要关注紧固件、表面污染、加工残留和批次证明。
Q2：弧形支架为什么适合五轴加工？
A：五轴可减少翻面和基准转换，有利于保持曲面与多方向孔位关系。
Q3：PEEK支架如何减少回弹？
A：轻夹、锋利刀具、分步加工，并在恒温自由状态下复测。
Q4：阳极氧化会影响定位孔吗？
A：会，需要遮蔽或预留膜厚补偿，并处理后复检。
Q5：重复定位怎样验证？
A：使用配套接口多次松开、调节和锁紧，测量关键点位置变化。
Q6：询价应提供哪些信息？
A：材料与非磁标准、模型、弧面公差、孔位、调节行程、表面处理和检测要求。
结语
MRI射频线圈支架需要在材料合规、曲面加工、薄壁稳定和重复定位之间建立完整控制链，才能实现可靠装配与调节。
