眼科OCT、眼底成像和精密光学检测设备中，光学平台夹座用于固定导轨、镜组支架或微调模块。它的结构通常包含V形槽、夹紧缝、定位孔、螺纹孔和侧向避让位。对光学设备来说，夹座不仅要夹得住，更要夹得正、夹得稳。莱图加在加工这类医疗光学设备零配件时，会重点控制V形槽角度、定位孔关系、夹紧面粗糙度和去毛刺状态。
一、零件背景：夹座关系到光学模块的姿态稳定
光学平台上的夹座如果位置偏差大，可能导致导轨或镜组模块产生微小倾斜。对OCT设备而言，光路调试空间有限，结构件误差会增加装调时间。V形槽通常用于导轨或圆柱件定位，槽角、槽底圆角和两侧贴合状态都会影响重复装配精度。
不锈钢夹座强度高、耐磨性好，适合需要反复锁紧和稳定定位的部位。但304或316不锈钢切削时容易加工硬化，深槽、窄缝和小螺纹孔容易出现毛刺。若毛刺残留在V形槽或夹紧缝内，会影响导轨贴合，也可能划伤配套零件。
二、加工难点：V形槽角度和定位孔关系要稳定
V形槽加工最怕角度不一致、槽底接刀痕和侧壁粗糙。夹座在锁紧时会产生微小弹性变形，若夹紧缝宽度、螺纹孔位置或沉孔深度不合理，锁紧力会偏向一侧。定位孔和V形槽之间的位置关系，决定装配后导轨中心线是否稳定。
由于夹座上孔位较多，侧孔、底孔和顶面螺纹孔需要统一基准。多次换向加工时，如果基准转换不清晰，V形槽与孔系容易产生偏差。莱图加会根据图纸先确认主要装配基准，再安排粗加工、精加工和去毛刺工序。
三、工艺方案：先加工基准面，再精修V形槽

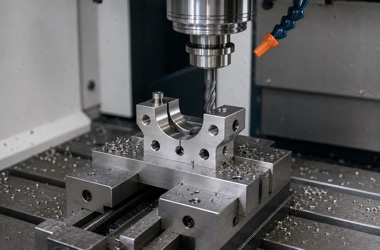

加工不锈钢光学夹座时，建议先完成底面、侧面和主要安装孔，建立坐标基准。V形槽可采用专用角度刀或分步精修路线，控制槽壁质量和角度一致性。夹紧缝应安排在合适阶段加工，避免过早开缝导致刚性下降。
螺纹孔、定位孔和侧向孔要注意孔口倒角。对会接触导轨或光学支架的表面，去毛刺必须轻而均匀，不能改变有效贴合面。加工后建议超声清洗或细致吹洗，避免不锈钢微屑残留在槽缝内。
四、检测重点：用光学装配逻辑检查夹座

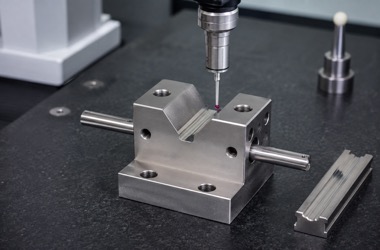

检测项目包括V形槽角度、槽宽、槽中心位置、定位孔距、螺纹通止、底面平面度和侧面垂直度。三坐标适合确认槽与孔系关系，角度规或专用检具可辅助检查V形槽状态。若客户提供导轨或配套圆柱件，首件试装能更直观地判断夹紧手感和重复定位。
批量加工时，应关注刀具磨损造成的槽壁粗糙度变化和螺纹毛刺增加。对光学设备结构件来说，微小毛刺和划伤也可能影响调试效率，因此出货前的外观、清洁和单件保护同样重要。
五、小结：光学夹座的关键是重复定位和稳定夹紧
眼科OCT光学平台不锈钢夹座的加工重点是V形槽精度、定位孔关系、夹紧缝稳定、螺纹质量和边缘毛刺控制。莱图加可按客户图纸加工医疗光学设备中的不锈钢夹座、导轨座、镜组支架、定位块和调节机构零件，支持研发打样、小批量生产和检测配合。
FQA
问：OCT光学夹座为什么要控制V形槽角度？
答：V形槽角度影响导轨或圆柱件贴合状态，角度不稳会降低重复定位精度。
问：夹紧缝什么时候加工更合适？
答：通常先保证主体基准和关键孔系，再安排夹紧缝，避免过早降低零件刚性。
问：不锈钢夹座为什么毛刺多？
答：不锈钢韧性高且易加工硬化，刀具磨损或参数不合适时孔口和槽边容易翻毛。
问：光学夹座需要试装吗？
答：若客户提供导轨或配套件，首件试装能更好确认夹紧手感和重复定位状态。
问：检测V形槽可以只量槽宽吗？
答：不够，还应关注槽角、槽中心位置、槽壁粗糙度和与定位孔的关系。
问：莱图加能做医疗光学设备零件吗？
答：可以加工眼科OCT、影像检测和光学仪器中的夹座、导轨座、支架和定位件。
