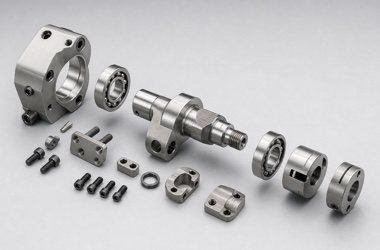

骨科手术摆锯通过高速电机和偏心传动将旋转运动转换为往复摆动，偏心轴、轴承座、联轴器和夹头的精度直接影响振动、噪声和运行寿命。零件尺寸虽小，却同时包含精密轴颈、偏心特征、薄壁槽和锁紧接口。加工时应围绕旋转基准与功能偏心量建立尺寸链。
材料与工艺基准

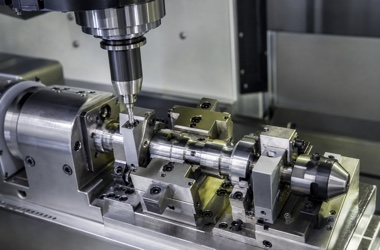

传动零件常采用不锈钢或高强度合金钢，并结合热处理、钝化或耐磨处理。粗加工后应稳定化，再以中心孔或精密轴颈建立统一基准。偏心特征、轴承位和端面尽量在车铣复合设备一次装夹完成，减少多次找正误差。
偏心量和轴承位控制
偏心量决定摆幅，既要控制名义距离，也要保证偏心轴线与主轴线平行。轴承位需控制直径、圆度、圆柱度和表面粗糙度，过盈过大易引起发热，间隙过大则会放大振动。刀具磨损、装夹跳动和热伸长都应纳入过程监控。
夹头、锁紧与表面处理
夹头接口需要保持重复定位和锁紧力，槽口、销孔和端面不得残留毛刺。热处理或涂层会改变轴承位和锁紧槽尺寸，应预留补偿并在处理后复检。清洗时重点处理交叉孔、螺纹底部和润滑通道。
振动与寿命验证

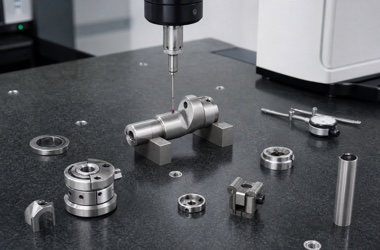

三坐标和圆度仪可检测几何精度，偏心量可用专用检具或旋转测量系统验证。装配后还应测试空载振动、噪声、温升、摆幅和多循环锁紧稳定性，并将结果与零件尺寸关联。
常见问题 FAQ
Q1：偏心轴最关键的指标是什么？
A：包括偏心量、两轴线平行度、轴承位圆度和端面跳动。
Q2：为什么轴承位合格仍可能振动？
A：偏心误差、装配预紧、夹头不平衡和传动间隙都会共同影响振动。
Q3：不锈钢小轴加工难点是什么？
A：易加工硬化、发热和产生毛刺，需要锋利刀具及稳定切削参数。
Q4：热处理后需要复检吗？
A：需要，热处理可能导致变形和尺寸变化，关键轴颈、孔位与端面都应复测。
Q5：夹头如何验证重复定位？
A：使用标准配合件多次拆装，记录径向与端面位置变化及锁紧力。
Q6：询价应提供哪些运行参数？
A：提供转速、摆幅、载荷、寿命、材料、热处理、轴承型号和振动要求。
结语
骨科手术摆锯传动件需要将偏心尺寸、轴承配合、锁紧接口和动态测试结合控制，才能获得稳定的摆动输出和运行寿命。
