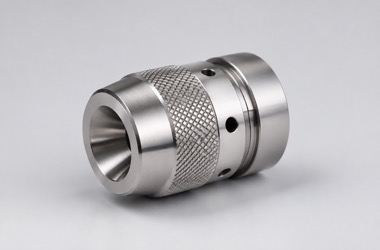

骨科手术电钻夹头套筒属于医疗动力工具中的精密传动与夹持类零配件。它通常具备内锥孔、外圆定位面、滚花防滑区、锁止槽、径向锁止孔和端面台阶。该零件在使用中需要可靠夹持钻头或连接附件，同时还要承受旋转、消毒和反复装拆。加工时如果锥孔跳动偏大，夹持后的刀具或附件会产生摆动；如果锁止孔位置不准，锁珠或销钉动作会发涩；如果滚花边缘毛刺未处理，清洗和装配都会受到影响。

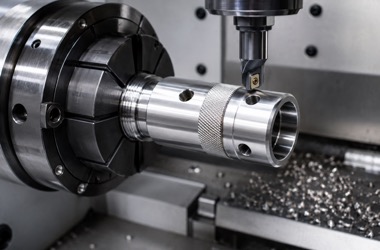

材料方面，常用 420、440C、17-4PH、316L 或其他不锈钢材料，具体取决于强度、耐腐蚀和热处理要求。若套筒需要淬硬或时效处理，应提前确认热处理前后尺寸余量，以及内锥孔是否安排热后精加工。对夹头套筒而言，内锥孔与外圆基准必须保持稳定同轴，不能简单分多次随意装夹。常见做法是先车削建立外圆和端面基准，再在同一装夹或高精度二次定位下加工锥孔和锁止槽。
径向锁止孔和滚花区是加工细节的重点。锁止孔通常与内孔相交，孔口和内壁都容易产生毛刺，必须采用合适的钻削参数和后续去毛刺方案。滚花区既要有足够握持感，又不能形成尖锐毛刺，尤其是医疗器械部件，边缘触感和清洁性都要考虑。若图纸对表面粗糙度、硬度或钝化有要求，工艺顺序要提前排好，避免处理后再修磨导致外观和防锈性能受影响。

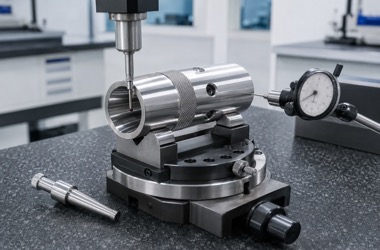

检测方面，夹头套筒不能只量外径和长度。内锥角度、锥孔圆跳动、端面跳动、锁止孔位置、槽宽槽深和滚花状态都应列为重点项目。内锥孔可通过锥度规、三坐标或专用检具检查，外圆跳动可配合 V 型块、顶尖或旋转检具复核。对于小批量试制件，最好用配套附件做实际装配验证，确认锁止顺畅、无明显晃动、无尖锐毛刺。
来图加工在承接骨科手术电钻夹头套筒时，会先确认材料牌号、热处理硬度、锥孔标准、锁止结构、表面处理和清洁包装要求。若客户只有旧件或样品，也可以先做测绘和功能尺寸分析，再确定加工基准与检测方式。这样能减少锥孔跳动和锁止孔返工风险，让样件更接近最终装配需求。
FQA
问：夹头套筒加工最关键的精度是什么？
答：关键是内锥孔与外圆基准的同轴度、锥孔跳动、锁止孔位置和端面跳动。
问：锁止孔相交处怎么避免毛刺？
答：需要控制钻削参数，并结合定向去毛刺、内孔检查和清洗，不能只处理外孔口。
问：滚花区域会影响清洁吗？
答：会，滚花既要保证握持感，也要控制尖锐毛刺和残屑，必要时做钝化和清洗确认。
问：热处理后还需要精加工吗？
答：如果锥孔或外圆精度要求高，通常建议热处理后保留精加工或研磨余量。
问：只有样品能复制加工吗？
答：可以测绘样品，但要结合配套附件确认锥孔、锁止孔和装配功能尺寸。
问：可以提供检测报告吗？
答：可按图纸要求提供尺寸检测记录，重点复核锥孔、跳动、锁止孔和关键外圆。
