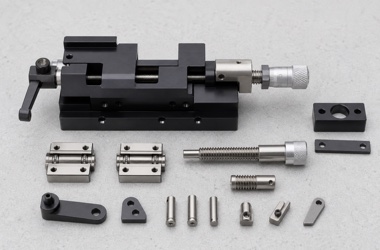

病理切片机需要把石蜡包埋组织稳定地送向刀刃，刀架进给组件中的滑台、导轨座、夹持块、微调丝杆、螺母和定位销会直接影响进给重复性。如果导轨面存在微小扭曲、丝杆轴线偏斜或夹持基准不统一，设备可能出现切片厚薄不均、回程空量增大、刀架爬行等问题。因此，这类零件不能只按单个尺寸加工，而要围绕运动副建立完整的基准链。
一、从功能尺寸反推加工基准

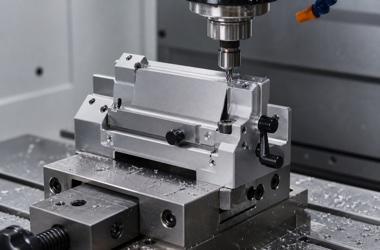

刀架滑台常用铝合金主体配合不锈钢丝杆、淬硬导向件和耐磨螺母。图纸评审时，应先明确刀刃安装面、滑台导向面和丝杆支承孔之间的关系。建议以面积大、装配稳定的底面为第一基准，以导向侧面为第二基准，再控制丝杆孔、销孔和夹持槽的位置。关键导向面尽量在同一次装夹中精加工，避免多次翻面带来的累积误差。对于薄壁刀夹，可预留去应力工序和对称加工余量，降低阳极氧化后翘曲。
二、导轨平行度与微米进给控制
导轨副的重点不是单一表面粗糙度，而是两条导向面的平行度、直线度和装配后的运动阻力。加工中可采用精铣、磨削或研配组合工艺，并根据行程长度设置检测截面。微调丝杆需要控制中径、导程误差、两端轴颈同轴度以及螺母配合间隙。若设备要求低空回，可通过双螺母预紧、弹性消隙或选配分组实现，但预紧量过大会增加转矩和磨损，必须结合润滑方式与工作频次确定。
三、材料、表面处理与洁净装配
滑台和刀架主体常选用6061或7075铝合金，不锈钢丝杆可根据耐腐蚀和强度要求选择304、316L或沉淀硬化钢。铝件阳极氧化前应预判膜厚对孔槽配合的影响，配合面可采用遮蔽、后加工或尺寸补偿。刀夹与定位销边缘要去除锐边但不能破坏有效基准。清洗后应确认螺纹孔、深槽和交叉孔内没有残屑，装配时使用受控扭矩，防止锁紧力引起滑台局部变形。
四、检测应覆盖静态尺寸与动态性能

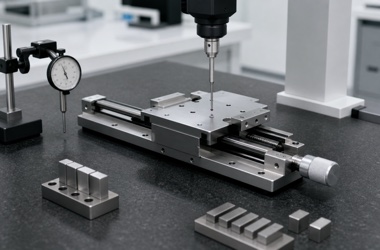

三坐标适合验证基准面、孔系位置和整体平行度；轮廓仪、粗糙度仪可检查导向面的微观质量；千分表配合标准滑块可评估全行程跳动。装配完成后还应检测起动转矩、全行程转矩波动、反向间隙和重复定位。批量生产建议保存首件报告、关键尺寸趋势和材料批次信息，对丝杆与螺母进行分组选配，使样机阶段的手工调整转化为稳定的批量工艺。
FQA：病理切片机刀架进给零件常见问答
Q1：只有二维图纸可以报价吗？
A：可以。建议同时提供装配关系、关键公差、材料、表面处理和预计数量；若能提供三维模型，可减少复杂曲面和槽位的理解偏差。
Q2：导轨平行度应如何标注？
A：应以实际装配基准为参照标注平行度或位置度，并写明检测长度。只标局部尺寸而缺少共同基准，容易造成零件合格但装配运动不顺。
Q3：阳极氧化会影响滑动配合吗？
A：会。膜厚会改变孔径和槽宽，关键配合面需预留膜厚补偿，或采用遮蔽与后精加工方案。
Q4：如何降低丝杆反向间隙？
A：可采用精密螺纹、双螺母预紧、弹性消隙及分组选配，同时验证转矩、寿命与温升，避免一味追求零间隙。
Q5：样件通常需要检测哪些项目？
A：除尺寸报告外，建议检查全行程平行度、起动转矩、回程间隙、重复定位和夹持后的变形量。
Q6：小批量试制后能否转批量？
A：可以。试制阶段应固化刀具、夹具、测量程序和关键参数，并建立材料与检测追溯记录，以保证批次一致性。
